今年的3月29日小米春季新品发布会发布了小米11Pro、小米11Ultra两款旗舰手机，在充电配件方面，小米大力发展无线充电快充，推出了超大功率的小米80W帆船风冷无线充，另外还有支持三设备同时充电的小米多线圈无线快充板。
近日这款多线圈无线快充板正式在小米官方商城上架开售，定价为599元。通过充电头网的观察，小米是积极推动无线充技术发展的手机厂商代表，已经推出了众多行业首发无线充产品，深受用户喜爱。
话不多说，下面就一起来看看产品的内部设计用料吧。
一、小米多线圈无线快充板外观
侧面也印有产品名称。
盒子底部左下角贴有参数贴纸。
打开包装，最上面放无线充电板，其中一端有提手，方便将无线充取出。
无线充下是操作指南纸板。
最下面两端设有凹槽，分别用来装120W快充和数据线，此外还有说明书和三包凭证。

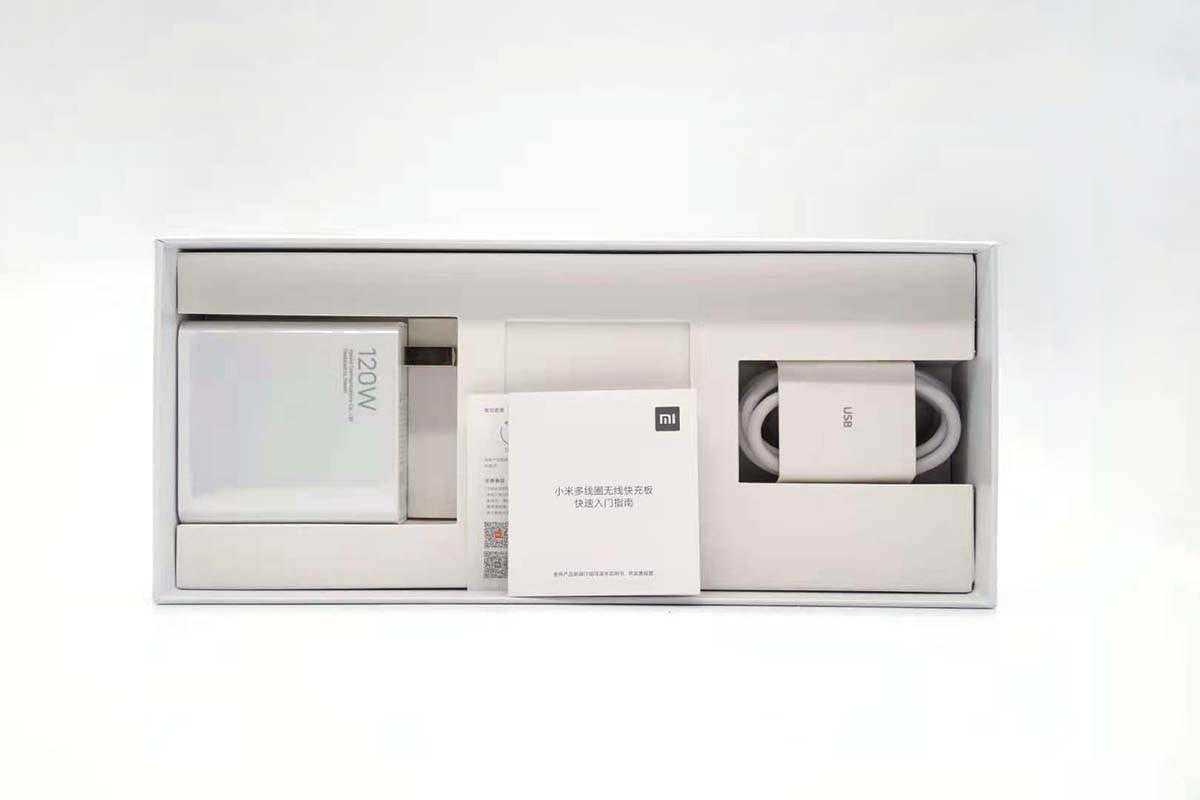

包装内全部东西一览。
附带的充电器和小米10至尊纪念版的120W快充是同款，充电头网已经做了详细拆解。
充电器输入端参数特写
型号：MDY-12-ED
输入：100-120V~50/60
输出：5V3A、9V3A、11V6A、20
输入：220-240V~50/60
输出：5V3A、9V3A、11V6A、20V6A
产品已经通过了3C认证和高通认证。
附带的数据线也是同款魔改6AAtoC线，充电头网同样做过详细拆解。

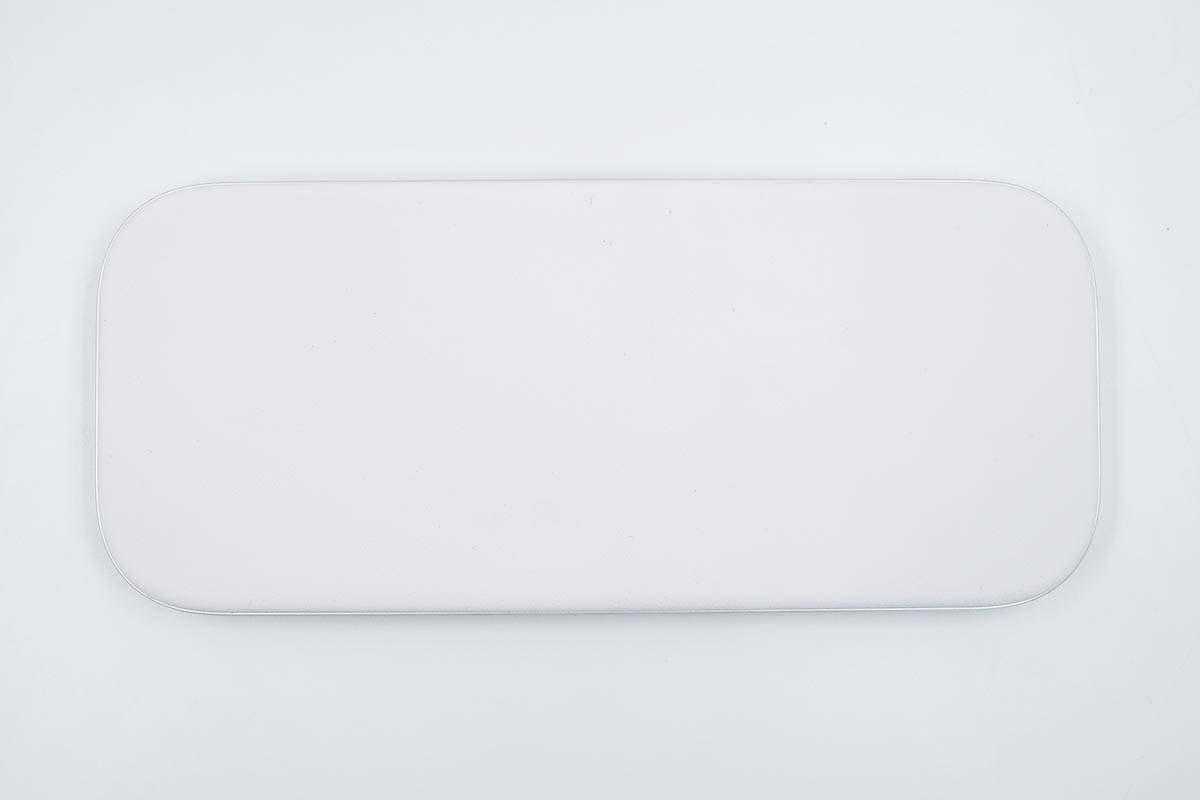

顶面特写，触摸有类肤手感。
底部周边为弧面设计，侧面看去造型犹如“一叶扁舟”。
机身前端中心还设有LED指示灯。
对应后面是USB-C输入接口，黑色胶芯不露铜。接口处为凹槽设计，线缆连接更稳定。
底部贴有一大块防滑垫，中心印有xiaomi品牌，边缘印有产品参数。
产品名称：小米多线圈无线充电板
型号：MDY-13-EJ
接口类别：USB-C
工作温度：0℃-35℃
产品尺寸：232.4*100*15.1mm
输入参数：9-20V，6AMax
输出参数：单设备：20WMax
双设备：2*20WMax
三设备：3*20WMax
总输出：60WMax
品牌商：小米通讯技术有限公司
生产商：江西蓝沛科技有限公司
使用卷尺实测无线充电板机身长度约为23.2cm。
宽度为99.56mm。

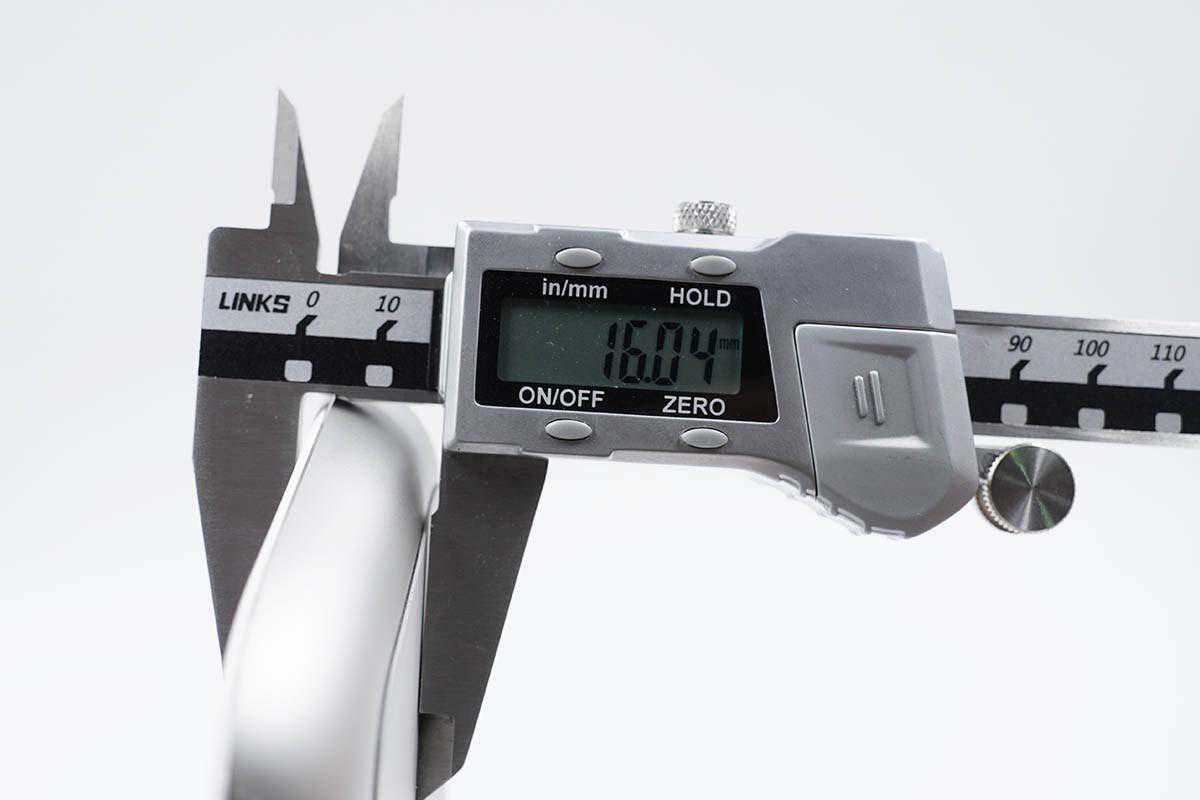

厚度为16.04mm。
无线充电板净重约为471g。
接通电源进行充电测试。
将小米10手机随意的放在充电板上，成功触发小米TURBOCHARGE快充。
使用ChargerLABPOWER-ZKT002测得此时无线充的输入功率为19.98。
将小米10、苹果iPhone12以及AirPodsPro三款产品同时放到充电板上，此时测得输入功率为19.98。
二、小米多线圈无线快充板拆解
将底部防滑垫撕掉。
机身两端有螺丝进行封装固定。
拆掉螺丝即可将机身壳打开。
底部机身槽内放置无线充。

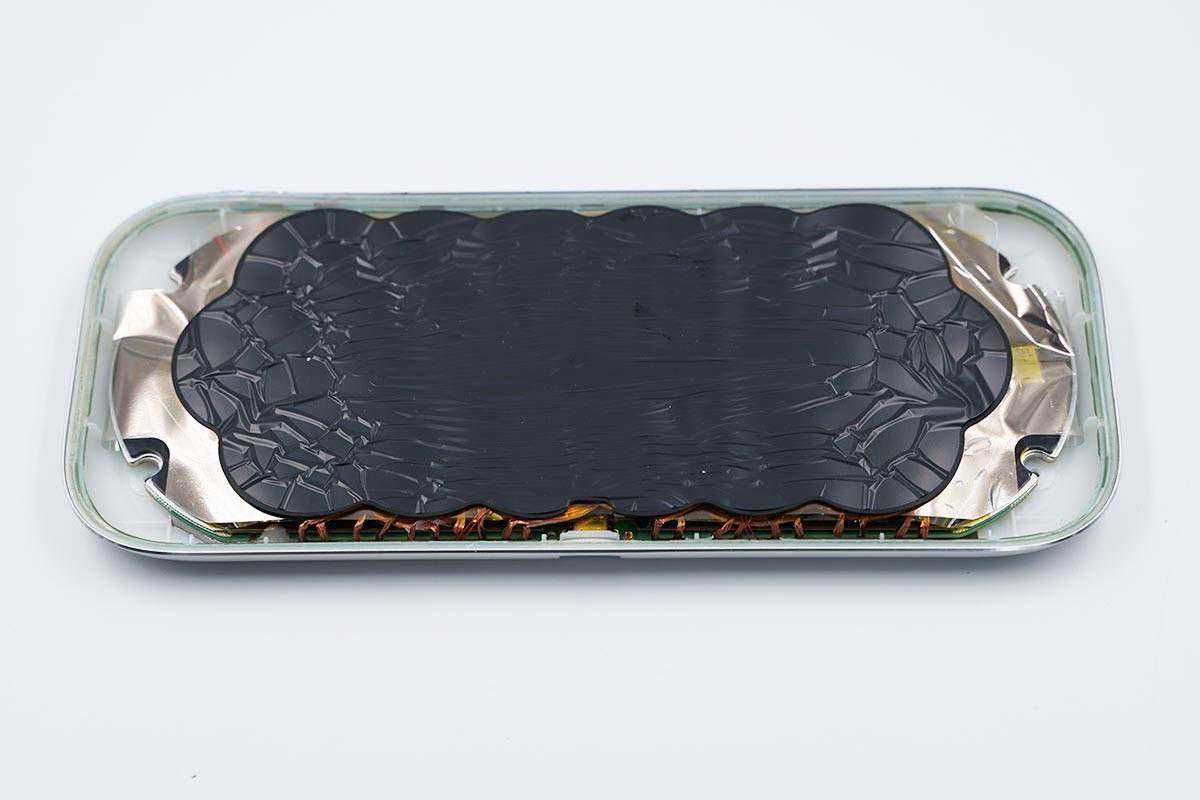

线圈上面覆盖石墨散热膜，用于均热，降低局部温升。
石墨散热膜包裹绝缘塑料膜，下方19个线圈贴有高温胶带绝缘。
石墨散热层特写。

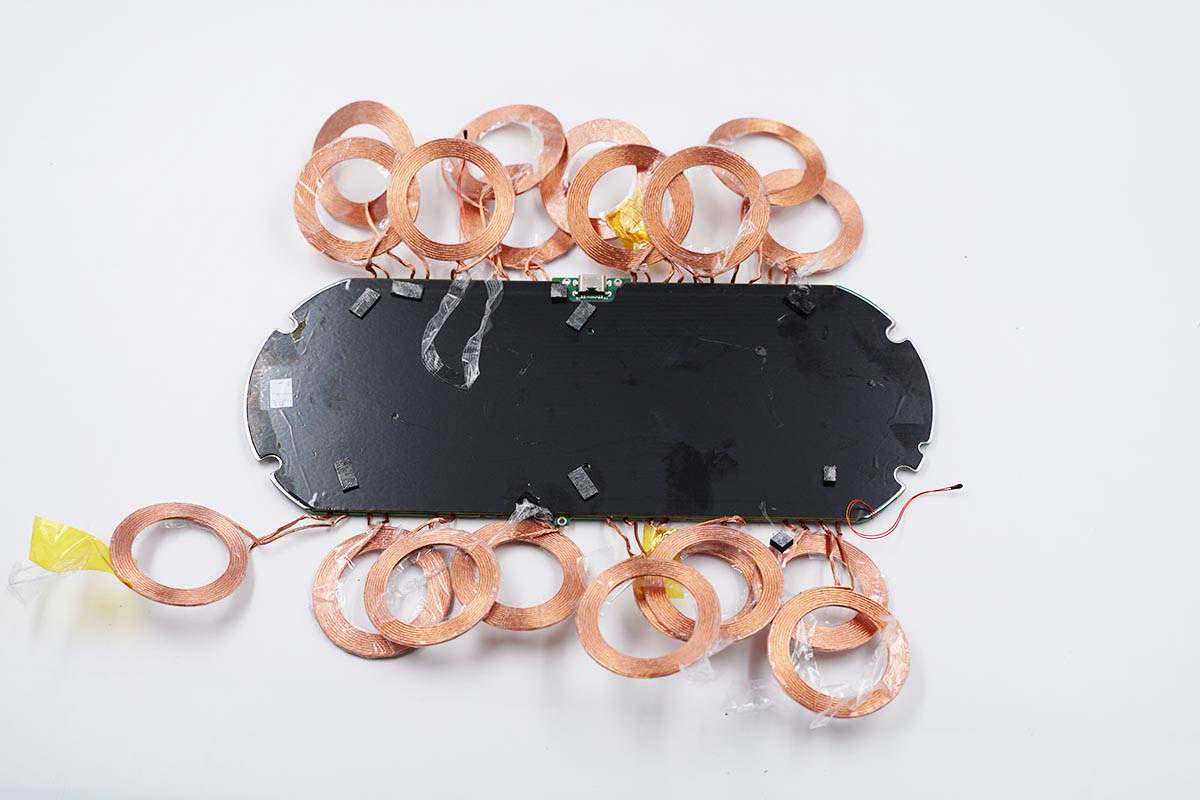

无线充电线圈分成三层，六个三角形排列。底层7个线圈，顶层和中间层各6个线圈。
线圈上面有热敏电阻检测温度。
线圈有双面胶固定。
电路板侧面特写，线圈下面先是导磁片，然后是一层均热铝板，最后是电路板。
电路板背面覆盖导热硅胶，用于为电路元件散热。
取下电路板背面覆盖的导热硅胶，露出电路板，电路板上下两侧为线圈的焊点。电路板左右两侧采用过孔封边，防止电磁辐射。
电路板生产日期为21年08周，无线充采用白色NPO电容谐振。
Type-C母座特写，采用沉板过孔焊接。
共模电感，用于输入滤波。
Type-C端子输入首先通过力芯微ET9640过压过流保护IC，再为其他芯片供电。力芯微ET9640支持2.5-28V输入电压范围，内置8mΩ导阻的NMOS管，可承载7A电流。峰值耐压100V，用于输入过压及过流保护。
无线充电输入采用赛普拉斯CYPD3171进行取电，属于CCG3PA系列，其内建ARMCortex-M0处理器，64KBFlash8KBSRAM，支持、，AFC、等充电协议。
赛普拉斯CYPD3171规格资料。
充电头网拆解了解到，小米80W帆船风冷无线充、小米55W立式风冷无线快充、小米智能追踪式无线充、小米30W立式风冷无线充电器、小米无线充电器20W快充版等米家无线充产品均采用过这款芯片。赛普拉斯是苹果、华为、三星、小米等品牌的芯片供应商之一，芯片性能获得客户高度认可。
思瑞浦TPT29306双向I2C和SMBus通信电平转换IC，用于不同供电电压之间芯片通讯。适用于I2C，SMBus，PMBus，MDIO，UART，低速SDIO，GPIO和其他两线信号接口电压转换。在无线充内部用于无线充电主控和赛普拉斯CYPD3171通讯。
思瑞浦TPT29306详细资料。
无线充主控采用劲芯微CV90365，本芯片内置PD和QC快充取电控制，采用高压工艺，支持高功率输出，内置全桥MOS驱动，解码，Q值检测等功能电路，15通道16bits高分辨率PWM控制器，可以同时支持三个设备充电，丰富的GPIO端口支持多层叠式多线圈的无线充电应用，支持标准的5-15W无线充电，并且支持加解密私有协议，可扩展支持40W~80W功率传输，内置了双重硬件过压、过流保护，保护响应快，保证高功率充电应用的安全性。
值得一提的是，劲芯微CV90365支持一芯多充技术，集成度相当高。
劲芯微CV90365详细资料。
充电头网拆解了解到，劲芯微无线充主控芯片此前还被三星米奇可滑动立式无线充电器、AnkerPowerWavePad无线充、ATT无线充电器、MOMAX无线充电器、绿联无线充电器、迪奥科五线圈无线双快充、WEPORChargeDockX翻盖式无线充电器、耐尔金灵耀支架式无线充移动电源、YOOTECHUSB-C口无线快充充电器等产品采用过。
丝印LK20的无源晶振，为无线充电主控提供时钟。
无线充电主控外置的6.8μH降压电感，通过主控内置的降压电路为主控供电。
东沅FKBB3105，PMOS管，耐压-30V，导阻14mΩ，用于无线充电降压电路供电控制。
东沅FKBB3105详细资料。
MPSMP222921V输入电压，6A输出电流的同步整流降压转换器，内置开关管，外围元件精简，用于无线充电独立调压，以适配不同手机的充电需求。共有三颗分别用于三路无线充电的独立降压。
MPSMP2229详细资料。
电路板镂空焊接降压电感，降低厚度。降压电感采用合金电感。据悉，这几颗电感由东莞市三体微电子技术有限公司提供。
第二路MP2229降压转换器。
第三路MP2229降压转换器。
思瑞浦LMV324B低功耗4运放，用于电压电流解调及线圈检测。
思瑞浦LMV324B详细资料。

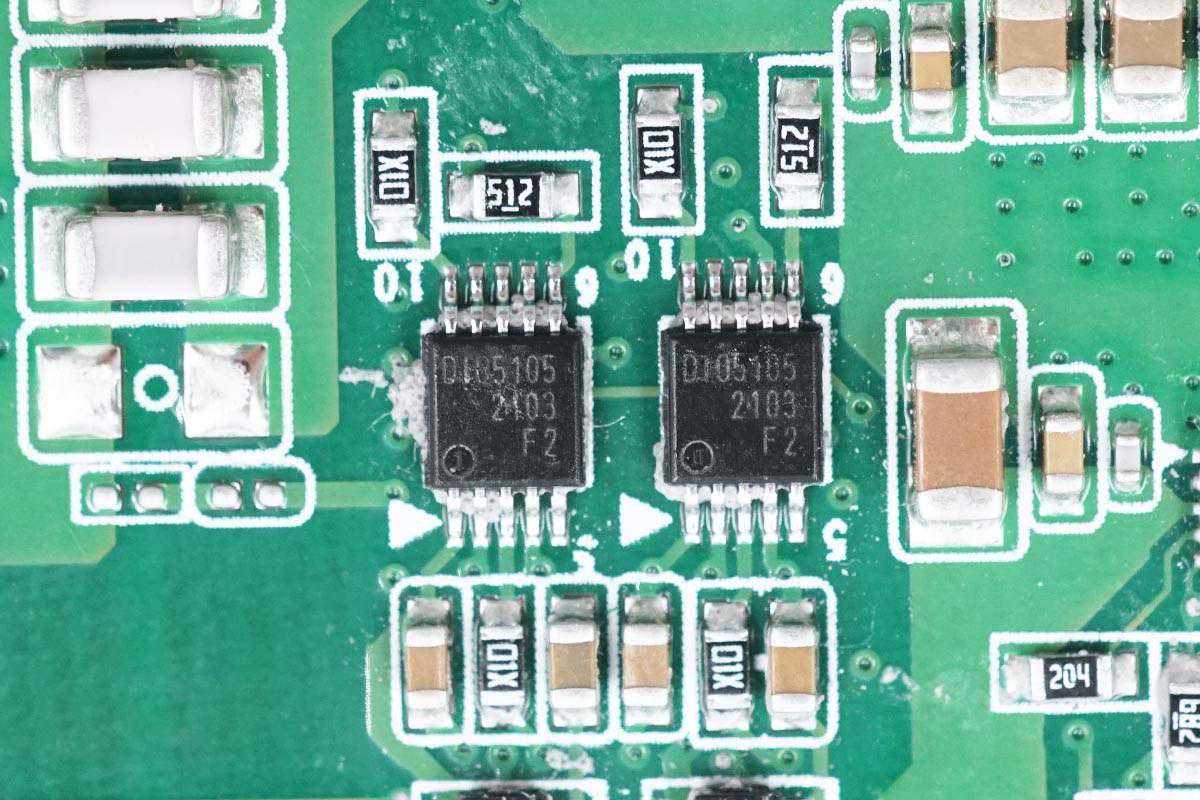

帝奥微DIO5105半桥驱动器，用于驱动无线充电功率管。采用MSOP10封装，耐压40V。共有四颗用于拓展的两路无线充电功率管驱动。
帝奥微DIO5105资料信息。
另外两颗驱动器特写。
东沅FKCA3214双NMOS管，30V耐压，12mΩ导阻，两颗组成全桥用于无线充电线圈功率传输。
东沅FKCA3214详细资料。
第二组无线充电功率管。
第三组无线充电功率管。
R020电流检测电阻和四颗并联的NPO谐振电容，对应三组无线充电输出。
74HC595，具有三态输出寄存器的8位移位寄存器，用于控制无线充电线圈开启。共有4颗对应不同的线圈。
砹德曼AD60K45D3双NMOS管，耐压60V，导阻11mΩ，PPAK3*3封装，用于切换无线充电线圈。经过小编细数，发现小米多线圈无线充电板一共采用了19颗砹德曼MOS。

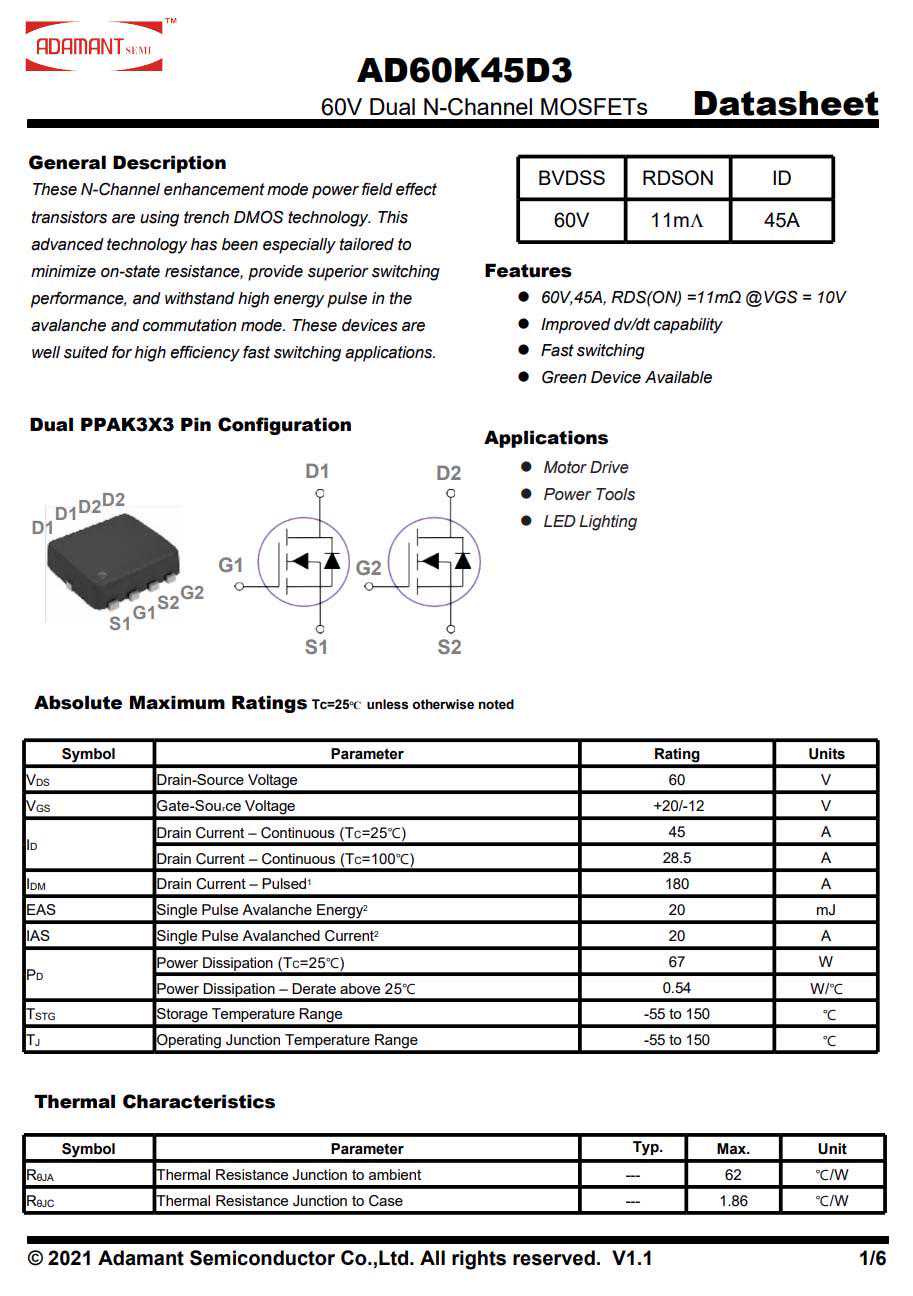

砹德曼AD60K45D3详细信息。
充电头网拆解了解到，砹德曼半导体（深圳）有限公司的MOS管还被华科隆40W超级快充、mophie三合一旗舰无线充、俊凯达30W1A1C智能快充车充等数十款产品采用。
无线充电线圈切换均由砹德曼AD60K45D3完成。
另一侧无线充电线圈切换也均由砹德曼AD60K45D3完成。
全部拆解完毕，来张全家福。
充电头网拆解总结
产品内置多达19个无线充电线圈，自然发热方面的问题不可忽视。而采用铝合金底壳除了能让产品使用起来更稳定外，另一大原因便是帮助散热。同时充电头网拆开发现，无线充模块正背面分别贴有石墨散热膜和导热硅胶，硅胶贴合铝合金外壳进行导热。此外电路板和导磁片间也有一块均热铝板。
这款无线充核心主控芯片采用劲芯微CV90365，支持一芯多充，并设有三路无线充电路，对应的有3路降压和3路驱动管，三路降压转换器均采用MPSMP2229，驱动管则都采用东沅FKCA3214。输入端设有力芯微ET9640过压过流保护IC，并采用赛普拉斯CYPD3171搭配主控控制输入电压。
此外内置19个无线充电线圈，采用砹德曼AD60K45D3双NMOS管进行线圈切换，并采用多颗74HC5958位移位寄存器用于控制线圈开启，无论设备放在充电板的何处，都能进行无线充电。
总的来说，小米这款无线充用料扎实，散热措施做得也很到位。对于这样一款产品，小伙伴们觉得值得入手吗？
