40余年发展历程，光宝科技代工案例解析

二十世纪中叶以来，受到地缘政治以及政策的影响，台湾地区因此涌现了一批以加工电子产品为主的企业，这些电子加工企业具有起步时间早，优越的地理位置，政策扶持，技术支持等优势，很快就凭借自身的优势抢占市场份额，奠定市场地位。光宝科技就是其中具有代表性的一家。

光宝科技为台湾首家上市的电子公司，创立于1975年，为全球光电组件及电子关键模块之领导厂商；近年积极耕耘智慧产业，开发智慧生活、智慧城市所需的新商机与产品，并朝向云端运算、光电半导体、汽车电子、5G、AIoT等领域布局，持续以专业、丰富的产业经验，弹性、迅捷的全球供应链管理与多元化海外布局，成为全球客户发展智慧科技之创新及应用，首选的最佳伙伴。

光宝40多年来提供产品广泛应用于云端运算、汽车电子、光电半导体、5G、AIoT、资通讯与消费性电子等领域，专注于建立产品竞争优势，将多元的产品组合进行效益优化的资源整合与管理，实现优质的营收与获利能力成长；主要营运策略聚焦于提升资产使用率、运用智能制造优化产能与效率、推动精实生产改造整体生产流程与效能；长期则着重于实现获利、稳健营运体质，提升股东权益报酬，期为百年企业的永续经营扎根。

充电器为白色亮面外壳，方正造型，输入端为可折叠插脚，可拆卸设计，输出端单口USB-C设计；经过充电头网实测发现，支持、Samsung5V2A、DCP、协议，并且支持5V3A、9V3A、15V3A、20四组固定电压档位。

充电头网通过拆解了解到，这款苹果原装67WPD快充充电器初级PWM控制器为安森美NCP1340；初级MOS管来自英飞凌，型号IPA80R450P7；次级同步整流控制器采用安森美NCP4305；同步整流MOS管型号TPH4R10ANL；协议芯片来自英飞凌，型号CYPD3135；VBUS开关管型号为哦安森美NTMFS4C022N。

一侧为详细的参数信息：

输入：100-240V~50/60；

输出：5.2V3A、9V3A、15V3A、20.3，

制造商：光宝科技股份有限公司；

充电器已经通过了CCC、KC认证。

相关阅读：

1、拆解报告：苹果原装67WPD快充充电器

2、功率差6W有何区别？苹果61W和67W充电器拆解对比

这款充电器在外观方面还是一如既往的苹果风格。光滑的白色聚碳酸酯外壳，AC插脚为可折叠设计，输出端有一个USBType-C的输出接口，净重约为210g。经过充电头网实测发现，支持支持5V/3A、9V/3A、15V/3A、20V/3A，协议版本为。

充电头网通过拆解了解到，这款苹果61WUSBPD快充充电器协议芯片型号CYPD3135-40LQ，属于Cypress赛普拉斯CCG3系列；输入整流桥为光宝GBL408；初级电解电容来自Rubycon，CXW系列；初级开关MOS来自安森美半导体；初级开关管为安森美FCPF400N80Z；同步整流MOS管为东芝的TPH4R10ANL；输出VBUS开关为安森美NTMFS4C022N；初级PWM控制器为安森美NCP1340；次级同步整流控制器来自安森美，型号NCP4305。

充电器一侧印着产品的参数：

型号：A1947；

输入支持100-240V~1.5A50/60Hz；

输出支持：20.3V/3A、15V/3A、9V/3A、5.2V/3A

产品已经通过了CCC、KC等认证，满足VI级能效标准

相关阅读：

1、拆解报告：苹果新款61WUSBPD快充充电器A1947

2、功率差6W有何区别？苹果61W和67W充电器拆解对比

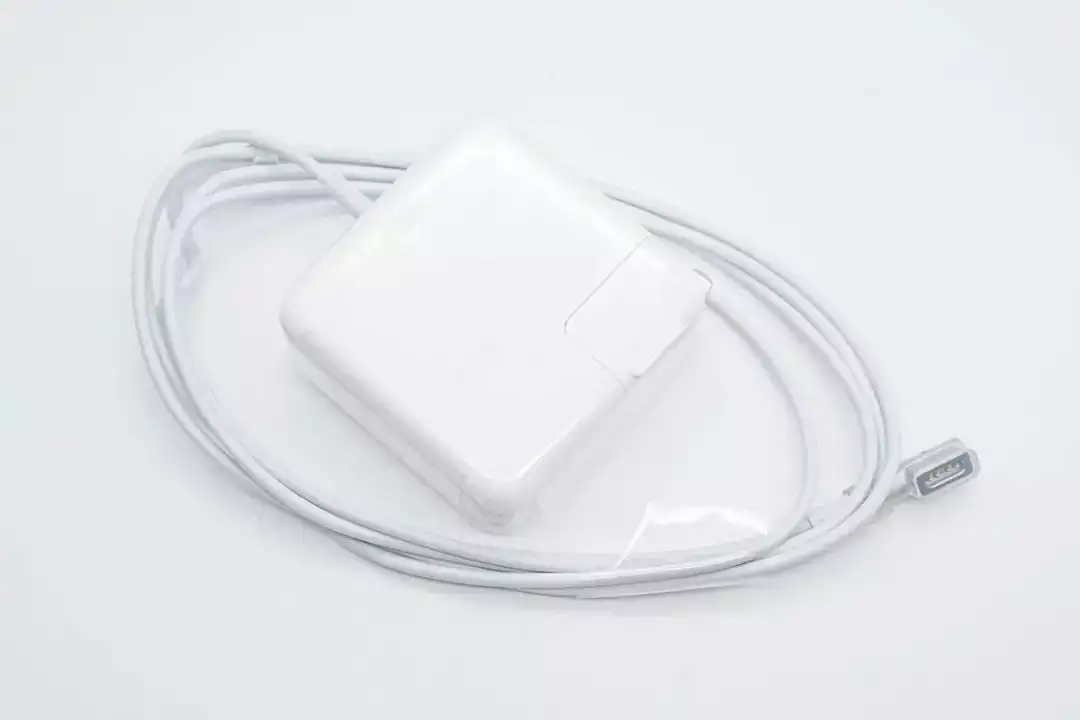

这款充电器机身外壳高光亮面处理，边角过渡圆润，输入端配备可折叠插脚，总重量约为190g，经过充电头网实测发现，支持100-240V~50/60Hz1A输入以及14.5输出。

充电头网通过拆解了解到，这款苹果45WMagSafe充电器采用反激开关电源架构；整流桥来自LT光宝，型号KBP208GL；初级滤波电解电容来自贵弥功，KMG系列；电源适配器初级主控芯片丝印LTA1002；初级开关管来自英飞凌，实际型号为IPA60R199CP；电压比较器芯片来自TI德州仪器，实际型号为TLV3402。

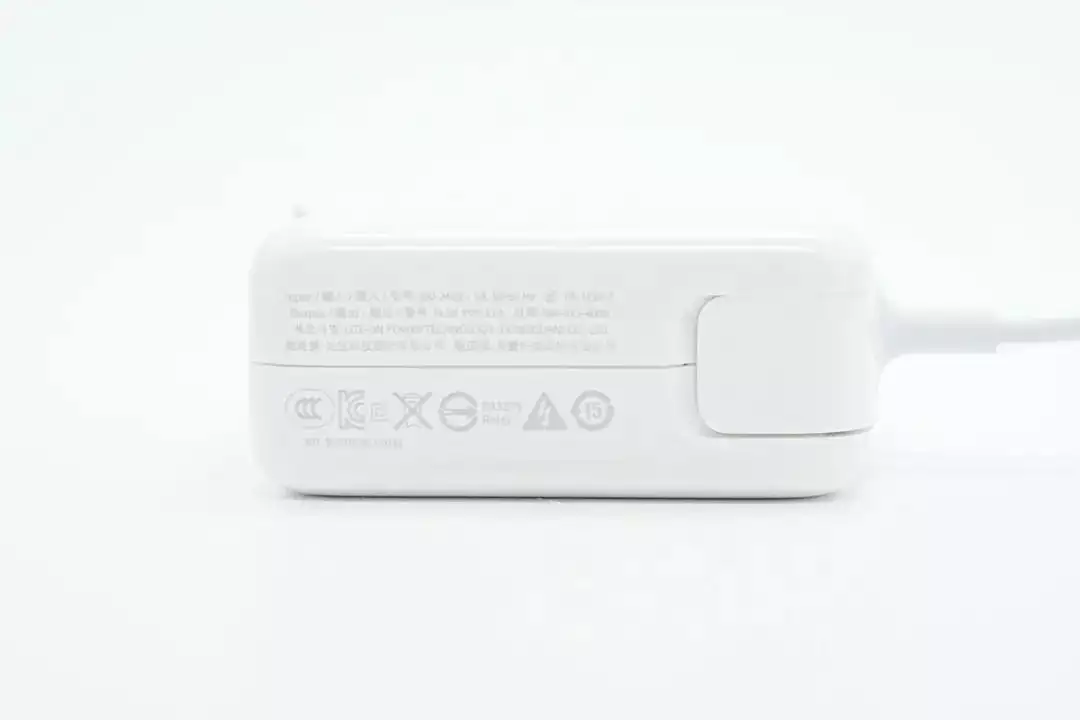

充电器一侧印有充电器参数，

支持100-240V~50/60Hz1A输入；

支持14.5输出；

制造商为光宝科技股份有限公司；

通过了CCC、KC认证。

相关阅读：

1、拆解报告：苹果45WMagSafe充电器

这款充电器采用经典方块造型设计，外壳光滑边角过渡圆润，自带可拆卸插脚模块，配备折叠国标插脚，自带可拆卸插脚模块，配备折叠国标插脚，经过充电头网实测发现，支持100-240V~50/60输入以及20输出，通过了CCC、KC安规认证和VI级能效认证。

充电器一侧印有充电器参数，

100-240V~50/60输入；

支持20输出；

制造商为光宝科技股份有限公司；

通过了CCC、KC安规认证和VI级能效认证。

相关阅读：

1、拆解报告：苹果85WMagSafe2充电器

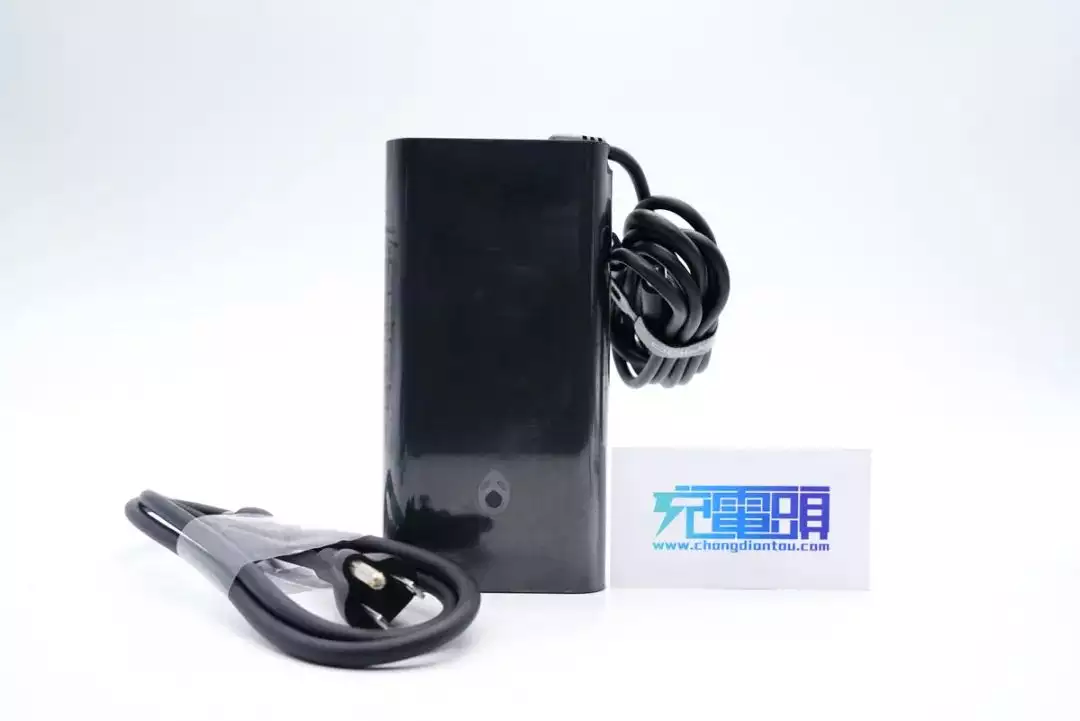

外星人240W氮化镓电源采用传统笔记本电源样式设计，自带DC圆头输出线缆，电源线可拆卸。电源线三脚插头为美规，电源线长度约为90cm，电源机身外壳磨砂处理，输出线缆长度约为178cm，总重量约为659g，经过充电头网实测发现，电源支持快充协议，此外还具备5和20两组电压档位，即搭配转接线使用可以支持65WPD快充。

充电头网通过拆解了解到，这款外星人240W氮化镓电源采用全波有源桥式整流器控制器，型号恩智浦TEA2208T；整流MOS管来自英飞凌，型号IPL60R180P6；氮化镓功率管采用GaNSystemsGS-065-030-2-L；PFC升压整流管为瑞能BYV10ED-600P；开关电源主控芯片，丝印LTA1902T；高压开关MOS管也是采用的英飞凌IPL60R180P6；电源次级采用昂宝OB2613。

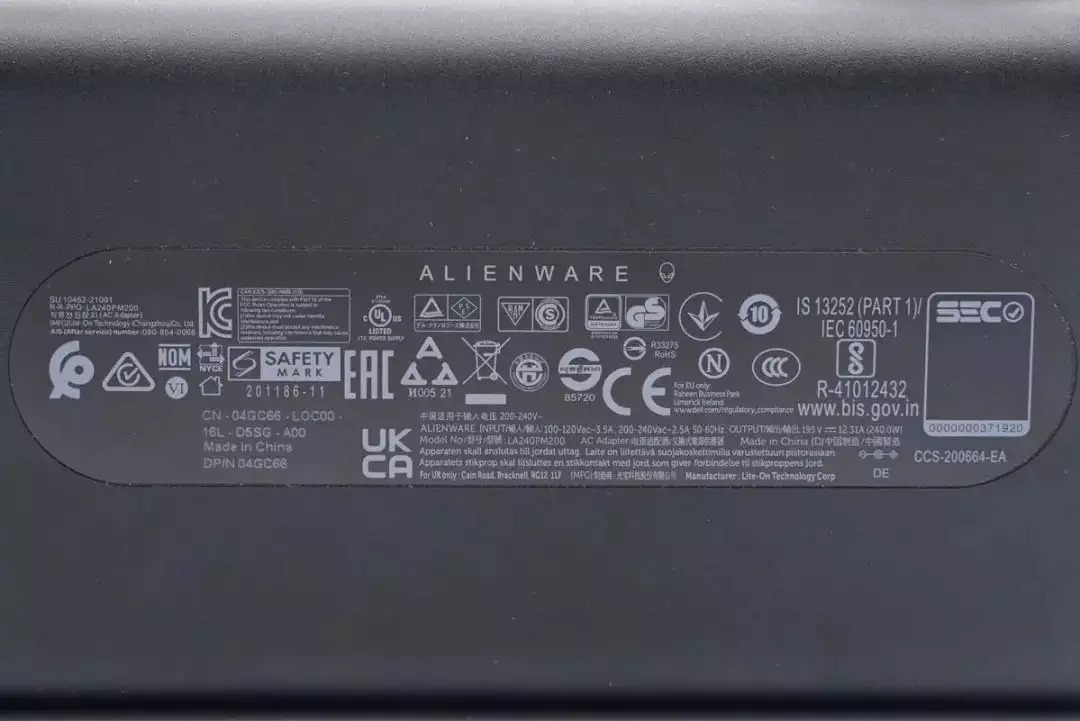

电源参数特写

型号：LA240PM200

输入：100-120V~3.5A，200-240V~2.5A

输出：19.5（240W）

中国制造，电源已经通过了CCC、CP、NOM、KC、NYCE、EAC、UKCA、UL、PSE、CE、GS、TUV等多项认证，因此可以在绝大多数地区使用，只需更换相应规格的电源线即可。

相关阅读：

1、拆解报告：外星人240W氮化镓电源

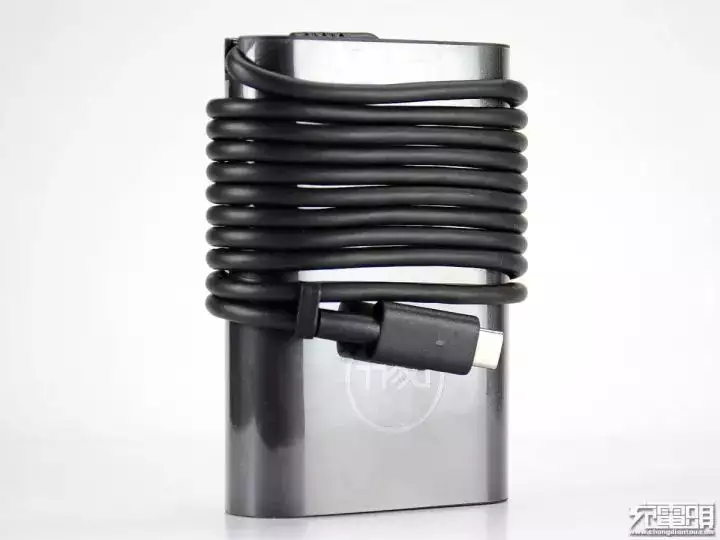

戴尔45W（LA45NM150）的尺寸较为小巧，使用了标准的3孔梅花插头，重量约162克，经过充电头网实测发现，适配器除PD以外不支持其他快充协议；具备5V、3A；20V、2.2A两档输出挡位。

充电头网通过拆解了解到，这款戴尔45W（LA45NM150）充电器光耦型号为LG47；全桥型号为MB30KH；PMW初级芯片为46AL065；输出电源线是4芯结构；PD芯片型号为DPD001002，应为戴尔自主原件。

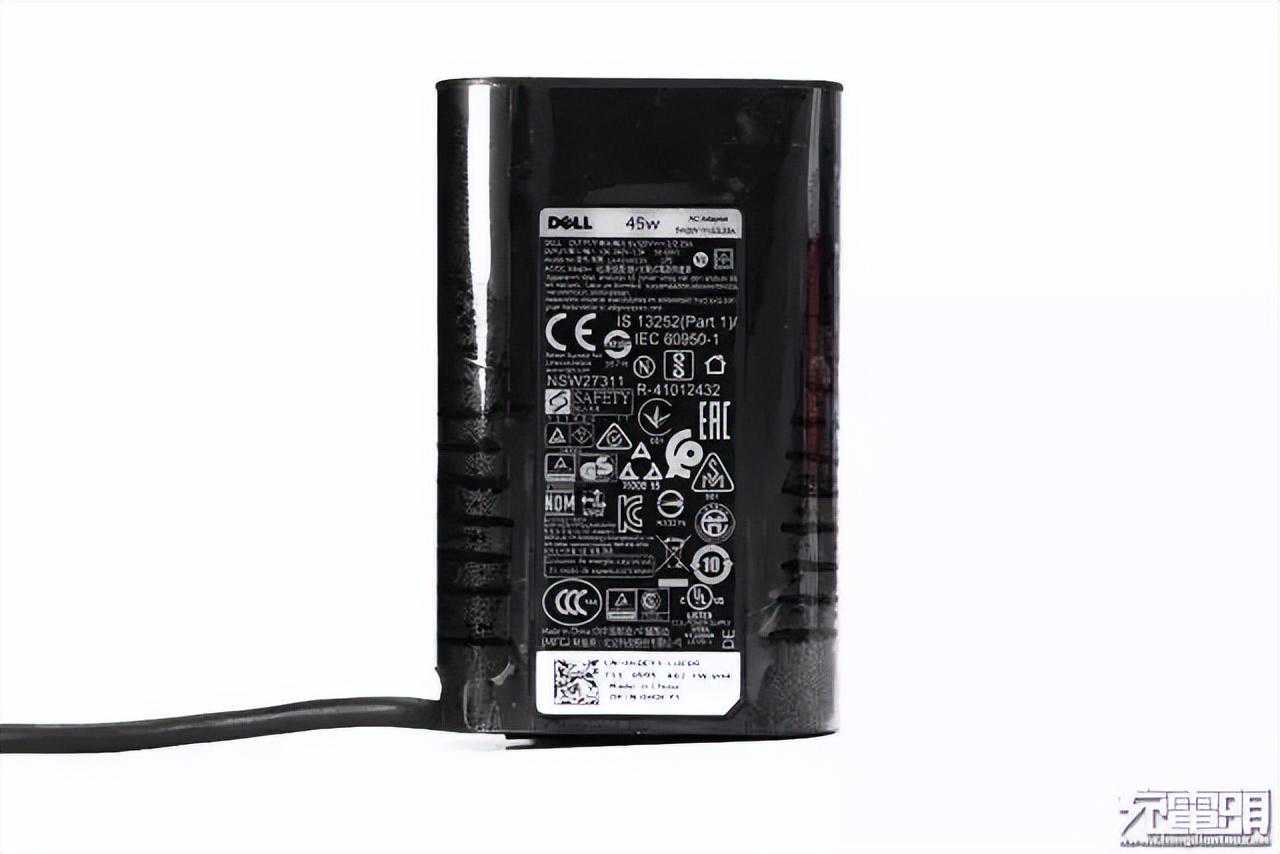

底部贴有适配器铭牌

技术规格

品牌：戴尔（DELL）

型号：TypeC45W电源适配器(LA45NM150LPS)【属性】：充电器

包含：国标电源线+45W电源

输入：100-240V~1.3A，50-60Hz

输出：5/20V-2/2.5A

尺寸：88*55*22

重量：162克（不包括电源线、实测、仅适配器、包括一体不可拆卸式Type-C线）

接口：Type-C(USB-C)口输出

长度：电源线1米，一体不可拆卸式Type-C线1.8米

包装：黄色气泡袋包装

保修：DELL全国联保1年(凭80开头的订单号)

通用型号：CM645/HDCY5

适用机型：XPS129250,LATITUDE7370,LATITUDE7275,VENUE8PRO5855,LATITUDE115175,LATITUDE115179,XPS129250,VENUE10PRO5056

拥有CCC认证、VI级能效、CE、IC、EAC等多项认证标识。

相关阅读：

1、台湾光宝代工：DELL戴尔45W原装USBPD笔记本充电器拆解评测

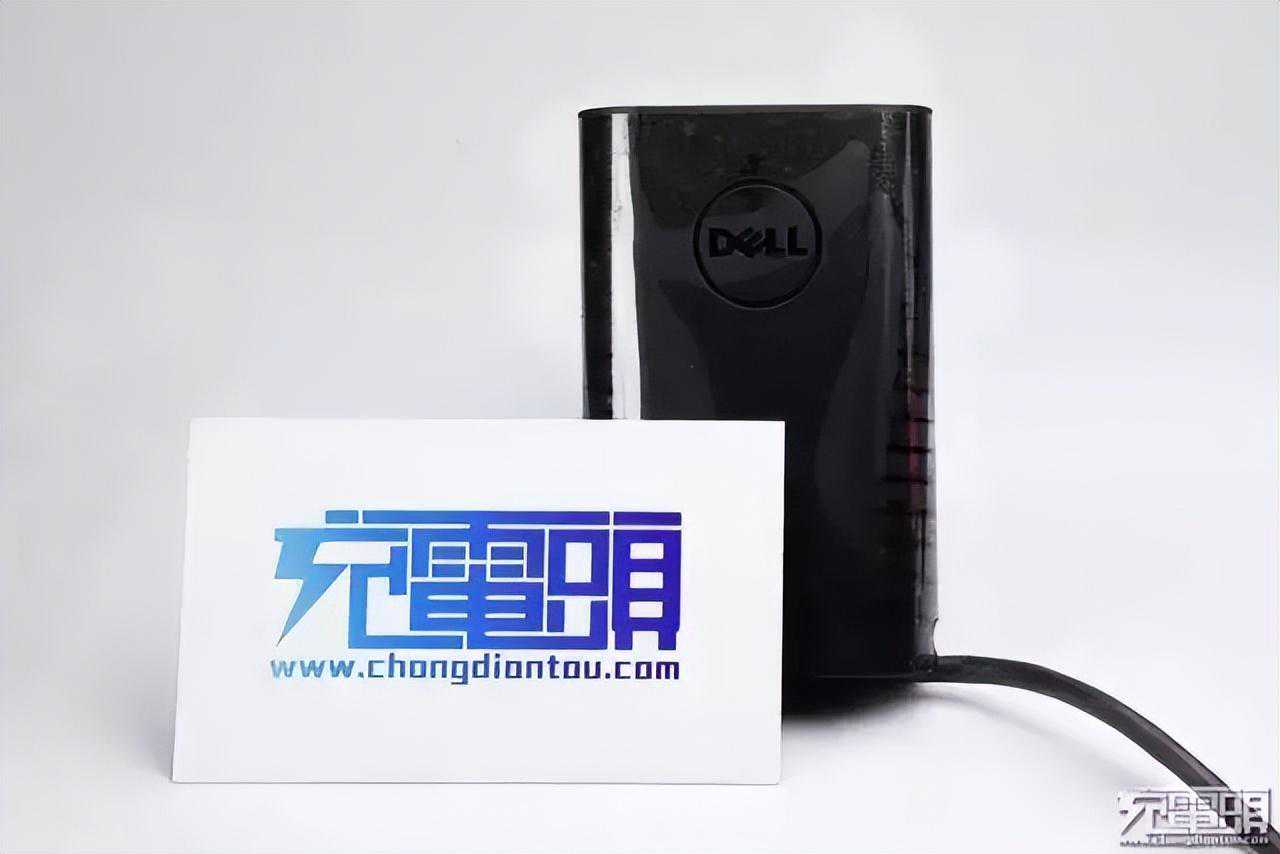

戴尔90WPD充电器通体黑色，采用标准梅花三孔输入插座，标配电源线一条，输出为一体固定电源线，重量约280克，经过充电头网实测发现，具备5V、3A；9V、3A；15V、3A；20V、4.5A四个档位。

充电头网通过拆解了解到，这款戴尔90WPD充电器PCB有LITEON丝印，同为台湾光宝代工；Type-CPD输出芯线为4条；PCB板上可见EMI输入、输出LC滤波电路，电解电容、固态电容等，两只较大的铁氧体磁芯高频变压器，有铜带屏蔽，MOS、肖特基整流二极管等功率原件被安排在PCB边缘，并装有白色铝质散热片。

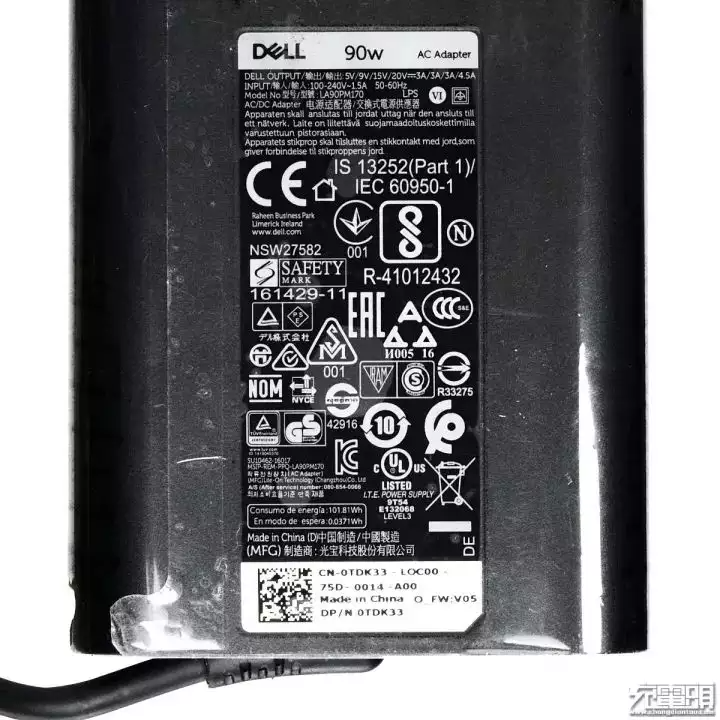

底部贴有适配器铭牌

技术规格

品牌：戴尔（DELL）

输入：100-240V~1.5A，50-60Hz

输出：5/20V-3/4.5A

型号：LA90PM170

制造商：光宝科技股份有限公司

拥有CCC认证、VI级能效、CE、IC、EAC等多项认证标识。

相关阅读：

1、我们拆解了市面功率最大的USBPD充电器

2、USBPD快充产业爆发，50家大型充电器代工厂浮出水面

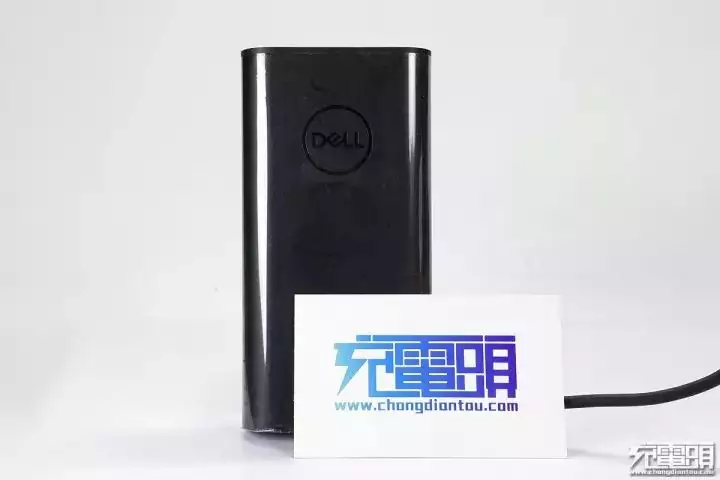

戴尔65WPD充电器通体黑色，采用标准梅花三孔输入插座，标配电源线一条，输出为一体固定电源线，重量约300克，经过充电头网实测发现，具备5V、3A；9V、3A；15V、3A；20V、3.25A四个档位。

充电头网通过拆解了解到，这款戴尔65WPD充电器高压侧整流全桥与开关管共用一块铝散热片。低压侧MOS管单独使用另一块铝散热片，都靠近PCB边缘。交流输入端3根引线用焊脚压接后直焊于PCB上，加有热缩套管。开关管型号为东芝生产的TK11A60D；低压侧MOS管为英飞凌TO-262封装的IPI076N12N；高压侧初级PWM芯片型号为OB2282CP；PD芯片为DELL的DPD001。

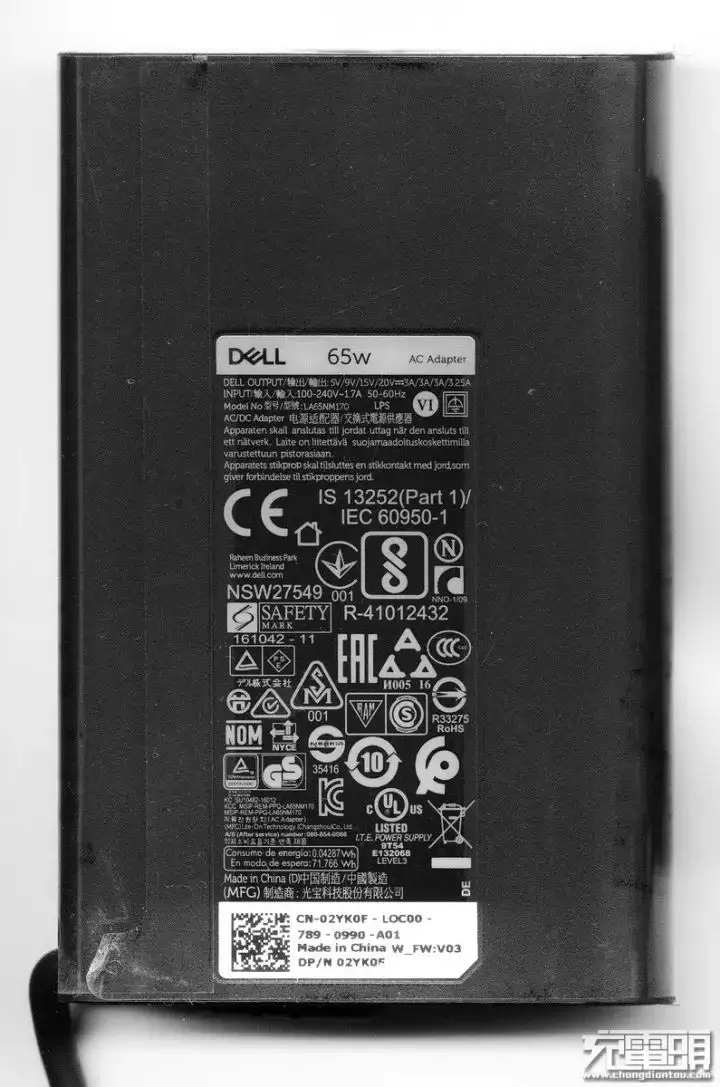

底部贴有适配器铭牌

技术规格

品牌：戴尔（DELL）

输入：100-240V~1.7A，50-60Hz

输出：5/20V-3/3.25A

型号：LA65NM170

制造商：光宝科技股份有限公司

拥有CCC认证、VI级能效、CE、IC、EAC等多项认证标识。

相关阅读：

1、DELL戴尔65W原装USBPD电源适配器拆解

2、收藏：72款USBPD快充充电器拆解

戴尔这款二合一移动电源延续了该品牌十分经典的扁圆造型设计，移动电源机身外壳为铝合金材质，表面喷砂，充电器输入端配备三脚梅花AC输入接口，由充电器和移动电源两大模块拼接而成，是真正字面意义上的二合一产品，整体重量约为426g，经过充电头网实测发现，这款戴尔这款二合一移动电源支持Samsung5V2A和DCP协议。

充电头网通过拆解了解到，这款戴尔43Wh+45W快充二合一移动电源采用TI德州仪器MSP430G2755混合信号微控制器；滤波电容为松下SVPF系列固态电容；电池充电控制器为TIBQ24777；MOS管来自东芝，型号TPN8R903NL；同步升压控制器采用TITPS43061；同步升压MOS管采用两颗东芝TPH8R903NL；输出保护管采用东芝TPCA8103；初级开关MOS管来自英飞凌，型号IPI65R190C6；同步整流控制器来自MPS，型号MP6907；同步整流管特写，型号安森美FDMS86202。

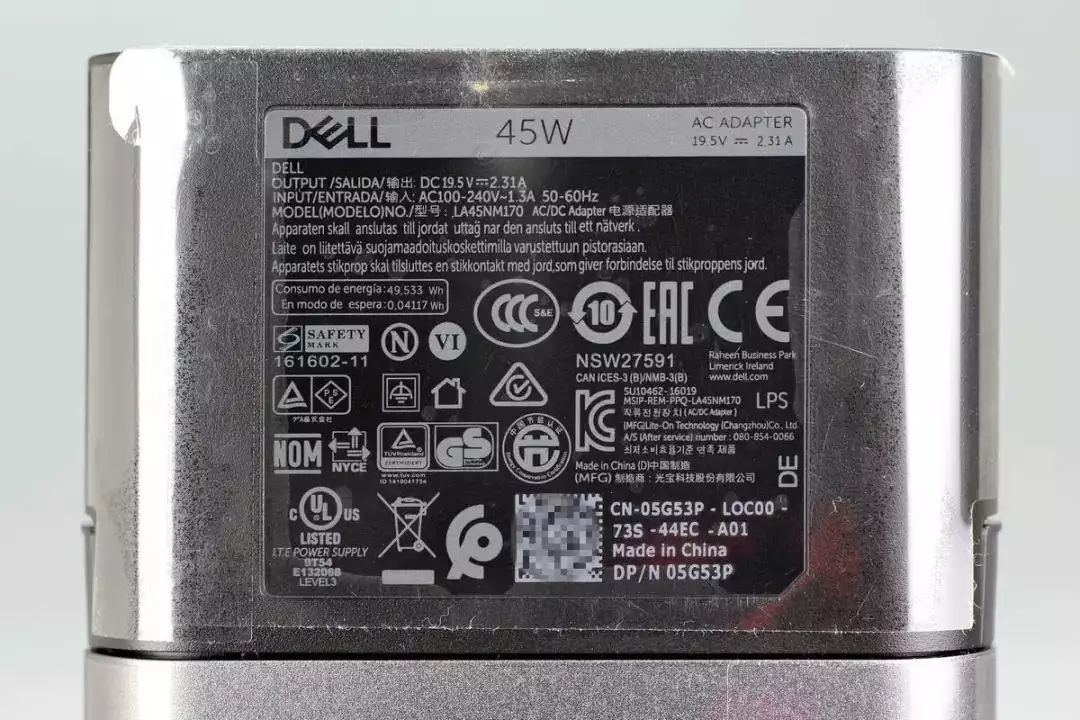

充电器参数特写：

型号：LA45NM170

输入：100-240V~50/60

输出：19.5

充电器已经通过了CCC、EAC、CE、UL、CP、KC、GS、NOM、PSE、NYCE等多个安规认证以及VI级能效认证，和戴尔的其它电源一样，全球绝大多数国家地区都能使用。

移动电源参数特写：

DELLPH45W17-BA43Wh移动电源

型号：SMP43PH170

输入：19.5

输出：19.5（2040mAh）、5（8144mAh）

锂电池容量：14.8Vdc，3100mAh

运行能耗：21.14Wh

待机能耗：0.39Wh

充电限制电压：16.8V

移动电源通过了TUV、GS、PSE、UL、KC、CE认证。

相关阅读：

1、拆解报告：戴尔43Wh+45W快充二合一移动电源

这款谷歌Chromebook60WPD快充适配器采用方块造型设计，外面磨砂处理，配备可折叠美规插脚，插脚模块独立设计可拆卸，自带线缆是USB-C线，总重量约为228g。经过充电头网实测发现，这款谷歌Chromebook60WPD仅支持快充协议，此外还具备5V3A、12V3A、20V3A三组固定电压档位。

充电头网通过拆解了解到，这款谷歌Chromebook60WPD快充适配器这款谷歌Chromebook60WPD快充适配器；初级开关MOS管采用东芝TK12A60D；同步整流管来自安森美；输出滤波电解电容采用日本化工KZH系列；输出保护管采用安森美FDMS6681Z。

输出端外壳上印有适配器参数信息

输入：100-240V~50/60

输出：5V3A、12V3A、20V3A

适配器由光宝科技制造，通过了UL、GS、EAC、PSE、NOM等认证。

相关阅读：

1、拆解报告：谷歌Chromebook60WPD快充适配器

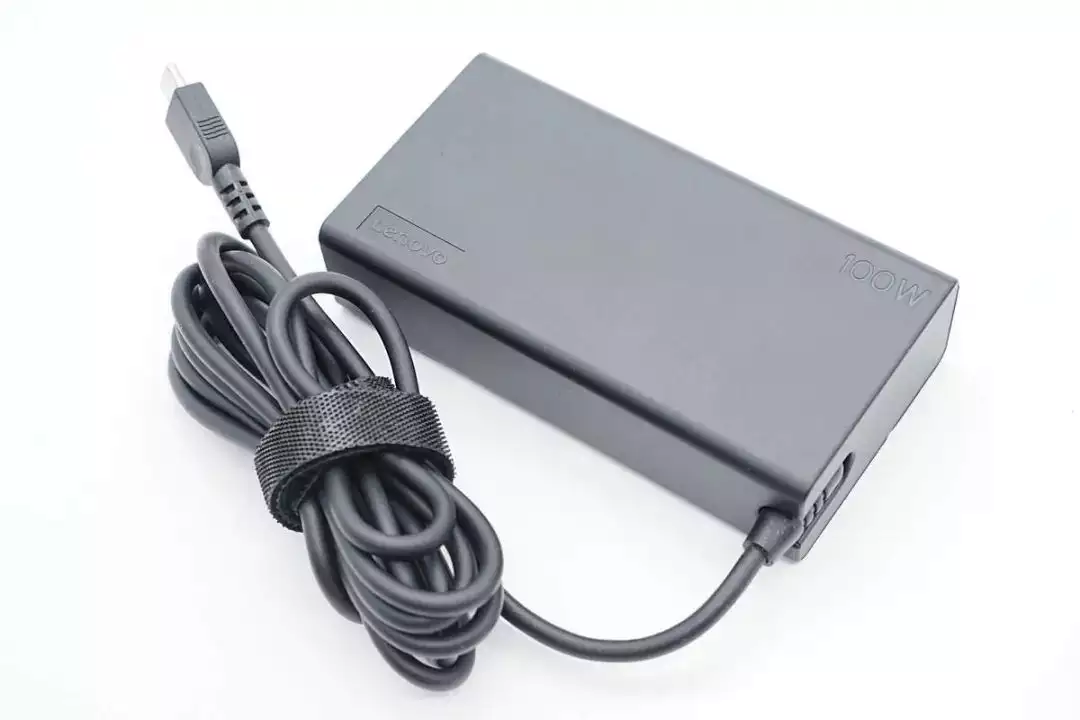

联想100W适配器机身是经典“板砖”造型，自带USB-C输出线缆。适配器采用PC材质塑料外壳，表面磨砂抗指纹。输入端电源线可拆卸设计，线缆长度约1.8米，重量约为281g。经过充电头网实测发现，适配器支持快充协议，并且具备5V3A、9V3A、15V3A、20V5A四组固定电压档位。

充电头网通过拆解了解到，这款联想100W适配器采用PFC+反激开关电源架构，输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝；电源主控芯片丝印LTA2002GS1；PFC升压开关管来自英飞凌，型号为IPA60R180P7S；反激开关管来自华润微，型号为CRJD190N65G3E-G；同步整流控制器来自MPS芯源半导体，型号为MP6908A；同步整流管来自AOS万代，型号为AONS66916；协议IC采用伟诠WT6633P；输出VBUS开关管来自AOS万代。

底部贴有铭牌

型号：ADL100YLC3A

输入：100-240V~50/60

输出：5V3A、9V3A、15V3A、20V5A

制造商：光宝科技股份有限公司

充电器通过了CCC、KC、CE、UKCA、EAC、CP、PSE、GS、PSB、BSMI、RCM、UL、NOM、BIS等认证，以及VI级能效认证，全球绝大多数国家和地区可以使用。

相关阅读：

1、拆解报告：联想新款100WUSB-C快充电源适配器

这款LITEON光宝65W充电器机身采用长条方块造型设计，采用类肤材质进行表面磨砂处理，采用一体式USB-C充电线设计。交流电源输入端口为国标3孔梅花口，充电器带线材整体重量约为306.4g，经过充电头网实测发现，USB-C口仅支持快充协议，同时支持5V3A、9V3A、12V3A、15V3A和20五组固定电压档位。

充电头网经过实测测得，性能方面，LITEON65W充电器对MacBookProM2充电充满用时为2小时20分，与Apple自家67W充电器平分秋色，但体型方面不占优势。在220V50Hz下，充电器的转换效率为84.10%到90.14%之间；在110V60Hz和220V50Hz两类市电下，重载状态下的纹波数值均不超过80mVp-p，最低分别为46mVp-p、52mVp-p，输出性能表现稳定。此外转换效率高带来的发热量就更低，置于25°C恒温箱当中，以20的功率持续输出1小时，满载测试温度在60℃左右，温度表现优异。

背面贴有产品规格参数铭文图纸。

型号：PA-1650-58

输入：100-240V~1.6A50/60Hz

输出：5V3A，9V3A，12V3A，15V3A，20；

由光宝科技股份有限公司制造，并拥有CCC认证、VI级能效、CE等多项认证标识。

相关阅读：

1、传承经典外形，USB-C一体式接口，LITEON65W充电器评测

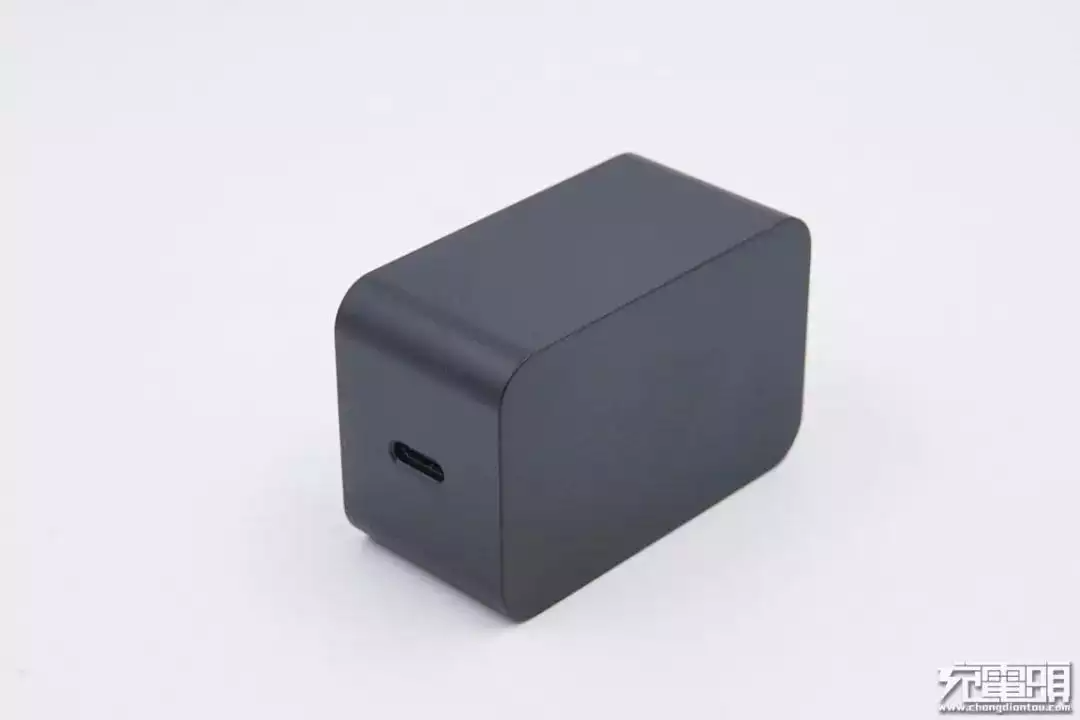

光宝这款充电器采用PC阻燃材质黑色外壳，机身表面磨砂处理来抗指纹，采用可折叠美规插脚，配备USB-C输出接口，净重约为63g，经过充电头网实测发现，USB-C口只支持DCP协议，另外USB-C口还支持快充标准，具备5V3A和9V2A两组电压档位。

充电头网通过拆解了解到，光宝这款充电器的次级同步整流MOS采用安世半导体PSMN8R7-100YSF；PWM主控芯片采用NXP恩智浦TEA1833LTS；USBPD协议IC使用伟诠WT6615F；次级同步整流控制器，是MPS芯源半导体的MP6907；USB-C口输出VBUS开关管采用VISHAYSi7101DN；初级开关MOS为英飞凌IPS65R1K4C6。

底部贴有充电器参数信息：

MSP/N：M1039147-003/Capella；

LITEONP/N：PA-1180-06MX；

输入：100-240V~50/60Hz，输出：9V2A或5V3A，

非卖品，标签上还有序列号，2017年12月产品。

相关阅读：

1、拆解报告：LITEON光宝18WUSBPD快充充电器

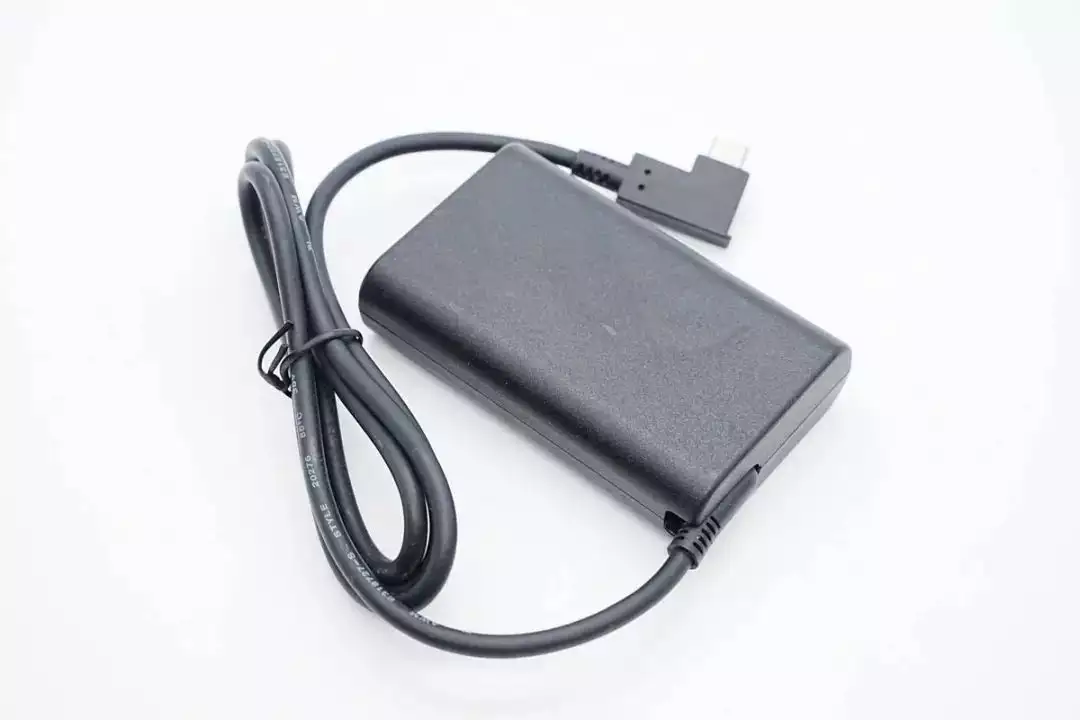

光宝这款65W电源适配器通体黑色，自带1米长USB-C输出线缆，支持三插电源输入，能够为适配器提供有效的接地，避免使用时的触电感觉。适配器具备20V输出电压档位，满足笔记本电脑充电及其他大功率设备供电使用。经过充电头网实测发现，适配器支持快充协议，并且具备5V3A、9V3A、12V3A、15、20五组固定电压档位。

充电头网通过拆解了解到，这款LITEON65WUSB-C电源适配器初级主控芯片采用NXP恩智浦的TEA19363；初级开关管来自英飞凌，实际型号为IPL65R230C7；同步整流控制器来自NXP恩智浦，型号为TEA1993；同步整流管来自安森美，型号FDMS86181；充电器USBPD协议芯片为伟诠WT6615F。

底部贴有适配器铭牌

型号：PA-1650-38

输入：100-240V~50/60

输出：5V3A、9V3A、12V3A、15V3A、20

制造商：光宝科技股份有限公司

相关阅读：

1、拆解报告：光宝65WUSB-C电源适配器

充电器长方体造型，体积比较小巧，纯白色外壳，标配国标插脚，不可折叠。输出面板下沉设计，边缘略高。采用的是绿色胶舌的USB-A输出接口。输入：100-220V~50/60，输出为5V/4A。

充电头网通过拆解了解到，这款OPPOAK779GB主控芯片为PI（PowerIntegrations）公司的产品INN2005K；同步整流MOS为安森美NTMFS5C670L；这只由光宝代工的AK779GBVOOC闪充电路结构与VC54JBCH较为接近，都是INN2005K方案，可能是设计较早的原因，没有使用VOOC定制的快充控制芯片。

底部贴有适配器铭牌

技术规格

品牌：OPPO

输入：100-240V~50-60

输出：5V/4A

型号：AK779GB

制造商：光宝科技股份有限公司

拥有CCC认证等多项认证标识。

相关阅读：

1、拆解报告：OPPO闪充电源适配器AK779GB(光宝代工新版)

2、充电头网发布800篇充电器拆解报告汇总

3、拆解百款手机品牌快充，我们得到了10个重要数据

OPPO这款氮化镓快充充电器采用的是纯白色外观，周身圆润，表面采用钢琴烤漆的亮面处理，正面印着“SUPERVOOC的字样。这款充电器搭配的是国标的插脚，固定式设计；净重约113g。经过充电头网实测发现，这款充电器支持USBDCP、VOOC、SuperVOOC协议。

充电头网通过拆解了解到，这款OPPO65W氮化镓快充充电器采用的闪充协议芯片为福州瑞芯微定制的，型号为RK725B；充电器主控芯片来自PI，型号SC1923C；次级同步整流MOS管为美国万代AON6220；VBUS开关管为东芝TPN2R703NL。

底部贴有适配器铭牌

技术规格

品牌：OPPO

输入：100-240V~50-60

输出：5V/2A；10V/6.5A

型号：VCA7GACH

制造商：光宝科技股份有限公司

拥有CCC认证标识。

相关阅读：

拆解报告：OPPO原装65W氮化镓快充充电器VCA7GACH

realme这款氮化镓快充充电器纯白色外观设计，配备固定式国标插脚。充电器机身壳表面采用钢琴烤漆的亮面处理，边角圆润过渡，整体洁白光滑使用手感好。经过充电头网实测发现，这款充电器支持DCP、VOOC/DASH/WARP和SuperVOOC协议。

充电头网通过拆解了解到，这款realme真我65W氮化镓快充充电器采用了开关电源由协议芯片控制输出电压的典型架构；充电器主控芯片来自PI，型号SC1923C；次级同步整流MOS管采用AOS万代AON6220；闪充协议芯片来自瑞芯微，型号为RK725B；VBUS开关管为东芝TPN2R703NL。

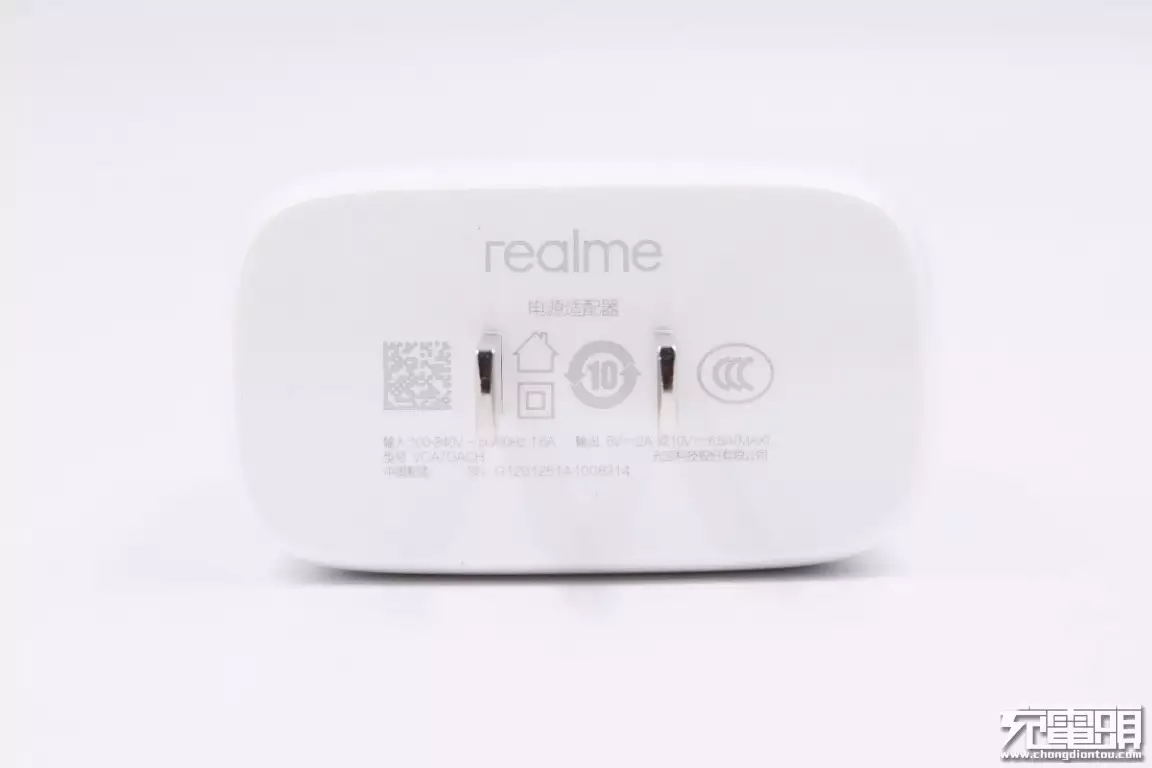

底部贴有适配器铭牌

技术规格

品牌：realme

输入：100-240V~50-60

输出：5V/2A；10V/6.5A

型号：VCA7GACH

制造商：光宝科技股份有限公司

拥有CCC认证标识。

相关阅读：

1、拆解报告：realme真我65W氮化镓快充充电器VCA7GACH

光宝科技创立于1975年，建立时间较长，已有40多年的历史；根据市场动向，及时扩展自身业务范围，包括云端运算、汽车电子、光电半导体、5G、AIoT、资通讯与消费性电子等领域，实现多元化产业布局；旗下产品既有帮苹果、戴尔、OPPO、谷歌、联想等国际大品牌代工，也有自主设计产品，种类丰富；同时在企业的发展过程中注重对于环境的保护，具有社会责任感。
