1.目的:
安装和配置西门子IWLAN工业无线通信,包括工业无线AP、客户端和RCoax漏波电缆,从而实现两个PLC的无线通信(智能IO设备)。
2.硬件布置:
1)工业无线AP:W774;
2)工业无线客户端:W734;
3)漏波电缆:RCoax;
4)无线AP端PLC:CPU1510SP-1PN;
5)无线客户端PLC:CPU1511-1PN。


图1–无线AP端设备

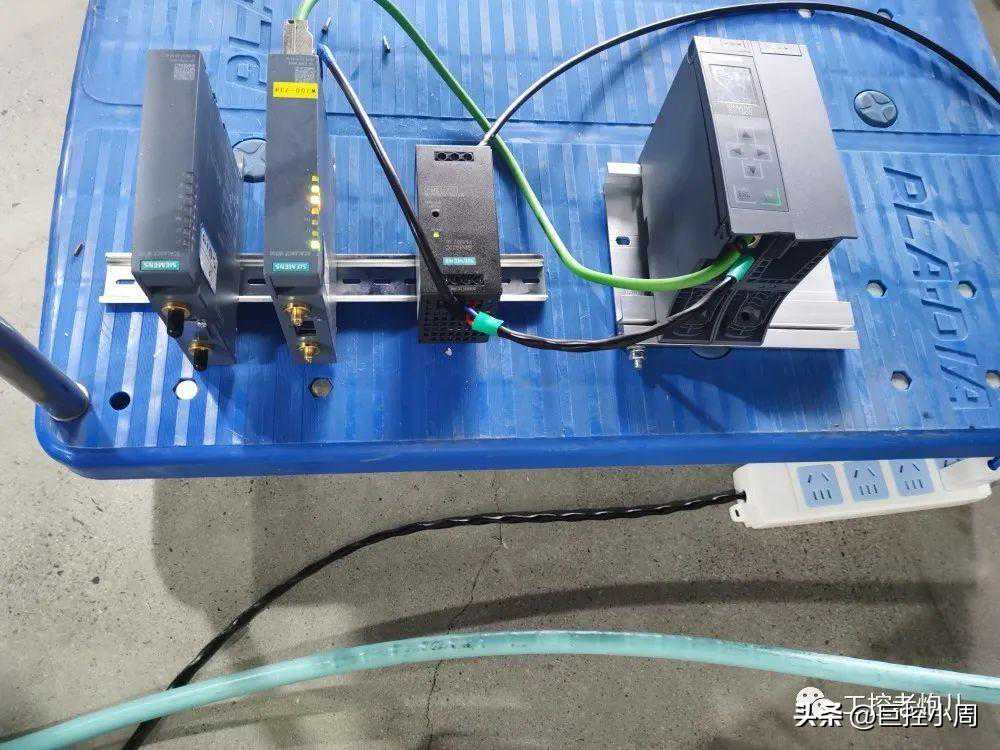

图2–无线客户端设备
3.无线AP端设备安装细节:
1)漏波电缆一端通过N型连接器连接馈线。

图3–漏波电缆连接馈线
2)漏波电缆另一端通过N型连接器连接终端电阻。

图4–漏波电缆终端电阻
3)馈线的另一端连接无线AP的A1天线接口,A2天线接口安装终端电阻。
。
图5–无线AP模块连接馈线和终端电阻
4.无线客户端设备安装细节:
测试时使用的无线客户端的圆柱天线为5GHz,而测试拆零的漏波电缆为2.4GHz,二者不兼容,测试时直接使用无线客户端模块裸机靠近漏波电缆。注:无线客户端模块的天线接口兼容2.4GHz和5GHz。
图6–无线客户端圆柱天线
图7–无线客户端
5.漏波电缆现场测试方法:
1)无线客户端天线远离漏波电缆时,从站PLC(CPU1511-1PN)掉站,主从站CPU红色指示灯闪烁报警。注:CPU1511-1PN作为CPU1510SP-1PN的智能IO设备。
图8–无线客户端远离漏波电缆
2)无线客户端靠近漏波电缆,确保漏波电缆的漏波孔一侧朝向无线客户端模块的天线接口,距离控制在20cm以内(实测最远距离可以达到3m),可以看到从站PLC恢复在线。
图9–无线客户端靠近漏波电缆
6.无线AP模块的设置:
1)在Web浏览器中输入设备IP地址,打开设备登录界面,输入正确的IP地址和密码登录设备管理系统。
图10–无线AP管理系统登录
2)选择设备工作模式为AP模式。
图11–无线AP模式
3)选择国家区域代码为China,并设置系统名称W774(可以任意)。
图12–国家和设备名
4)按照实际连接设置天线类型,当前A1接口设置为2.4GHz漏波电缆,如果是5GHz漏波电缆则选择对应类型。A2接口设置为NotUsed,并连接终端电阻。注意:是RCoax-Cable。
图13–无线AP天线设置
5)在Basic选项卡中使能无线通信,当前为2.4GHz,如果天线更改为5GHz则自动更新。
图14–无线通信使能/AP
6)选择无线AP的信道,可以设置为自动选择,也可以指定一个主信道,同时设置无线网络的SSID,客户端需要连接到的SSID应和这里保持一致。
图15–无线AP信道和SSID设置
7)无线网络的安全模式设置为WPA2-PSK,并设置安全密码,无线客户端的连接登入密码应和这里保持一致。默认密码设置为:12345678。
图16–网络安全设置/AP
7.无线客户端模块的设置:
1)在Web浏览器中输入设备IP地址,打开设备登录界面,输入正确的IP地址和密码登录设备管理系统。
。
图5–无线AP模块连接馈线和终端电阻
4.无线客户端设备安装细节:
测试时使用的无线客户端的圆柱天线为5GHz,而测试拆零的漏波电缆为2.4GHz,二者不兼容,测试时直接使用无线客户端模块裸机靠近漏波电缆。注:无线客户端模块的天线接口兼容2.4GHz和5GHz。
图6–无线客户端圆柱天线
图7–无线客户端
5.漏波电缆现场测试方法:
1)无线客户端天线远离漏波电缆时,从站PLC(CPU1511-1PN)掉站,主从站CPU红色指示灯闪烁报警。注:CPU1511-1PN作为CPU1510SP-1PN的智能IO设备。
图8–无线客户端远离漏波电缆
2)无线客户端靠近漏波电缆,确保漏波电缆的漏波孔一侧朝向无线客户端模块的天线接口,距离控制在20cm以内(实测最远距离可以达到3m),可以看到从站PLC恢复在线。
图9–无线客户端靠近漏波电缆
6.无线AP模块的设置:

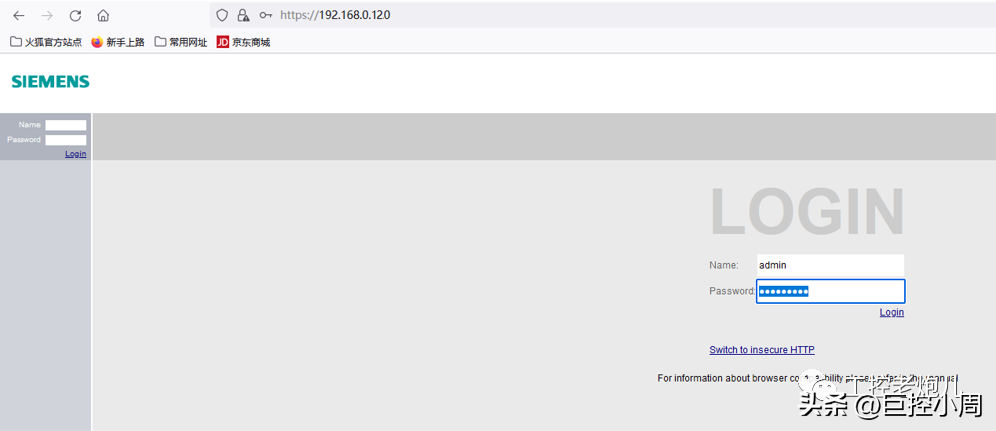

1)在Web浏览器中输入设备IP地址,打开设备登录界面,输入正确的IP地址和密码登录设备管理系统。
图10–无线AP管理系统登录
2)选择设备工作模式为AP模式。
图11–无线AP模式
3)选择国家区域代码为China,并设置系统名称W774(可以任意)。
图12–国家和设备名
4)按照实际连接设置天线类型,当前A1接口设置为2.4GHz漏波电缆,如果是5GHz漏波电缆则选择对应类型。A2接口设置为NotUsed,并连接终端电阻。注意:是RCoax-Cable。
图13–无线AP天线设置
5)在Basic选项卡中使能无线通信,当前为2.4GHz,如果天线更改为5GHz则自动更新。
图14–无线通信使能/AP
6)选择无线AP的信道,可以设置为自动选择,也可以指定一个主信道,同时设置无线网络的SSID,客户端需要连接到的SSID应和这里保持一致。
图15–无线AP信道和SSID设置
7)无线网络的安全模式设置为WPA2-PSK,并设置安全密码,无线客户端的连接登入密码应和这里保持一致。默认密码设置为:12345678。
图16–网络安全设置/AP
7.无线客户端模块的设置:
1)在Web浏览器中输入设备IP地址,打开设备登录界面,输入正确的IP地址和密码登录设备管理系统。
图17–无线客户端管理系统登录
2)选择设备工作模式为Client模式。
图18–无线客户端模式
3)选择国家区域代码为China,并设置系统名称W734(可以任意)。
图19–国家和设备名
4)当前A1接口设置为RCoax-ClientANT792-4DN,为2.4GHz。A2接口设置为NotUsed,并连接终端电阻。如果需接入5GHz漏波电缆,则选择ANT793-4MN。
图20–无线客户端天线设置/2.4GHz
图21–无线客户端天线设置/5GHz
5)在Radio选项卡中使能无线通信,当前为2.4GHz,如果天线更改为5GHz则自动更新。
图22–无线通信使能/客户端
6)在Client选项卡中设置MACMode,如果使用PNIO通信方式,则MACMode选择Layer2Trunnel,该设置将使能8个不同MAC地址的PNIO设备(包括客户端)与主站进行通信。如果不使用PNIO通信方式,则MACMode设置为Automatic。
同时在Client选项卡中设置将要接入的无线网络的SSID,应和无线AP端保持一致。
图23–设置MACMode和SSID
7)无线网络的安全模式设置为WPA2-PSK,并输入安全密码,此处的连接登入密码应和无线AP端保持一致。默认密码设置为:12345678。
图24–网络安全设置/客户端
8.TIA网络设置和通信数据交换测试:
1)在TIAPortal中组态参与通信的两台PLC的网络,无线AP模块和无线客户端模块可以组态到网络中,也可以不在网络中组态。本例测试中并未组态,而是直接按照有线连接方式组网。
图25–网络组态
2)如果使用PNIO方式通信,IO设备的更新时间应手动设置为32ms或以上,看门狗时间设置为192ms或以上,IO更新时间太短将有可能导致从站频繁掉线。其它常规TCP通信可以按照正常情况设置。
图26–IO更新时间设置
3)组态智能IO设备的数据交换区,并监视无线通信结果
图27–无线通信数据监视
