1.1直流电路和交流电路
1.1.1直流电路
直流电路是指电流流向不变的电路，是由直流电源、控制器件及负载（电阻、灯泡、电动机等）构成的闭合导电回路。
图1-1为简单的直流电路。
图1-1简单的直流电路重要提示
图1-1所示电路是将一个控制器件（开关）、一个电池和一个灯泡（负载）通过导线首尾相连构成的简单直流电路。当开关闭合时，直流电流可以流通，灯泡点亮，此时灯泡处的电压与电池电压值相等；当开关断开时，电流被切断，灯泡熄灭。
在直流电路中，电流和电压是两个非常重要的基本参数，如图1-2所示。
图1-2直流电路中的基本参数重要提示
电流是指在一个导体的两端加上电压，导体中的电子在电场作用下做定向运动形成的电子流。
电压就是带正电体与带负电体之间的电势差。
1.1.2交流电路
交流电路是指电压和电流的大小和方向随时间做周期性变化的电路，是由交流电源、控制器件和负载（电阻、灯泡、电动机等）构成的。常见的交流电路主要有单相交流电路和三相交流电路两种，如图1-3所示。
图1-3常见的交流电路
1单相交流电路
单相交流电路一般是指交流220V/50Hz的供电电路。这是我国公共用电的统一标准，交流220V电压是指火线（相线）对零线的电压，一般的家庭用电都是单相交流电路。
单相交流电路主要由单相供电电源、控制器件和负载构成。图1-4为典型家庭照明供电电路，属于典型的单相交流电路。
图1-4典型家庭照明供电电路
2三相交流电路
三相交流电路是指电源由三条相线来传输，三条相线之间的电压大小相等，都为380V，频率相同，都为50Hz，每条相线与零线之间的电压均为220V。

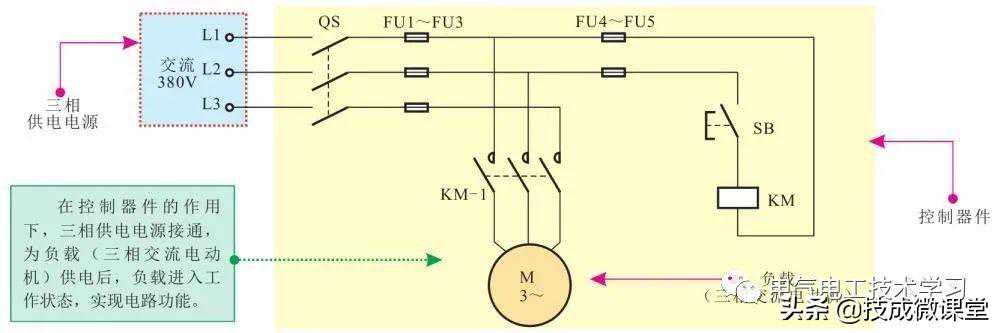

三相交流电路主要由三相供电电源、控制器件和负载构成。图1-5为一种简单的电力拖动控制电路，属于典型的三相交流电路。
图1-5一种简单的电力拖动控制电路
1.2直流供电方式与交交流供电方式
1.2.1直流供电方式
在生活和生产中用电池供电的电器都采用直流供电方式，如低压小功率照明、直流电动机等，还有许多电器利用交流—直流变换器，将交流变成直流后再为电器供电。
直流电路的供电方式根据直流电源类型的不同，主要有电池直接供电、交流—直流变换电路供电两种方式。1电池直接供电方式
干电池、蓄电池都是家庭最常见的直流电源，由这类电池供电是直流电路的最直接供电方式。一般采用直流电动机的小型电器产品、小灯泡、指示灯及大多电工用仪表类设备（万用表、钳形表等）都采用这种供电方式。
图1-6为典型的电池直接供电电路（直流电动机供电电路）。
图1-6典型的电池直接供电电路重要提示
+12V蓄电池经电源开关为直流电动机供电；当闭合电源开关时，由蓄电池正极输出电流，经电源开关、直流电动机到蓄电池负极构成回路。直流电动机线圈中有电流流过，启动运转。2交流—直流变换电路供电方式
在家用电子产品中，一般都连接220V交流电源，而电路中的单元电路及功能部件多需要直流方式供电。因此，若想使家用电子产品各电路及功能部件正常工作，首先就需要通过交流—直流变换电路将输入的220V交流电压变换成直流电压，如图1-7所示。
图1-8为采用交流—直流变换电路供电的电路。
图1-7交流—直流交换电路供电方式重要提示
交流220V电压经变压器降压后输出交流低压，再经整流二极管整流、滤波电容器滤波后变为直流低压，为负载提供稳定的直流电压。精彩演示
图1-8采用交流—直流变换电路供电的电路
1.2.2单相交流供电方式
单相交流电路主要有单相两线式、单相三线式两种供电方式。
单相两线式是指仅由一根相线（L）和一根零线（N）构成，通过这两根线获取220V单相电压，为用电设备供电。
一般的家庭照明支路和两孔插座多采用单相两线式供电方式，如图1-9所示。精彩演示
图1-9单相两线式供电方式
图1-10为单相三线式供电方式。精彩演示
图1-10单相三线式供电方式重要提示
单相三线式交流电路是指由一根火线（相线）、一根零线和一根地线组成的交流电路。用户的火线和零线来自高压变压器，地线则是住宅的接地线。由于不同的接地点存在一定的电位差，因而零线与地线之间可能有一定的电压。
1.2.3三相交流供电方式
三相交流电路主要有三相三线式、三相四线式和三相五线式3种供电方式。
图1-11为三相三线式供电方式。精彩演示
图1-11三相三线式供电方式
图1-12为典型的三相四线式供电方式。重要提示
在三相四式供电方式中，在三相负载不平衡和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化、导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零线断线的特殊情况下，单相设备和所有保护接零的设备会产生危险电压，这是不允许的。精彩演示
图1-12三相四线式供电方式
图1-13为三相五线式供电方式。
图1-13三相五线式供电方式重要提示
采用三相五线式供电方式时，用电设备上所连接的工作零线N和保护零线PE是分别敷设的。工作零线上的电压不能传递到用电设备的外壳上，能消除设备产生危险电压的隐患。
