在电源管理实际设计中,充电管理是重要的一环,电池充电需要依据实际电芯的容量曲线,充电特性要求来匹配充电电压和充电电流,以及整个充电周期的充电算法以及温度管理.
这里推荐一款降压型的充电管理BQ24610,5-28V输入,对1-6串锂电池进行充电管理.
主要特点:
600kHzNMOS-NMOS同步降压转换器
•适用于锂离子或锂聚合物电池的独立充电器
•工作输入范围为5V至28VVCC,支持1节至6节电池(BQ24610)
•工作输入范围为5V至24VVCC,支持1节至5节电池(BQ24617)
•充电电流和适配器电流高达10A
•高精度电压和电流调节
–充电电压精度为±0.5%
–充电电流精度为±3%
–适配器电流精度为±3%
•集成–自动选择适配器或电池作为系统电源
–非电源路径可选,可降低总BOM成本
–内部环路补偿和软启动
–动态电源管理
•安全保护–输入过压保护
–电池热敏电阻可感应高温和低温充电暂停
–电池检测–FET提供反向输入保护
–可编程安全计时器
–充电过流保护
–电池短路保护
–电池过压保护
–热关断保护

同时可以依据具体的项目的需求来比对选择更合适架构方案

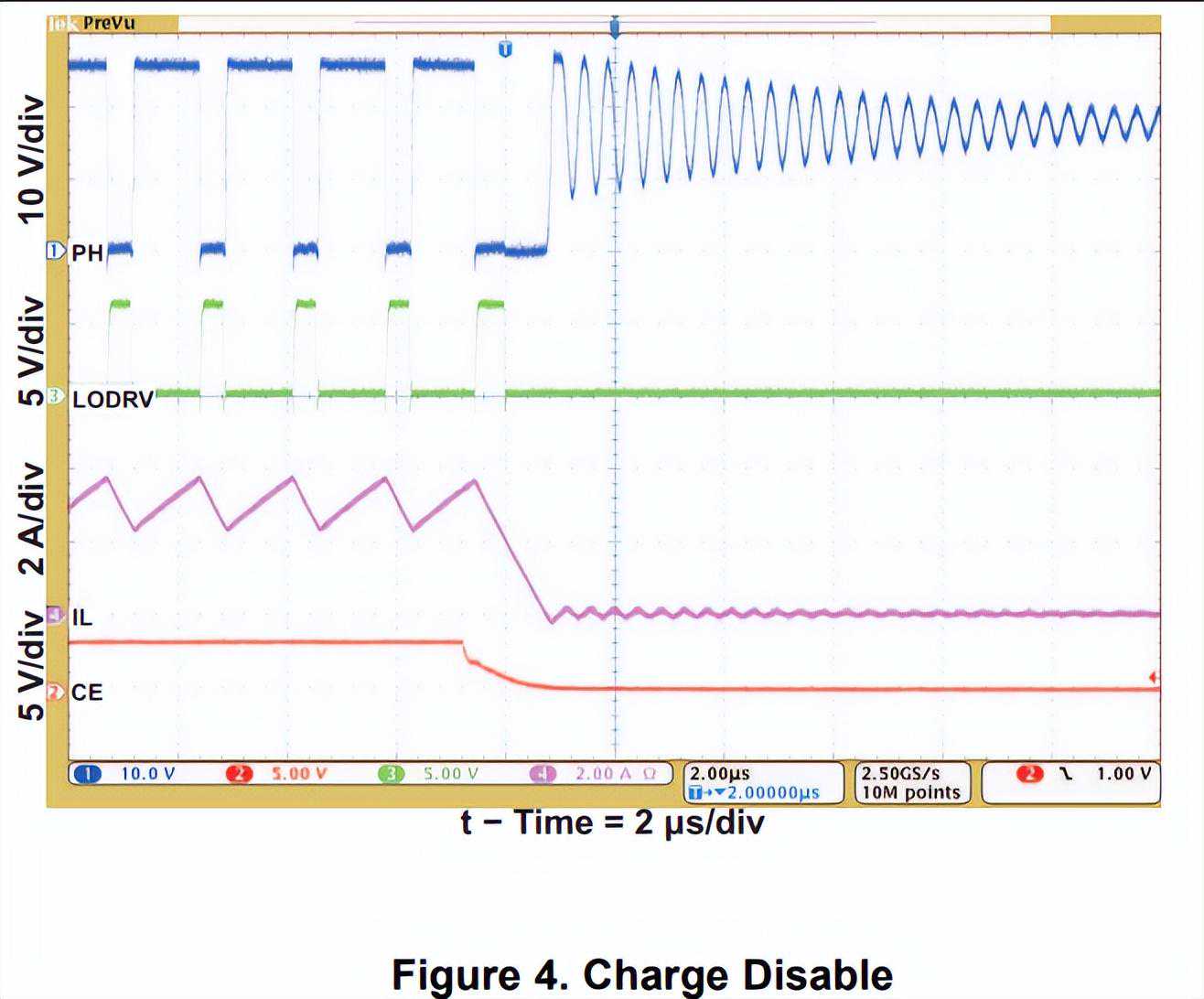

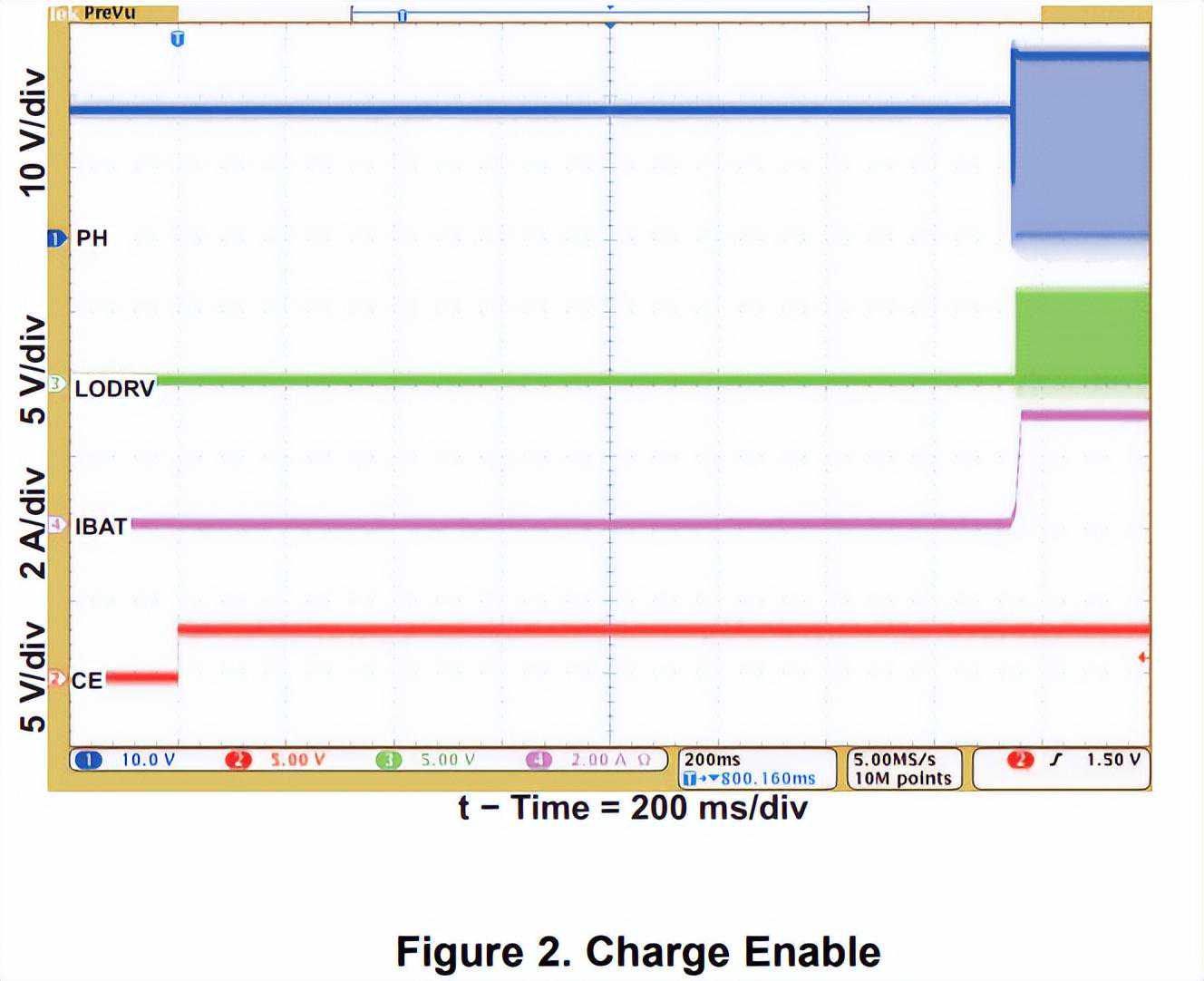

漂亮的驱动波形:


铅酸电池充电曲线图
锂电池充电曲线图
这样可编程数据的充电控制器当然需要一定的计算,并得到可以运行的数学模型了,具体如下:
数学计算的时候,可以整体来看电路架构,会让你更加清晰的搞明白充电管理.
当然了,保护逻辑流程图也需要多看多理解:
那么电路架构的功能逻辑图,信号链,路径等也是要了解并理解,直至深可领会:
实际运用的时候当然可以参考电路图,也还是需要依据自己的实际需求来优化电路
当然了,整个设计过程中要无论是电路图,PCB,以及数学模型计算并建立,都需要多考虑耐压,功率,外部干扰,还有必须符合电源管理中的设计原则"三圈两地"的充分考虑.
最后分享一个EXCEL计算模型:
