随着TWS真无线耳机市场的爆发，吸引了越来越多的品牌、代工厂跨界加入。奋达科技在电声领域拥有近30年经验积累，在智能音箱市场占据主动地位，近两年也开始持续发力TWS耳机领域，不仅与亚马逊、Creative、Aixlu等国内外品牌厂商在TWS领域建立了合作关系，未来还将进一步提升自己在TWS耳机产品上的研发，生产和销售的能力。
我爱音频网今天拆解的是奋达科技自有品牌奋达音响近日推出的奋达E2真无线耳机，符合人体工学的半入耳设计搭配单耳仅为3.35g的机身重量，兼顾佩戴的舒适性和稳固性。耳机搭载蓝牙5.1主控芯片，内置13mm大尺寸动圈单元，支持触控操作，防水级别IPX4，续航时间6+24小时，在入门级产品中比较有竞争力。下面一起来看我爱音频网的详细拆解。
一、奋达E2真无线蓝牙耳机开箱
包装盒比较简约，画面中心区域是耳机的渲染图，左上角是奋达科技的品牌Logo，产品名“奋达E2真无线蓝牙耳机”。

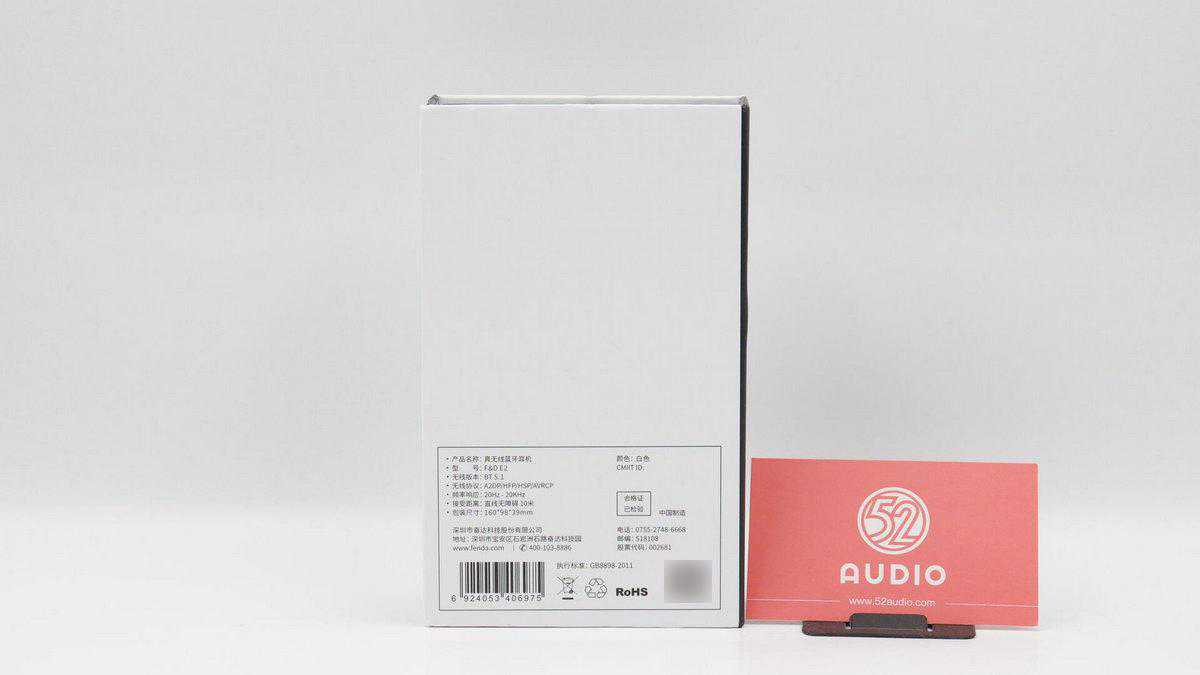

包装盒背面有部分产品信息和条码信息。

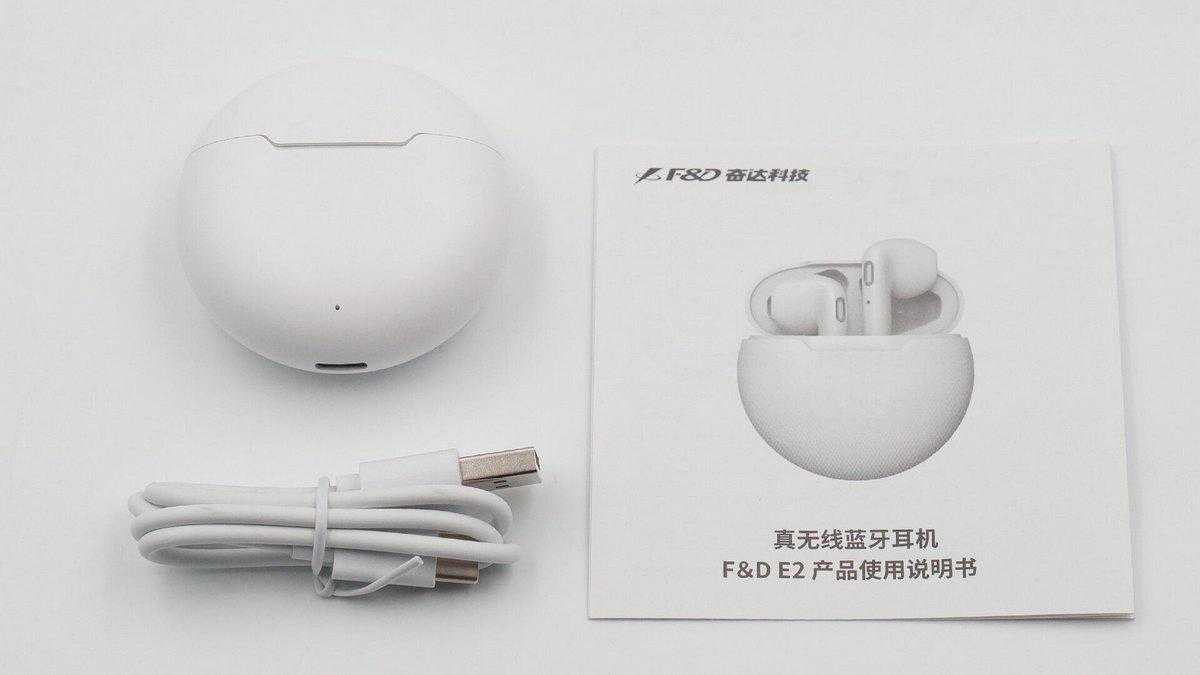

包装盒内物品包括：耳机和充电盒、充电线塞和产品使用说明书。
充电线为USB-AtoUSBType-C接口。

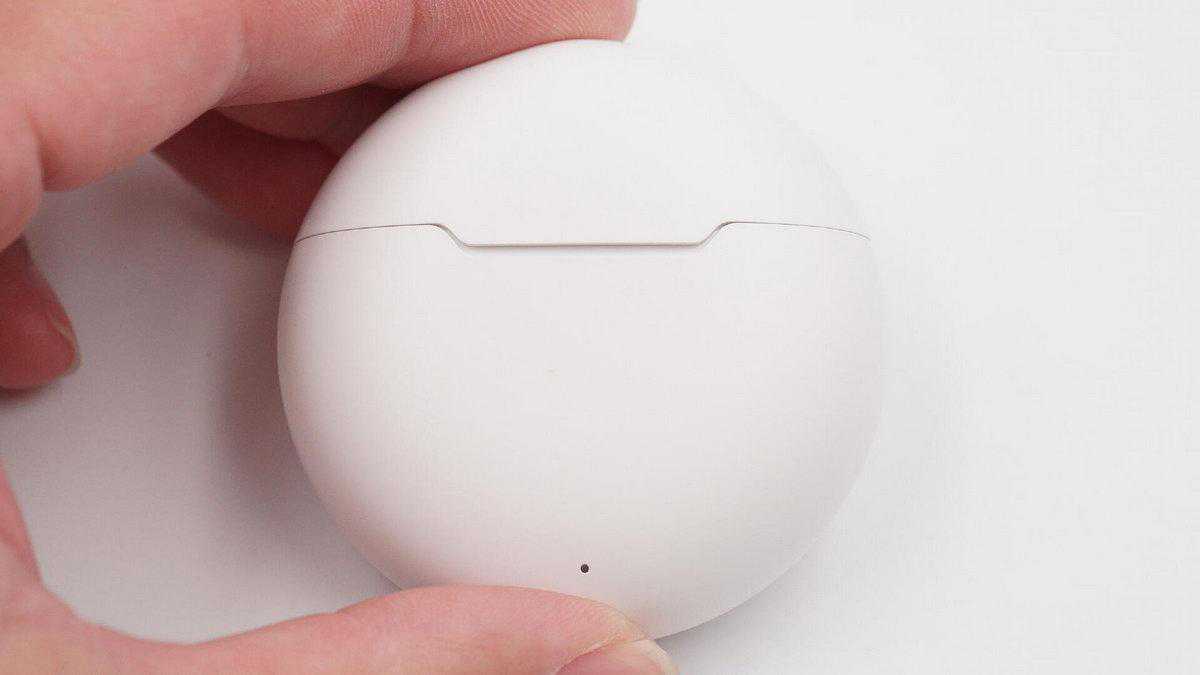

充电盒外观展示，鹅卵石造型，比较小巧；机身采用ABS+PC光滑材质，不易沾染指纹；盒盖开启处做了一个突出的设计，增加线条感；底部有一个状态指示灯。

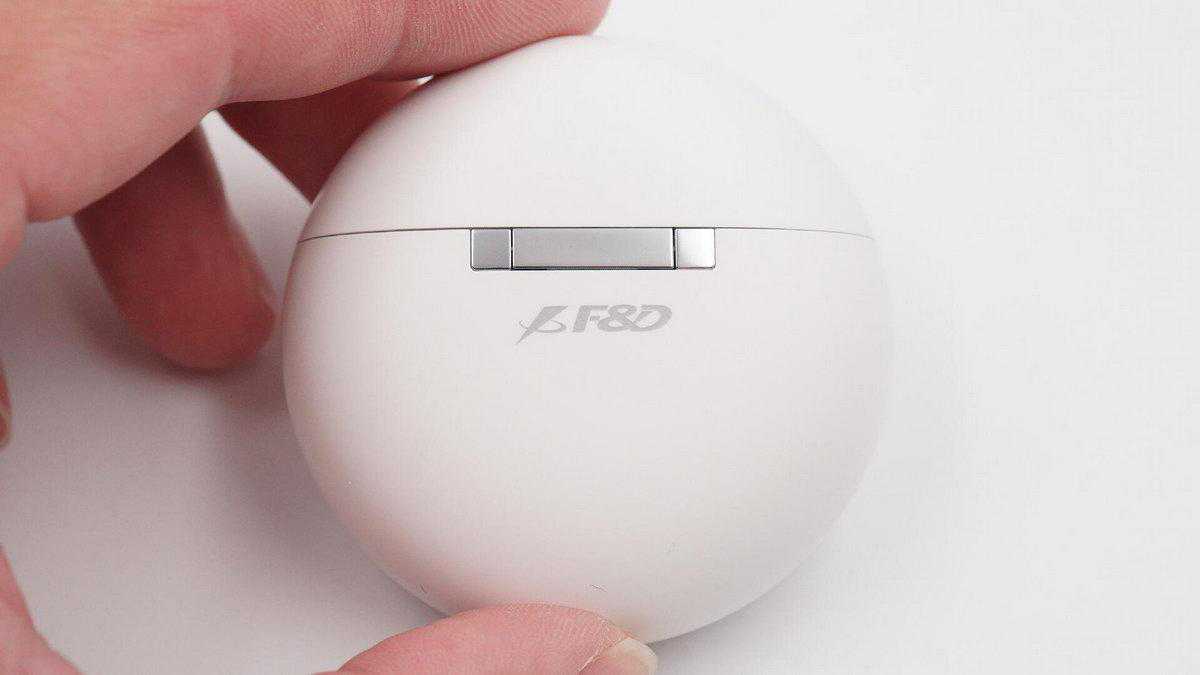

充电盒背面印有奋达科技的Logo。

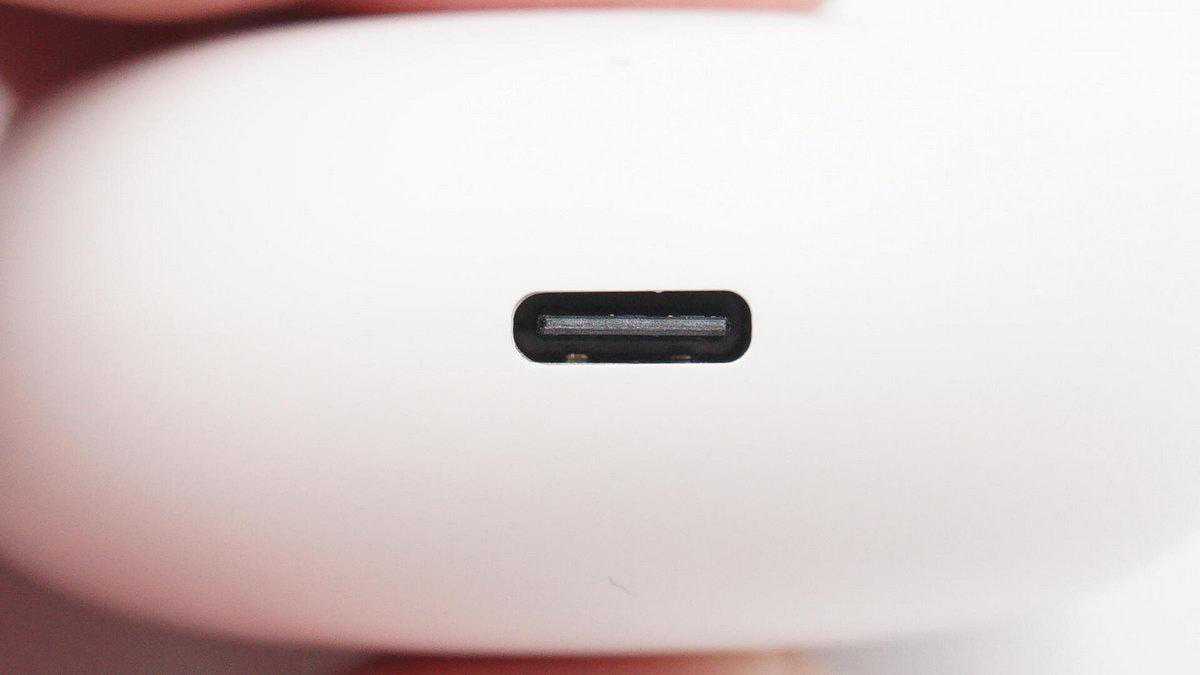

USBType-C充电接口位于充电盒底部。

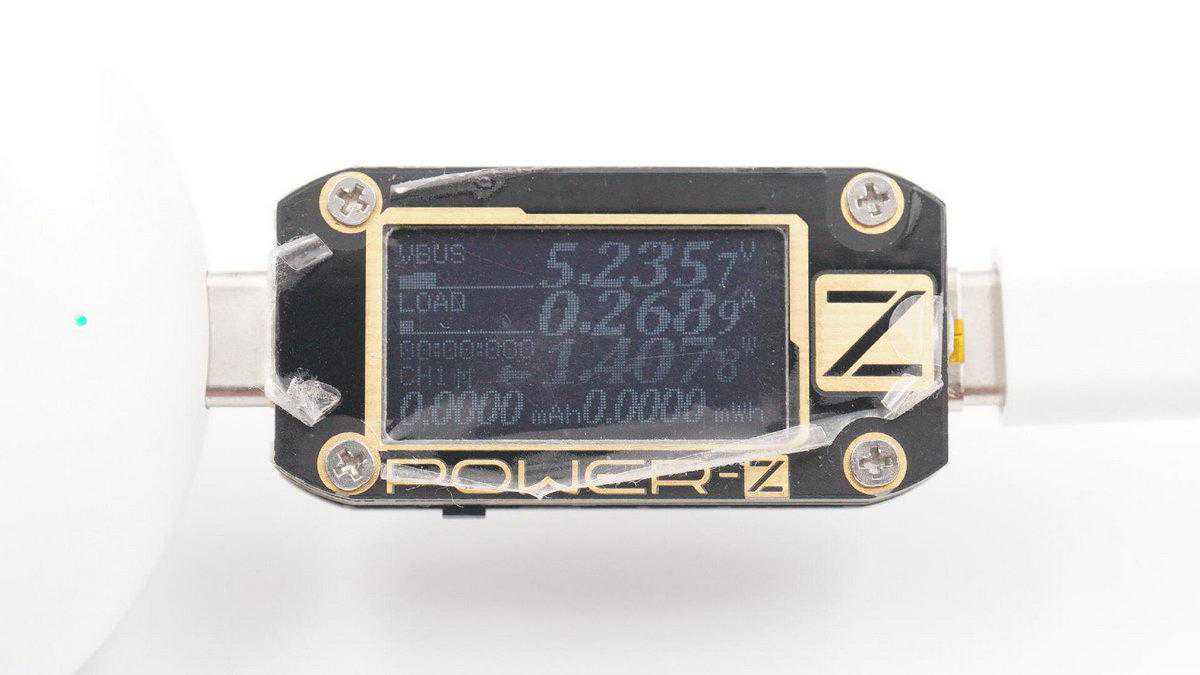

我爱音频网采用ChargerLABPOWER-ZKM001C便携式电源测试仪对奋达E2真无线蓝牙耳机进行有线充电测试，输入功率约为1.4W。
耳机竖置在充电盒内，露出耳机柄上的装饰环，外观比较漂亮。

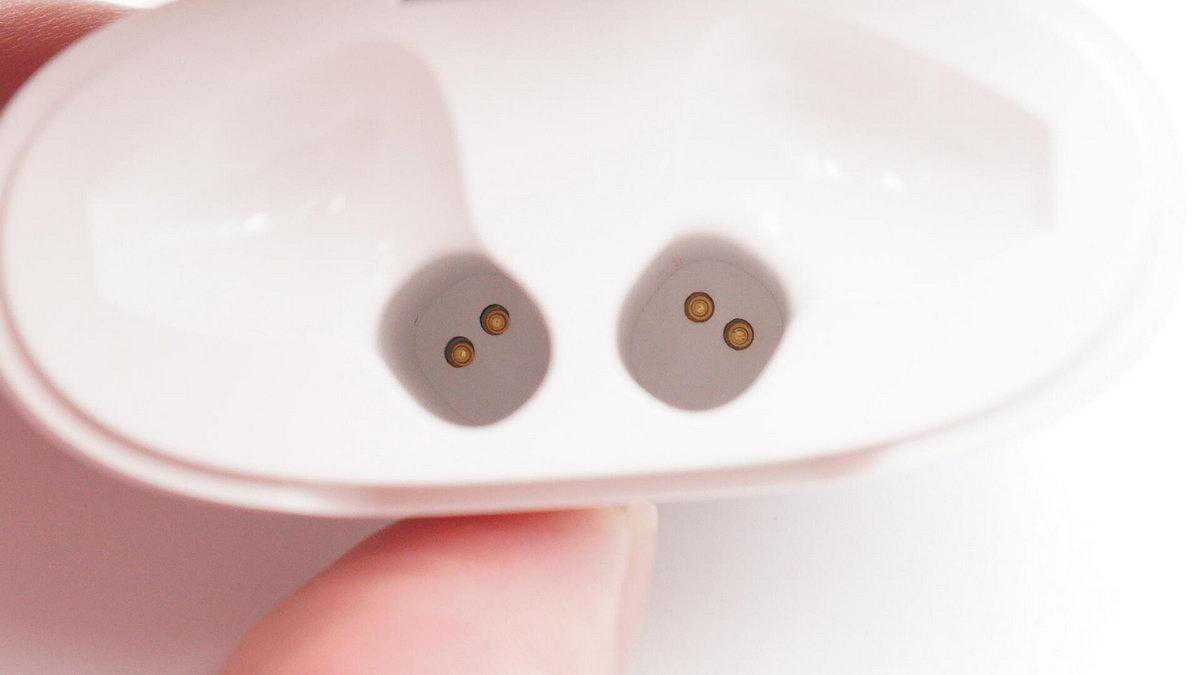

充电座舱底部给耳机充电的金属触点。
耳机和充电盒共重35.2克。
充电盒的单独重量为28.7克。
左右耳机共重6.7克。
奋达E2的耳机采用柄状半入耳式设计，入耳处贴合耳道，没有压迫感，让佩戴更舒适。

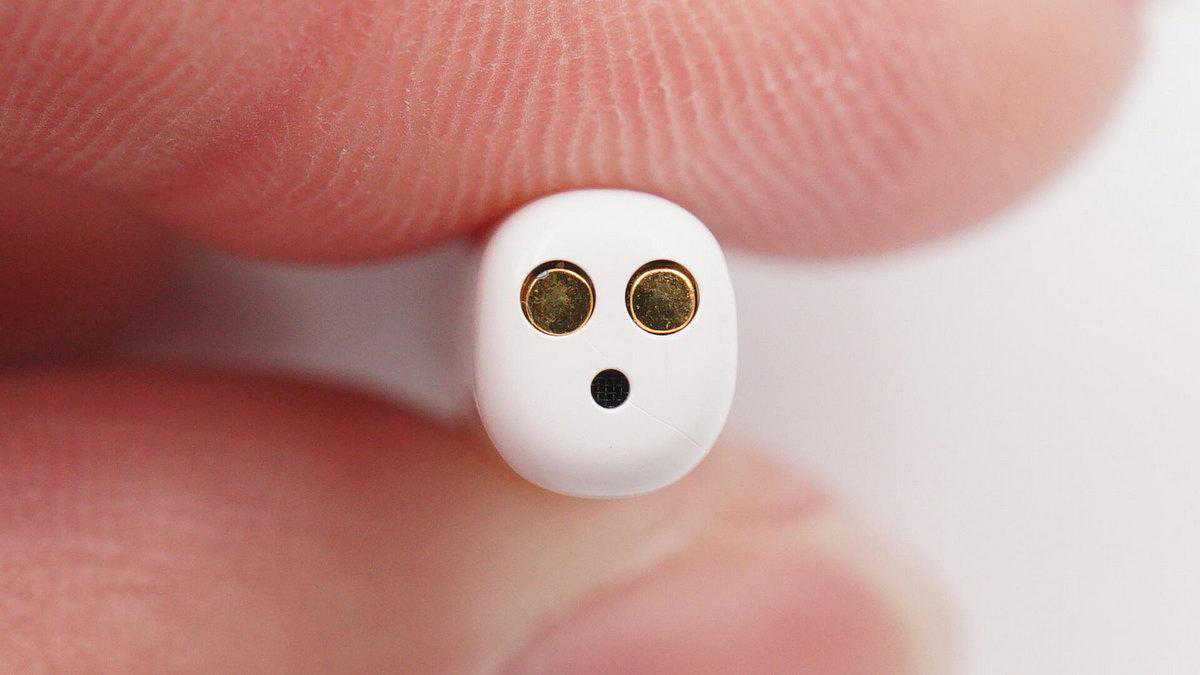

耳机柄底部的充电触点和通话麦克风拾音孔。

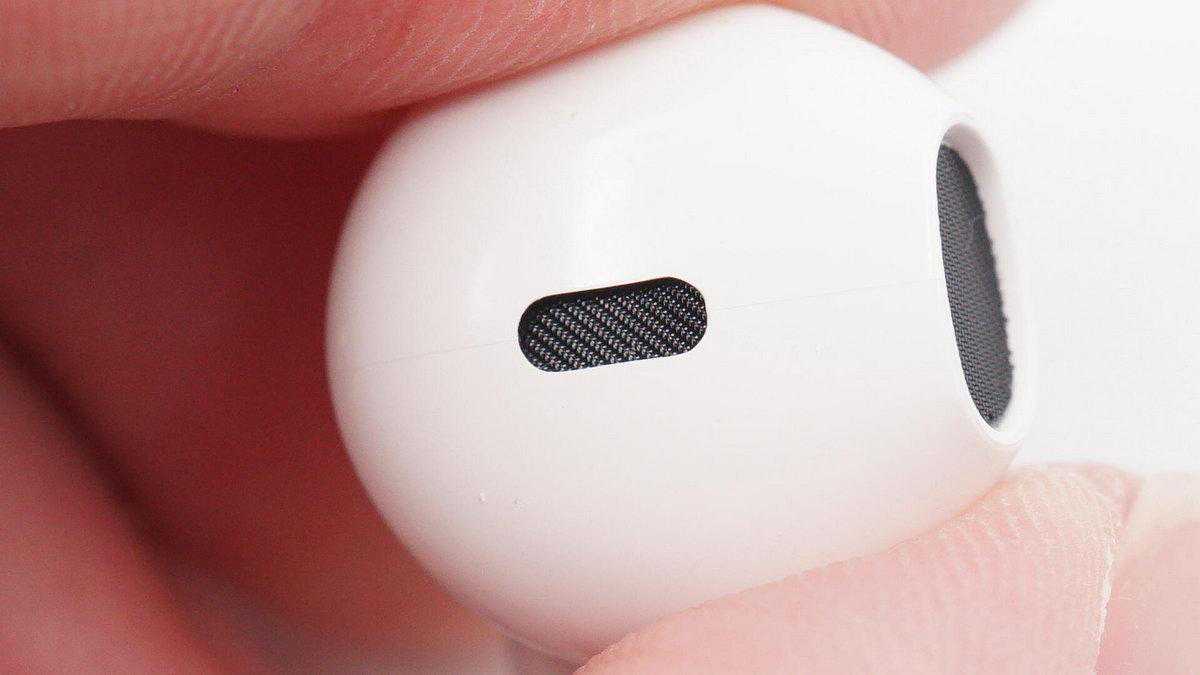

耳机前腔壳体上的泄压/调音孔。
出音嘴处的防尘网，阻止异物进入。

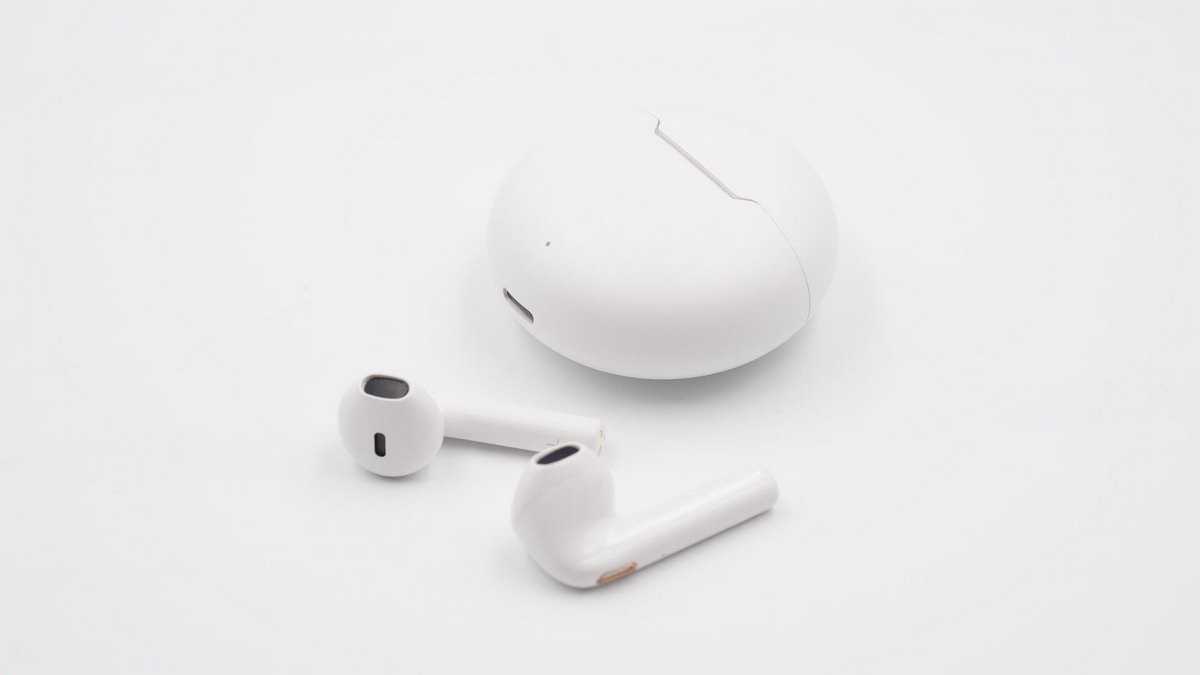

奋达科技E2真无线蓝牙耳机一览。
二、奋达E2充电盒拆解
经过前面的开箱，我们已经对奋达E2真无线蓝牙耳机的外观设计有了详细了解，体积小巧便携，内部空间应该是比较紧凑的。下面我们将进入拆解环节看看其内部结构设计和芯片信息。

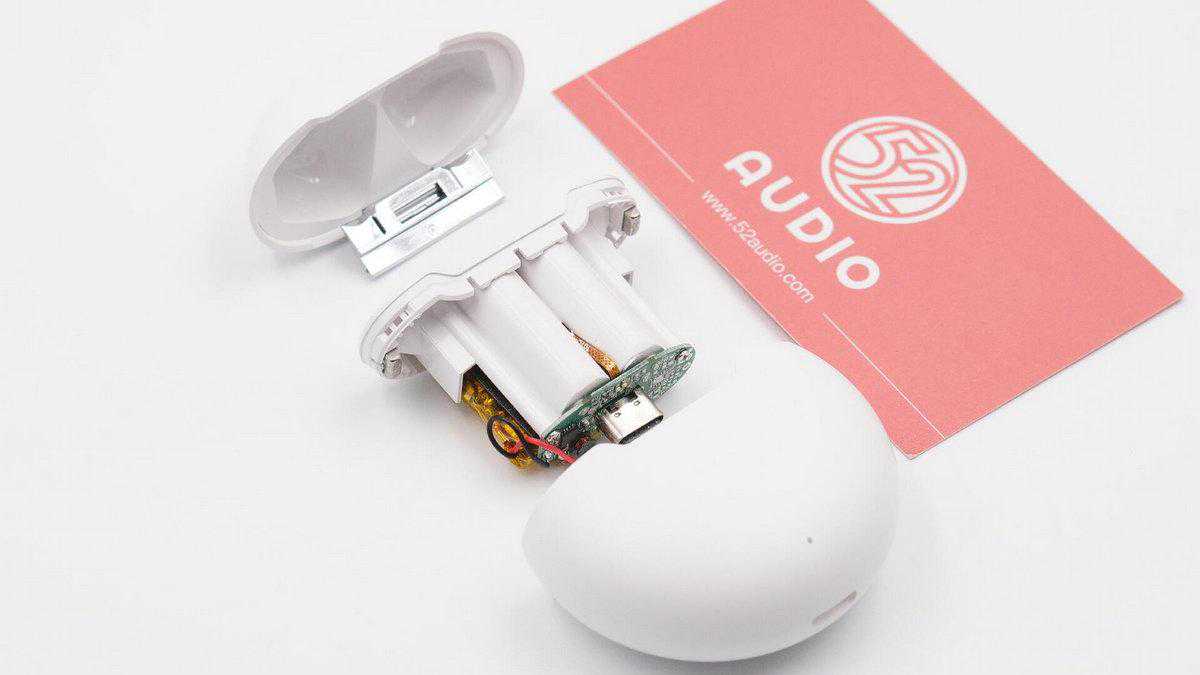

撬开充电座舱，看到内部结构。
机身正面结构展示。
软包电池竖置在背部结构上。
主板通过两颗螺丝固定在底部。
用于检测电池温度的热敏电阻直接连接至主板。
热敏电阻特写，固定在双面胶上。

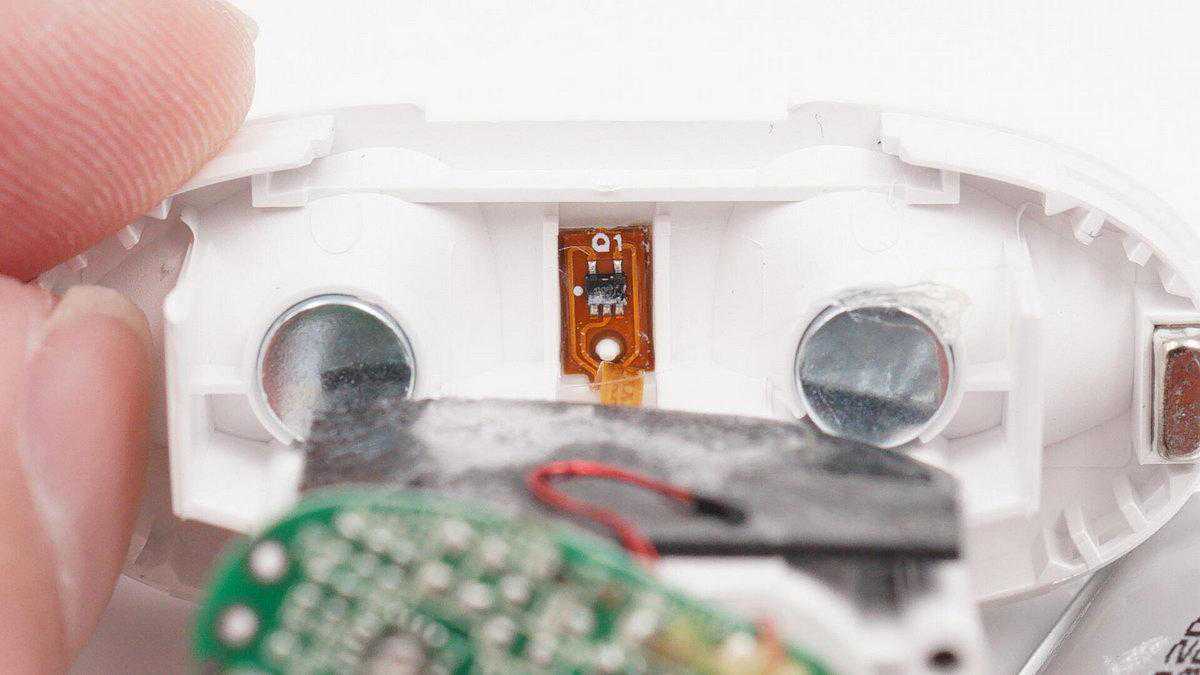

霍尔元件所在位置，用于检测盒盖开合。
丝印C937的霍尔元件，通过感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知充电盒MCU，进而告知耳机与已配对设备连接/断开，实现开盖即连功能。
霍尔元件的FPC焊接至主板，焊点处有胶水加固。

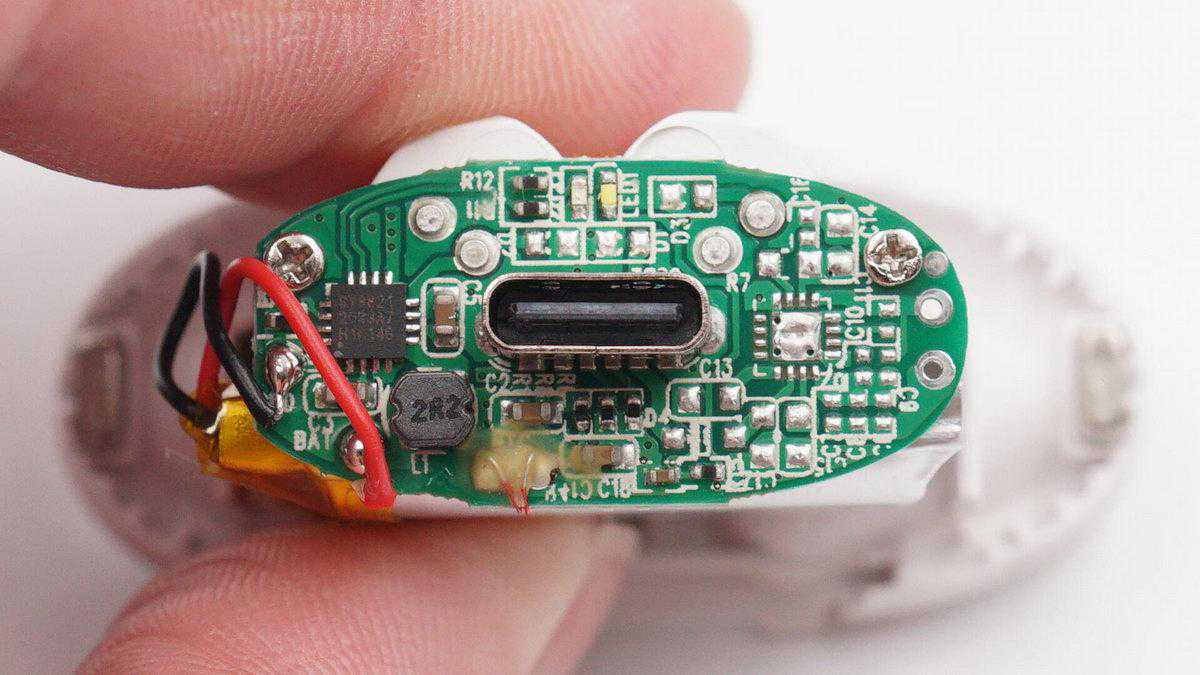

主板另一侧电路展示，有一颗集成度很高的电源管理芯片。
预留的无线充电接收电路。

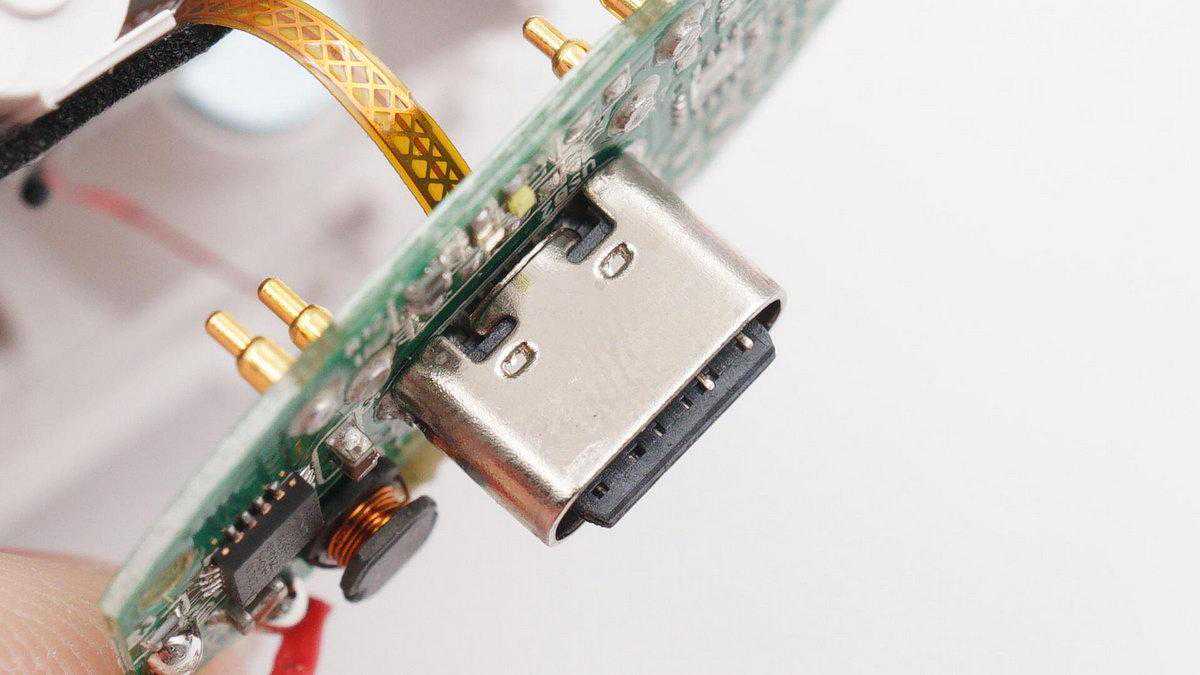

USBType-C充电接口底部贴片焊接至主板。
TPS思远SY8821蓝牙耳机充电仓解决方案，内部集成充电模块和放电模块。充电电流外部可以调节；放电模块集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。芯片集成NTC保护功能，更安全的对电池进行充放电。
SY8821能够匹配所有蓝牙主控对电源特性的要求，5V常开及掉电压模式可选，常输出功耗低至3uA，1~4灯灵活配置，无需定制料号，按键、Hall控制可选，无需外部MCU，单芯片即可实现TWS充电仓应用设计，大大降低备货的风险。在当前半导体供应紧缺的现实情况下，SY8821是保证交付的优选产品。思远半导体全线充电仓解决方案都通过IEC62368认证要求，降低客户过认证风险。
据我爱音频网拆解了解到，思远半导体的电源管理芯片目前已被Marshall、声阔、JBL、OPPO、小米、百度、万魔、233621、传音、魔宴、创新科技、一加等众多知名品牌采用。

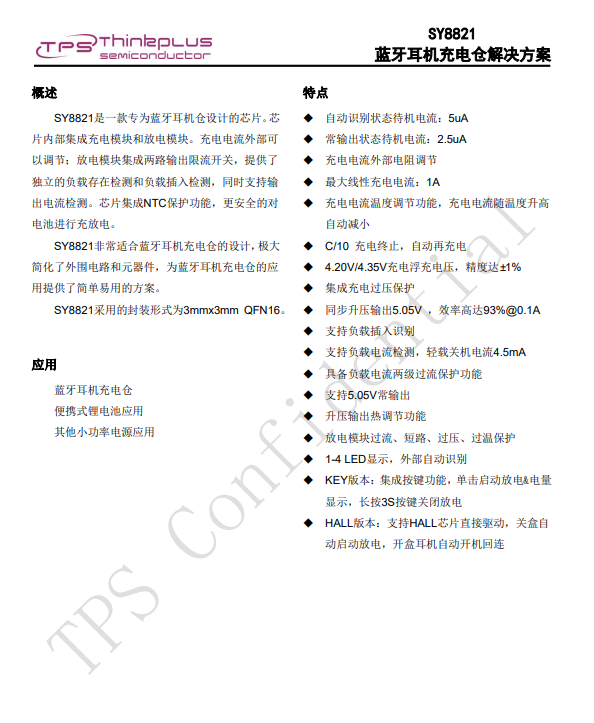

TPS思远SY8821详细资料图。

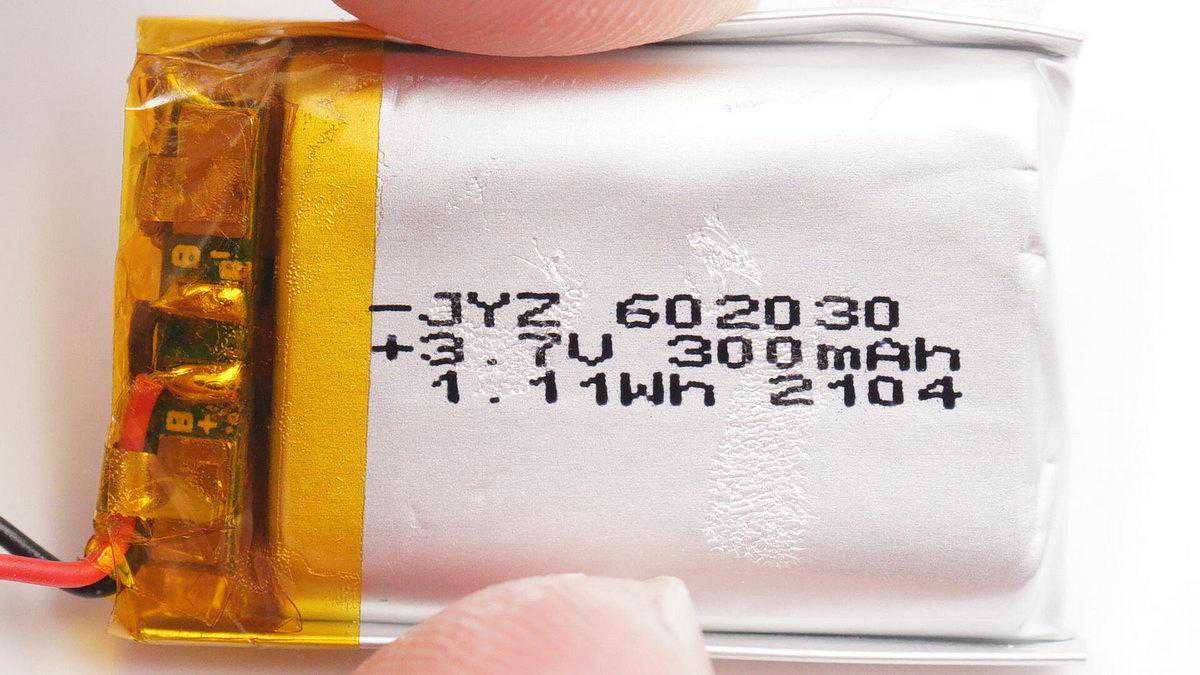

软包电池来自深圳市金宇宙能源有限公司，型号JYZ602030，额定电压3.7V，额定容量300mAh/1.11Wh。

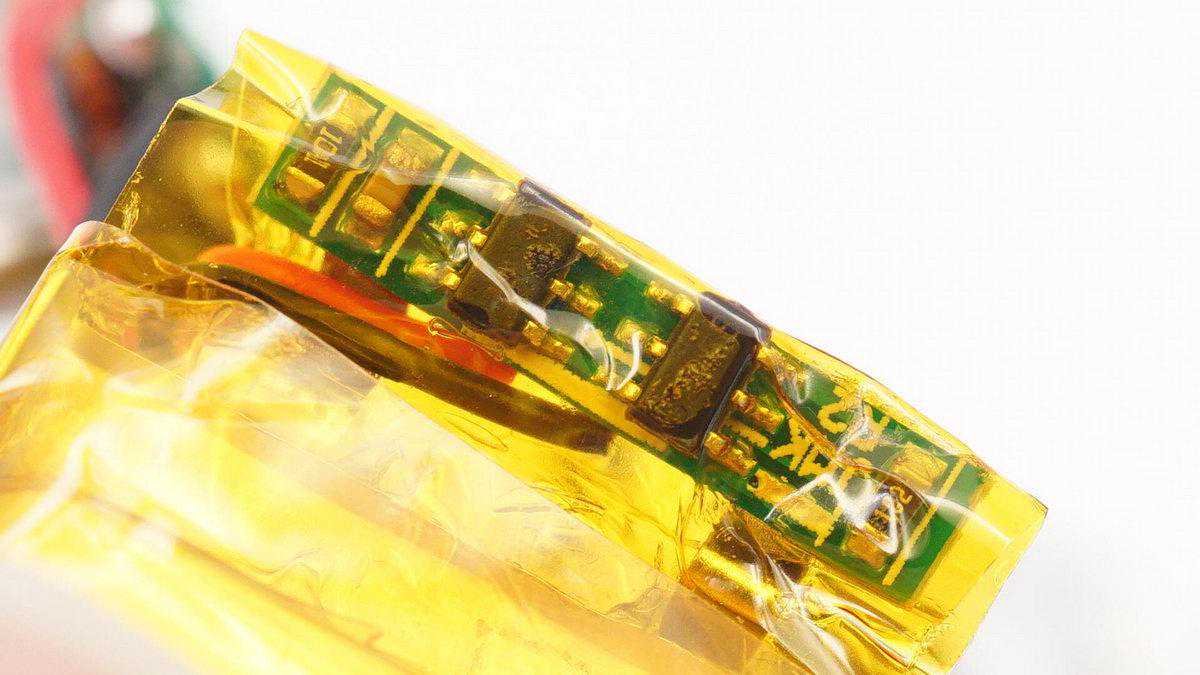

电池保护板特写，负责电池的过充过放过流保护功能。

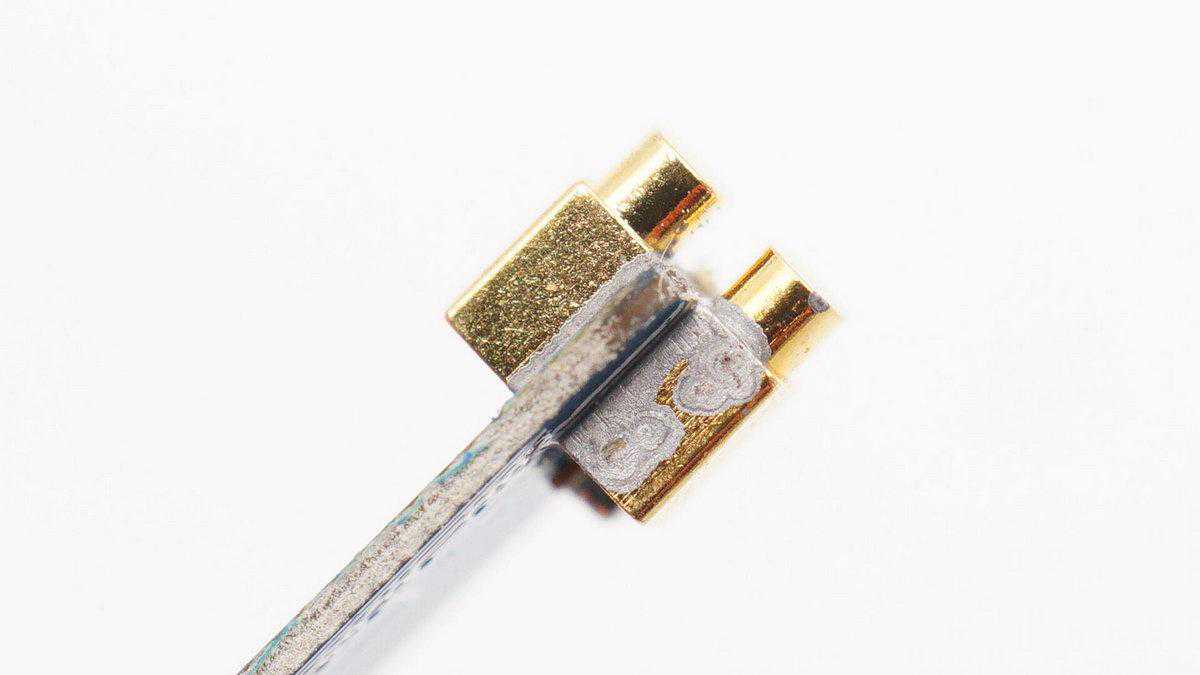

给耳机充电的镀金PogoPin。
两颗LED指示灯特写。
三、奋达E2耳机拆解

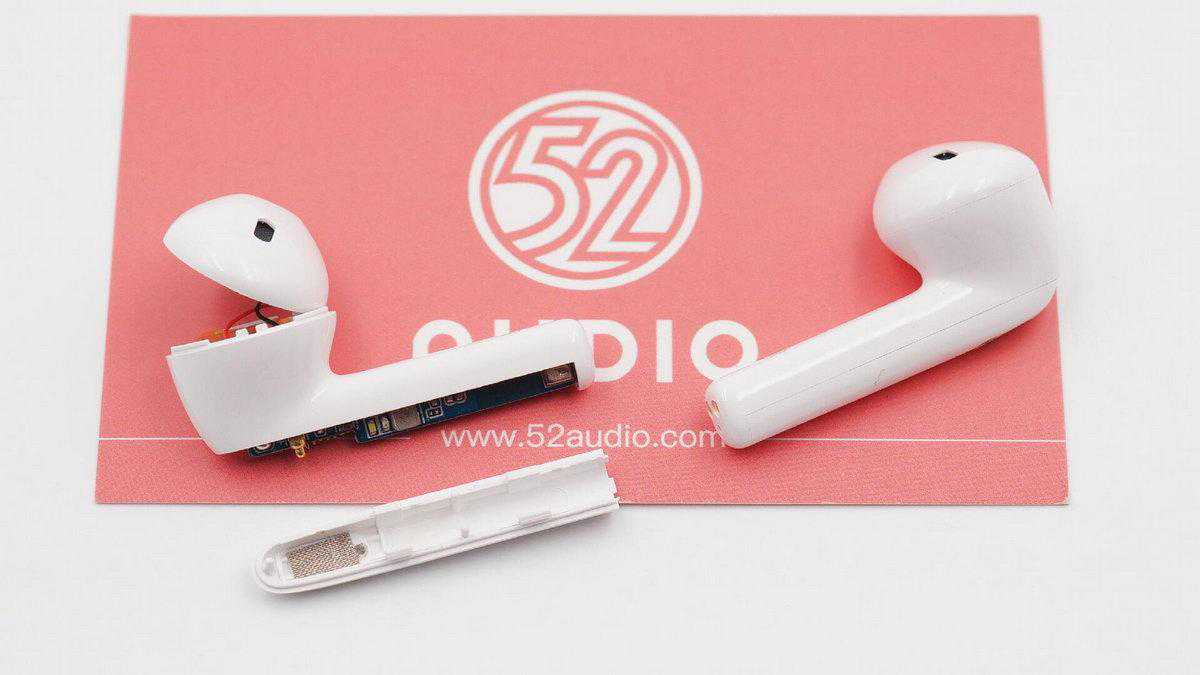

下面再来拆解耳机部分，沿合模线拆开耳机内外两侧的壳体。

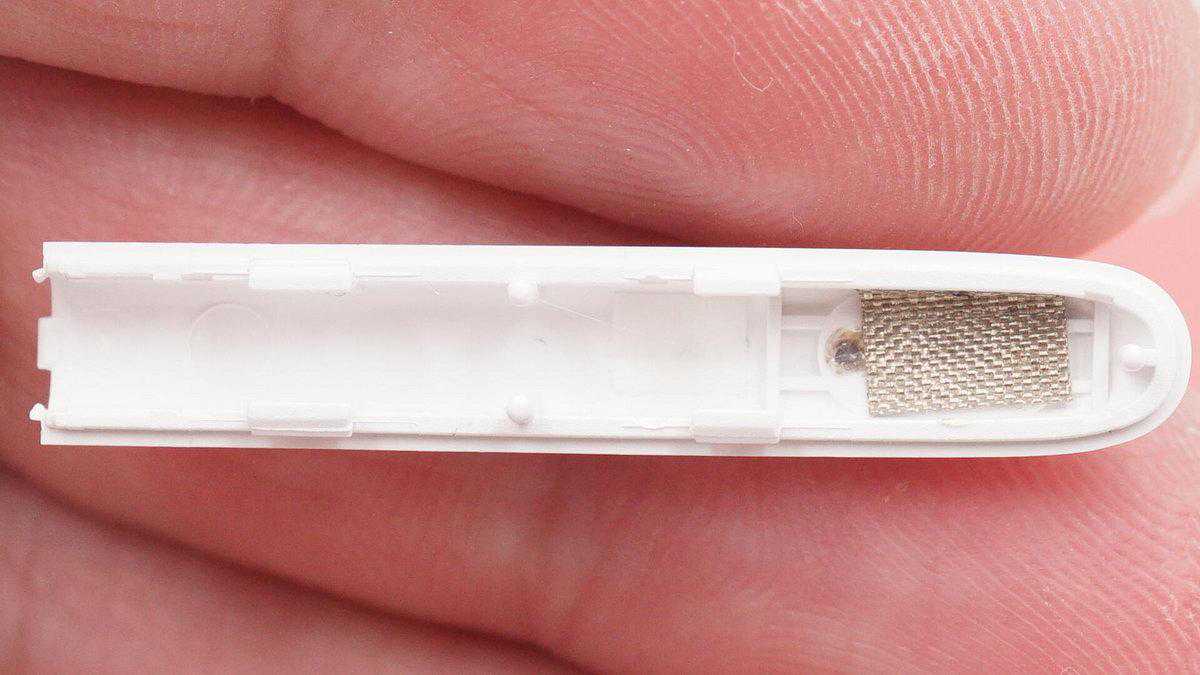

耳机柄壳体内侧展示。
耳机柄内部结构展示，主板竖向放置，并非与耳机柄齐平。
前腔内有耳机的软包电池和扬声器单元。
扬声器单元磁铁一侧特写，外圈有调音孔设计，导线焊接处打胶加固。

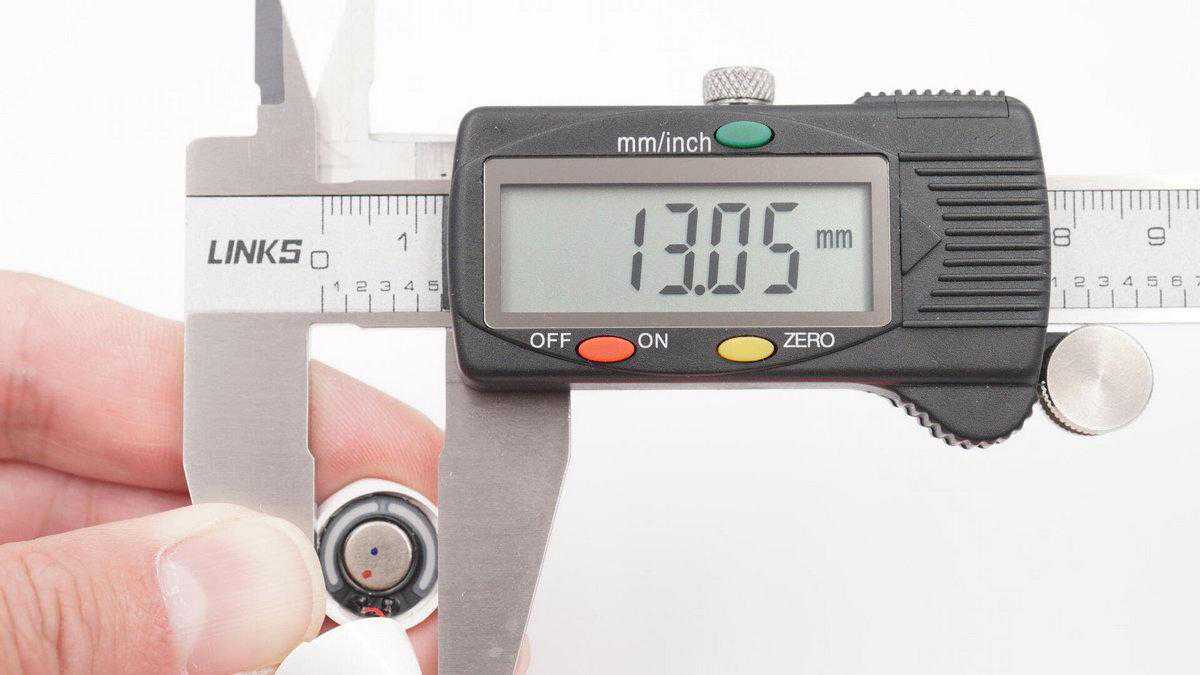

扬声器单元的直径约13mm。

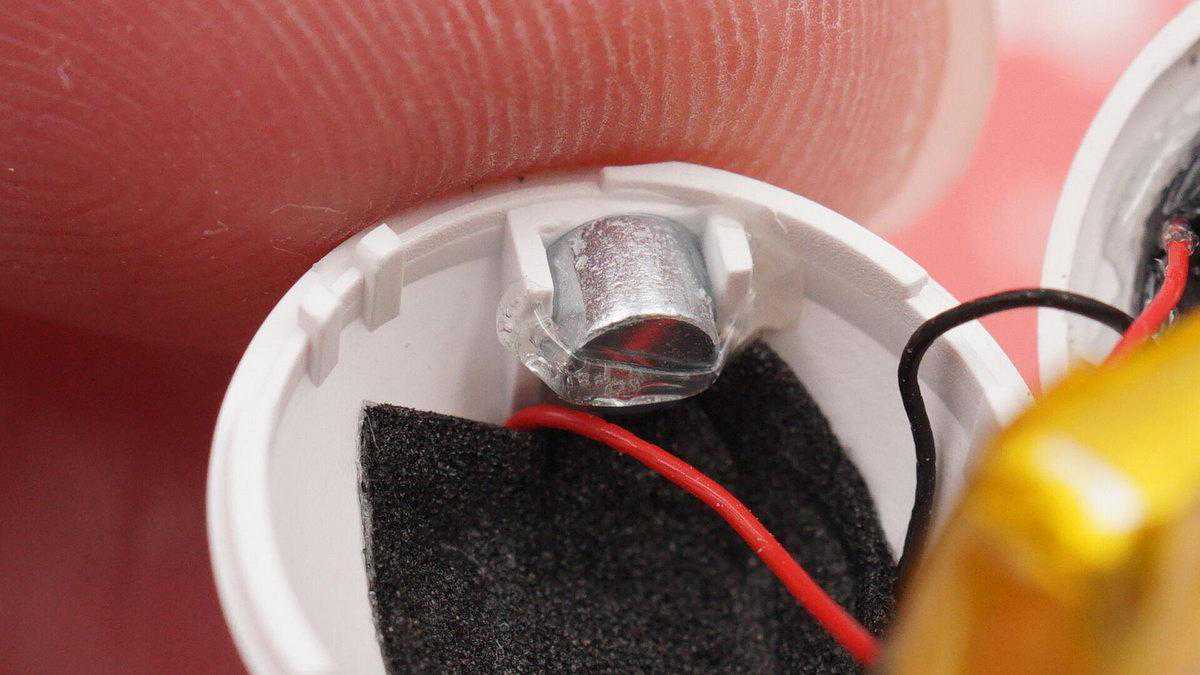

吸附充电座舱的圆柱型磁铁。

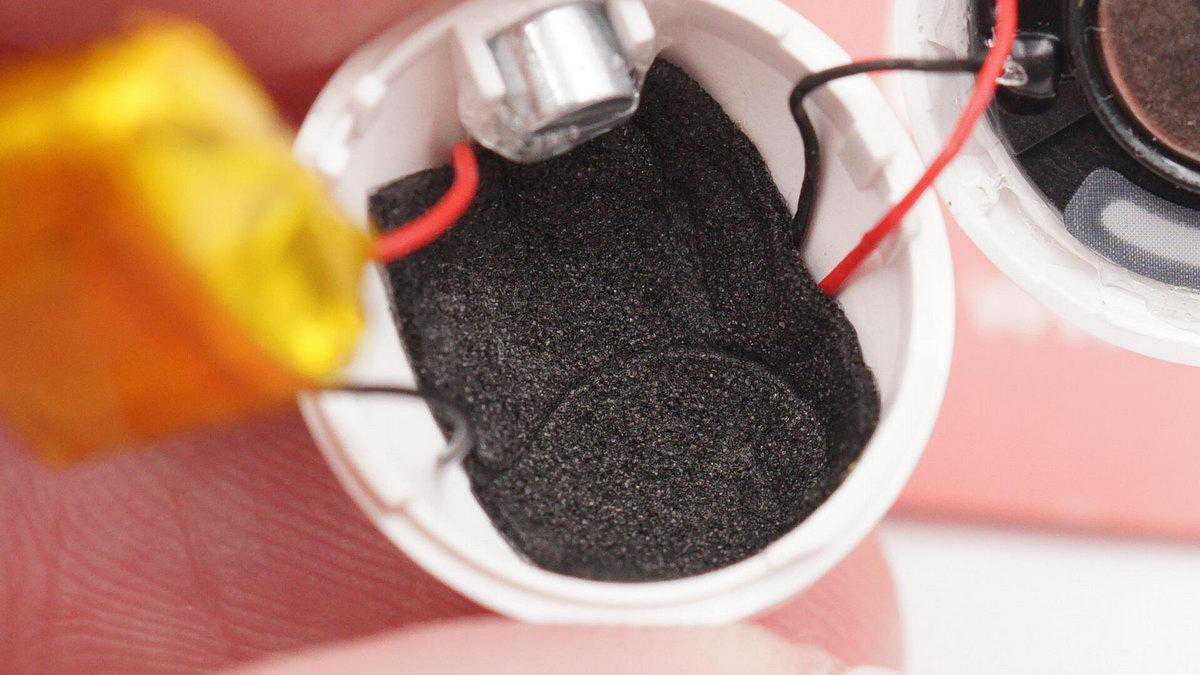

软包电池没有使用胶水固定，与壳体接触位置有泡棉填充，避免晃动引发异响。
软包电池与一元硬币的尺寸对比。
耳机内采用的软包电池同样来自深圳市金宇宙能源有限公司，型号JYZ450911，额定电压3.7V，额定容量30mAh/0.111Wh。

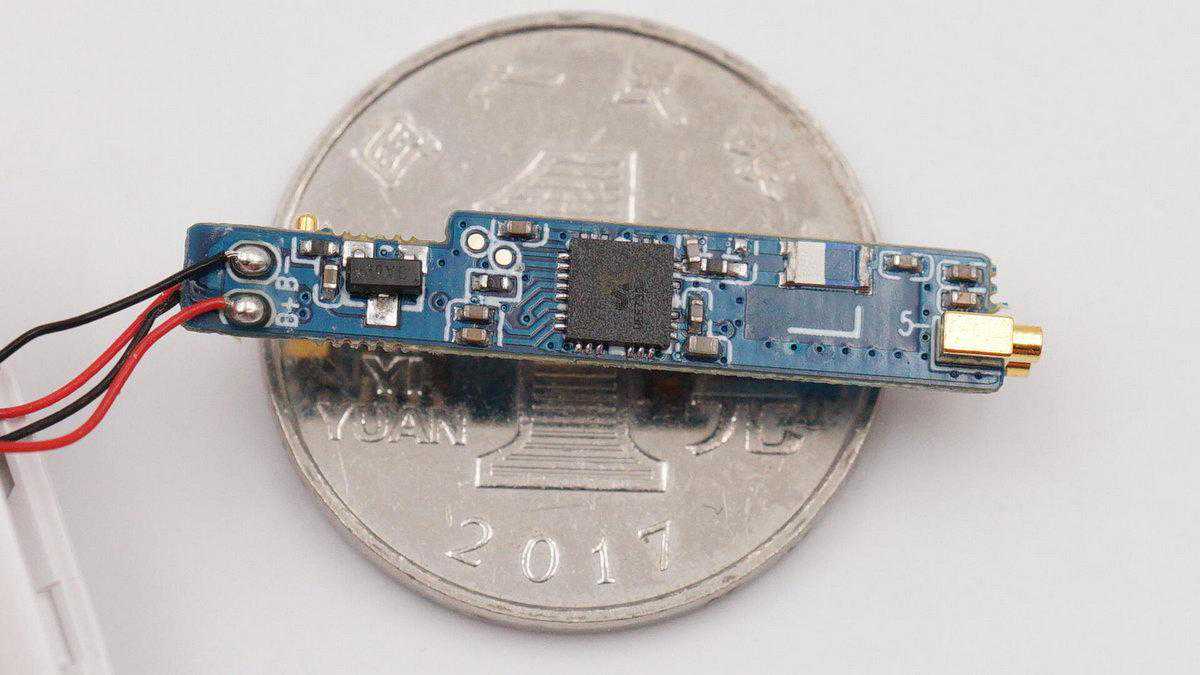

条形主板与一元硬币的尺寸对比。

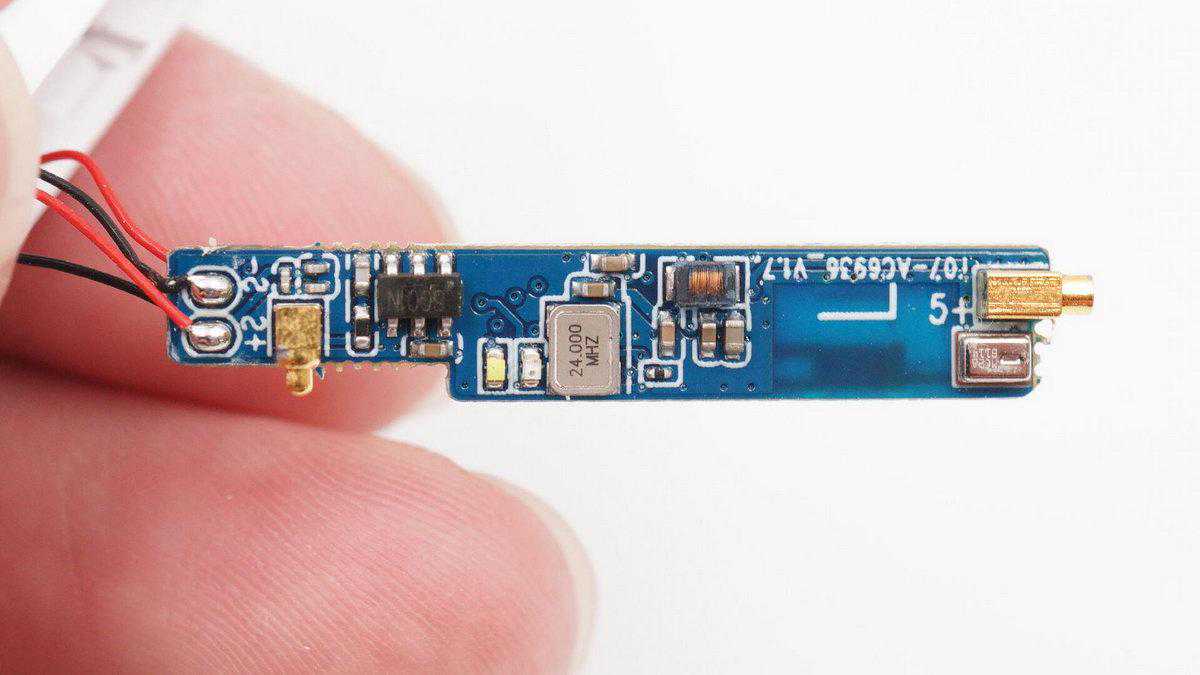

主板一侧电路展示，主控芯片集成度很高。
主板另一侧电路展示。

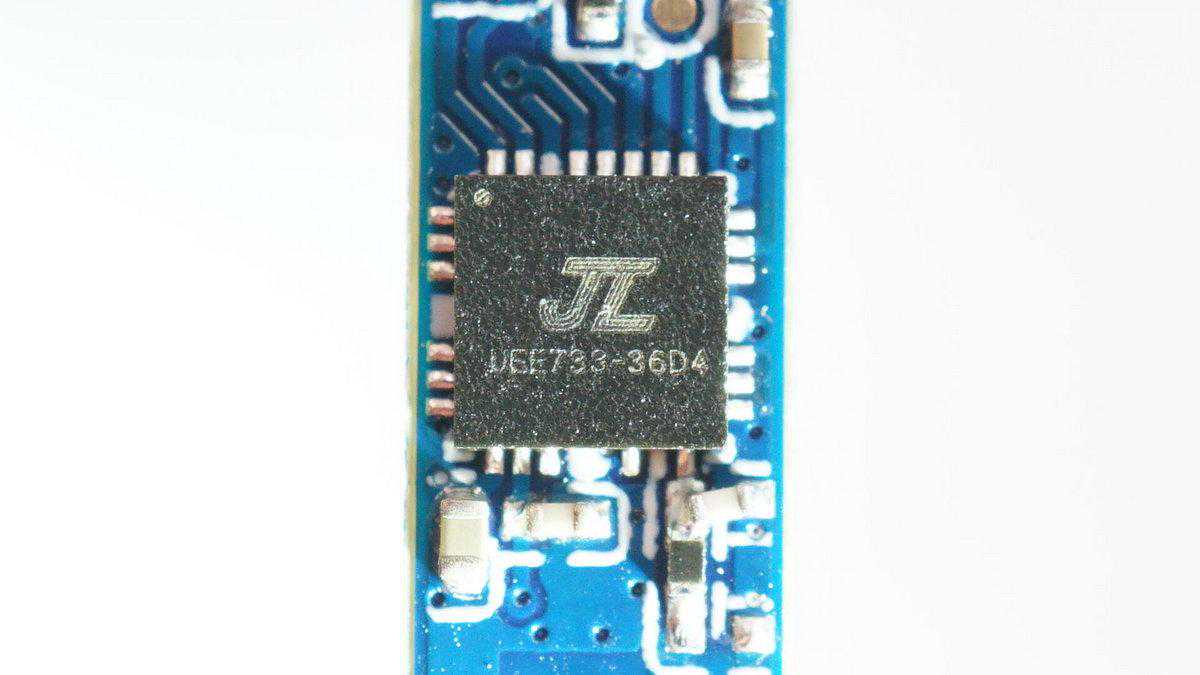

奋达E2真无线耳机的主控芯片是杰理AC6936D，属于杰理AC693N系列，该系列芯片首创了充电脚通讯专利技术，并且采用QFN4*4mm的超小封装设计。
杰理AC6936D支持蓝牙5.1，具有6mA超低功耗，自动配对、恒流充电、无损解码、HFi音质；支持立体声双耳通话，开机秒连，高清通话低延时，智能双发主从无缝切换，支持空中升级，智能充电仓，生产方便。
据我爱音频网拆解了解到，目前已有Tezo、飞利浦、摩托罗拉、亚马逊、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品大量采用了杰理方案。
杰理AC6936DTWS耳机芯片标准原理图。
为蓝牙芯片提供时钟的晶振特写，频率24.000MHz。旁边有两颗LED指示灯。
贴片陶瓷蓝牙天线特写，用于传输无线信号。
连接触控感应金属化棉的顶针。
丝印8001N的触控检测IC。
丝印3A0b的一体化锂电池保护IC，SOT23-3封装。
镭雕MC28BLL4的MEMS硅麦。
给耳机电池充电的铜柱。
拆解全家福。
我爱音频网总结
奋达E2真无线蓝牙耳机的充电盒为鹅卵石造型，比较小巧，ABS+PC光滑材质，不易沾染指纹；耳机为柄状半入耳式设计，单只耳机的重量轻至3.35g，加上人体工学设计贴合耳道，可以让佩戴更舒适。
内部电路方面，充电盒通过USBType-C接口输入电源，思远SY8821集成度较高，支持输入过压保护，内部集成电池充放电模块，可配置指示灯，支持Hall控制，无需外部MCU，单芯片实现TWS充电仓应用设计；软包电池来自金宇宙，容量300mAh。
耳机部分，奋达E2真无线耳机的主控芯片是杰理AC6936D，集成度也比较高，支持蓝牙5.1，具有低功耗、自动配对、恒流充电、立体声双耳通话、智能双发主从无缝切换等特点。耳机采用贴片陶瓷天线传输蓝牙信号，电容式触控方案有独立检测IC，单麦克风用于通话拾音，软包电池容量30mAh同样来自金宇宙，有锂电保护IC。
