充电头网拿到了KOVOL科沃的一款氮化镓充电器，这款充电器采用白色机身，配有折叠美规插脚，便于日常携带和收纳。充电器配有双USB-C接口，均支持140快充，并支持功率自动分配。
充电器机身侧面设有LED指示灯，用于指示电源状态。充电器内部还使用了氮化镓和碳化硅第三代半导体器件，提高效率，降低发热并减小体积。接下来就带来科沃这款140W氮化镓双USB-C口充电器的拆解，一起看看内部的用料和做工。
科沃140W氮化镓充电器开箱
包装盒正面印有KOVOL品牌、产品名称、外观、140W以及下方四大卖点标识。
背面印有产品卖点、参数以及认证等信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
打开包装取出充电器。
科沃140W双USB-C氮化镓充电器外观设计与此前拆解的1A1C版本的相似，机身表面也是细纹磨砂处理，此外大小相当。
机身正面中心印有KOVOL品牌。
侧面印有充电器参数。
产品参数特写
型号：P66-2C-140W-UK
输入：100-240V~50/60
输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V5A、20.5V5A、28V5A
PPS：3.3-21V3A
USB-C1+USB-C2：92.4W+42W
92.4W：5.2V3A、9V3A、12V3A、15V3A、20.3、28
PPS：3.3-21V3A
42W：5.2V3A、9V3A、12V3A、15V2A、20、28
PPS：3.3-11V3A
充电器通过了CE、UKCA认证，以及VI级能效认证。
输入端配备可折叠美规插脚，收纳自如方便携带。
另一端配置双USB-C接口以及指示灯环，接口胶芯均为绿色。

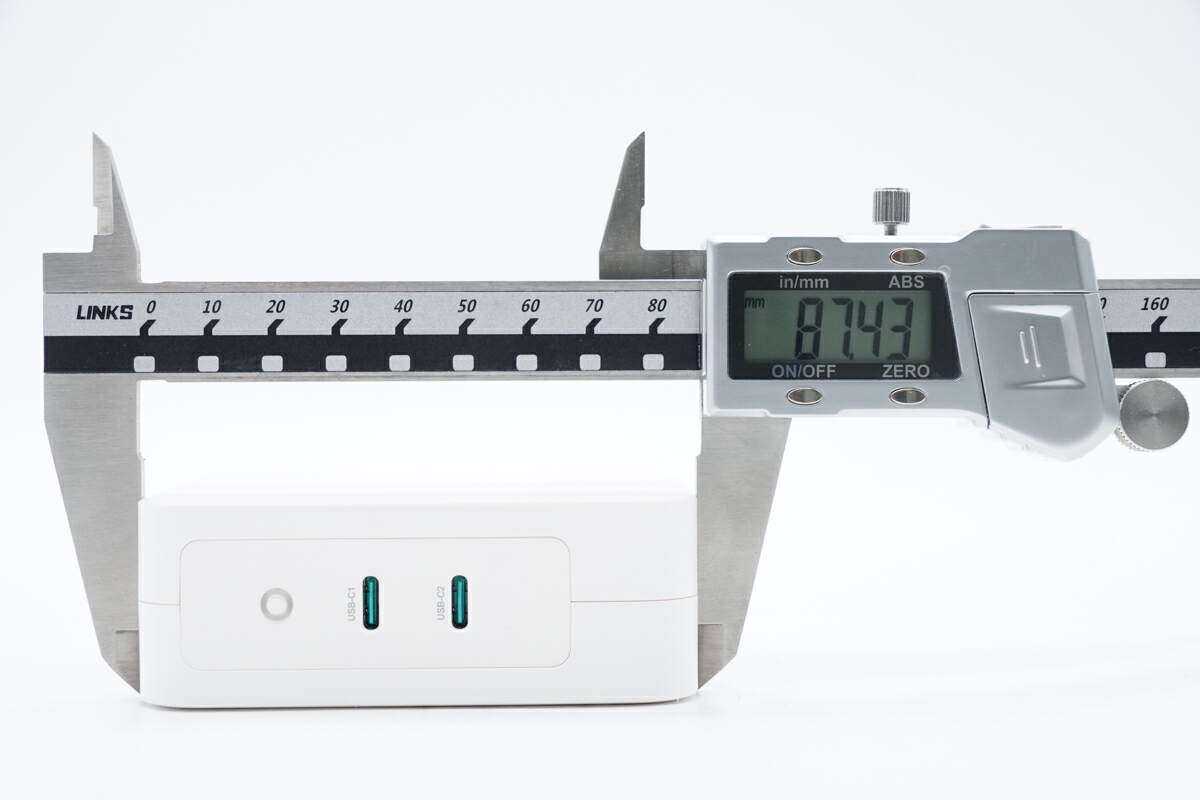

实测充电器机身长度为87.43mm。
宽度为69.06mm。
厚度为32.63mm。
和苹果140W充电器对比，科沃140W氮化镓充电器要小一点。

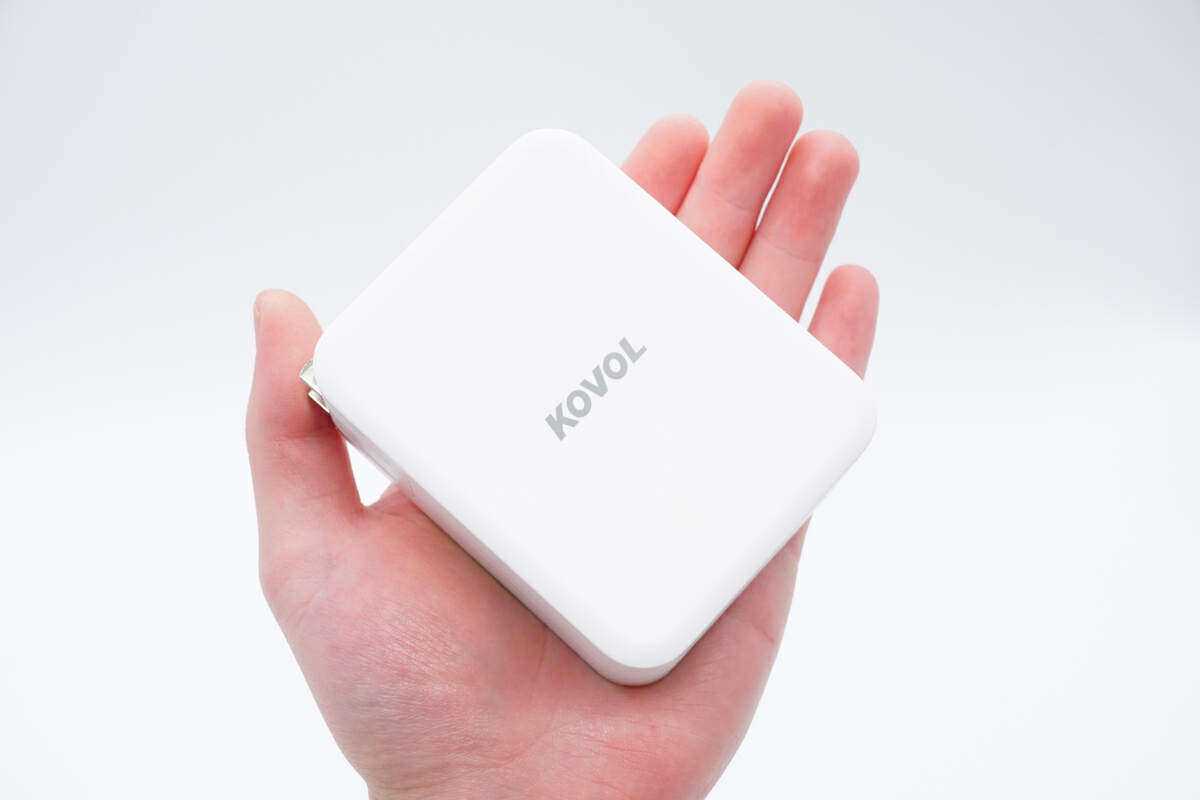

充电器拿在手上的大小直观感受。
另外测得充电器净重约为305g。
通电状态下，指示灯圈亮蓝色光。

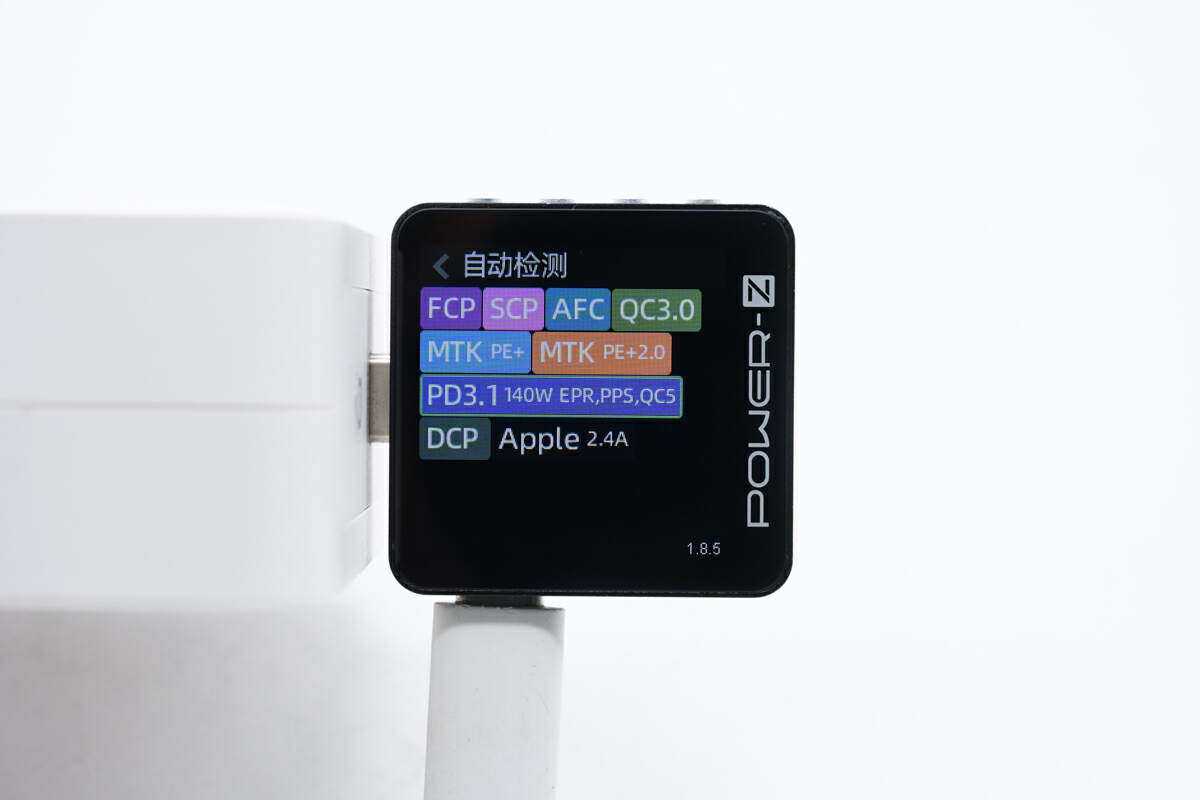

使用ChargerLABPOWER-ZKM003C测得USB-C1口支持FCP、SCP、AFC、/5、、、PPS、DCP、充电协议。

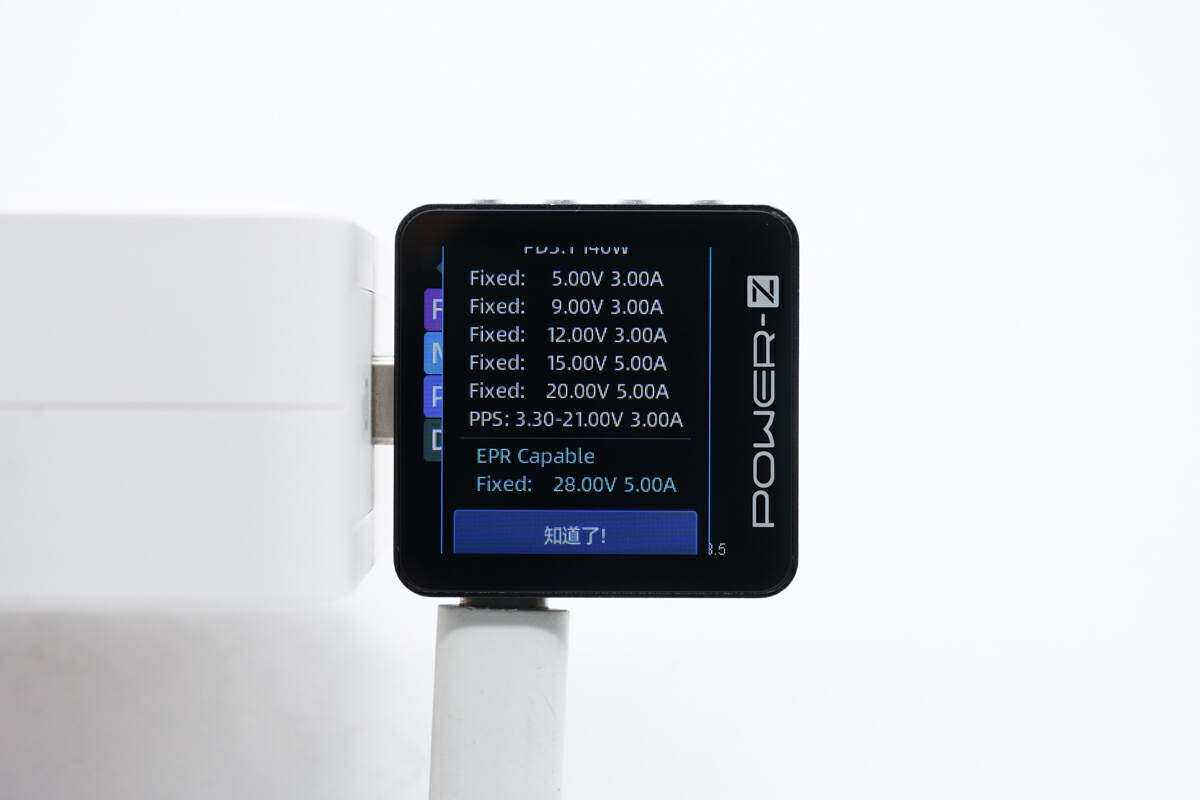

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V5A、20V5A、28V5A六组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的相同。
此外PDO报文也一样，两个USB-C口单口输出性能一样，支持功率盲插，日常使用方便。
科沃140W氮化镓充电器拆解看完了科沃这款氮化镓充电器的外观和测试，下面就进行拆解，一起来看看内部的用料和做工。

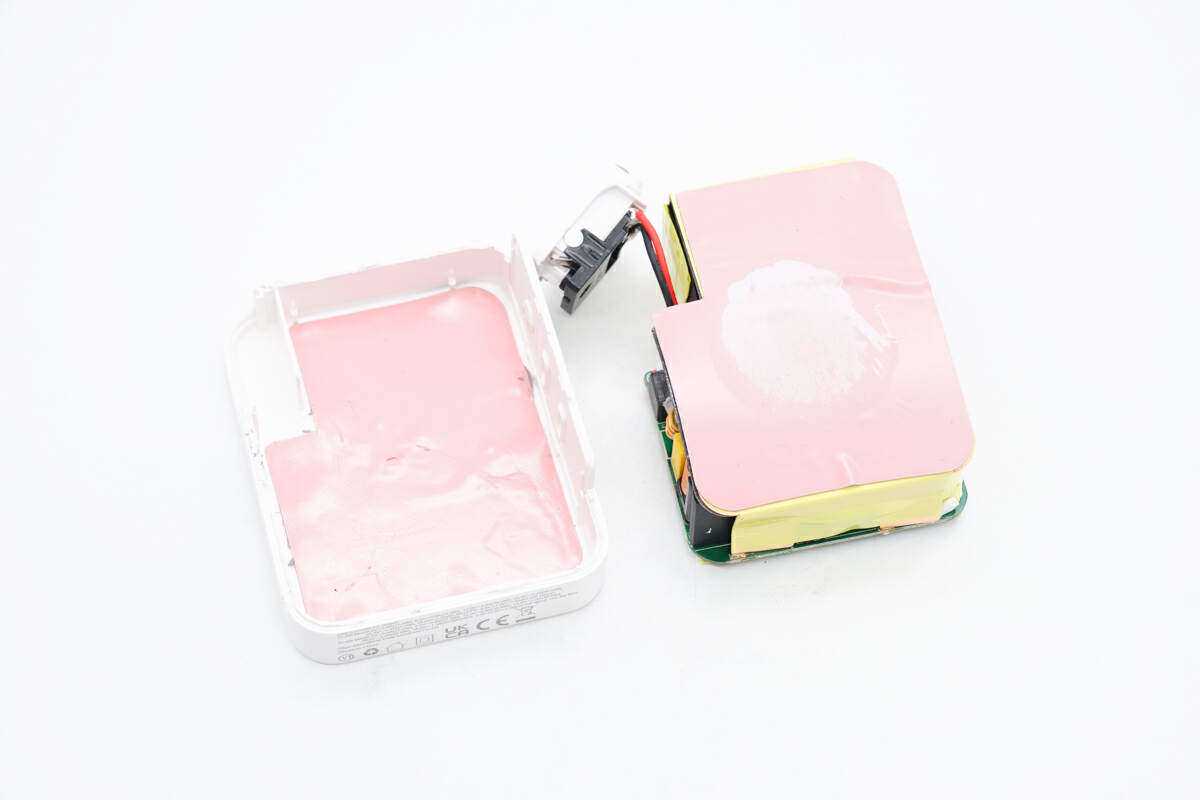

首先沿壳体接缝拆开充电器外壳，内部PCBA模块粘贴导热垫。
导热垫涂有胶水固定。

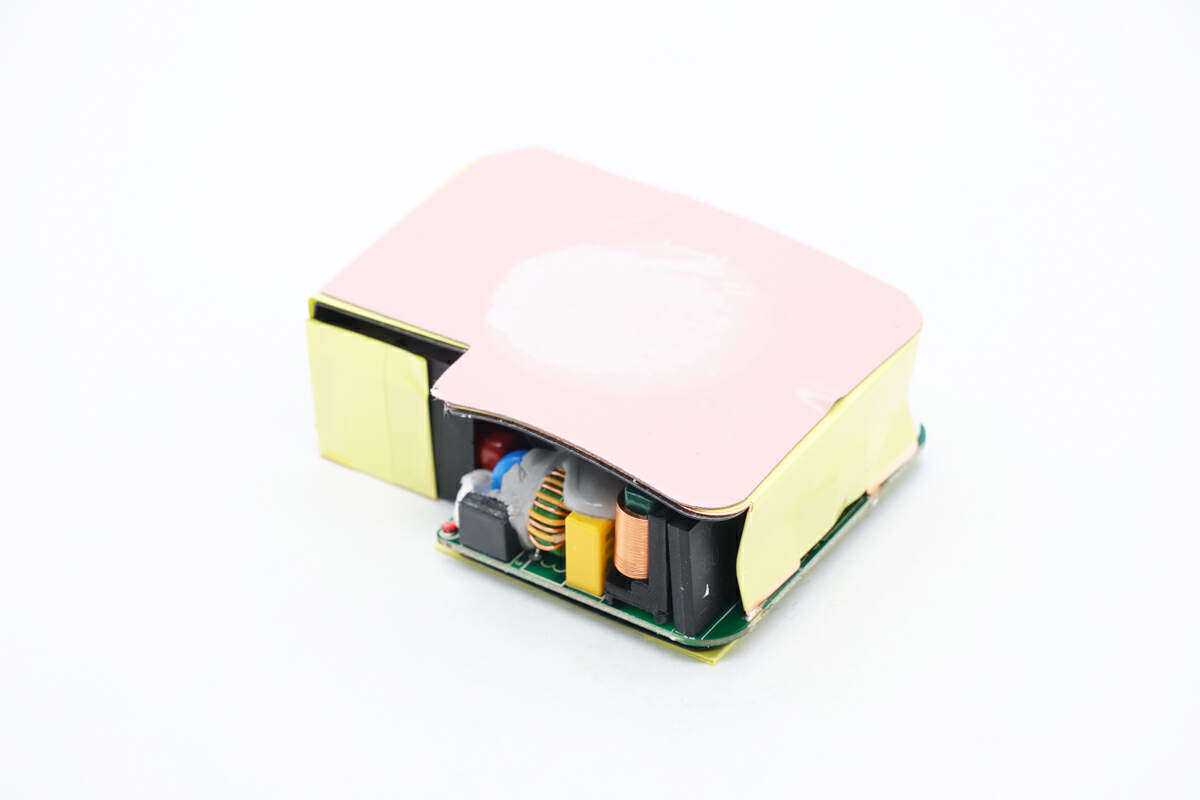

PCBA模块两面均覆盖粉色导热垫，并打胶固定。

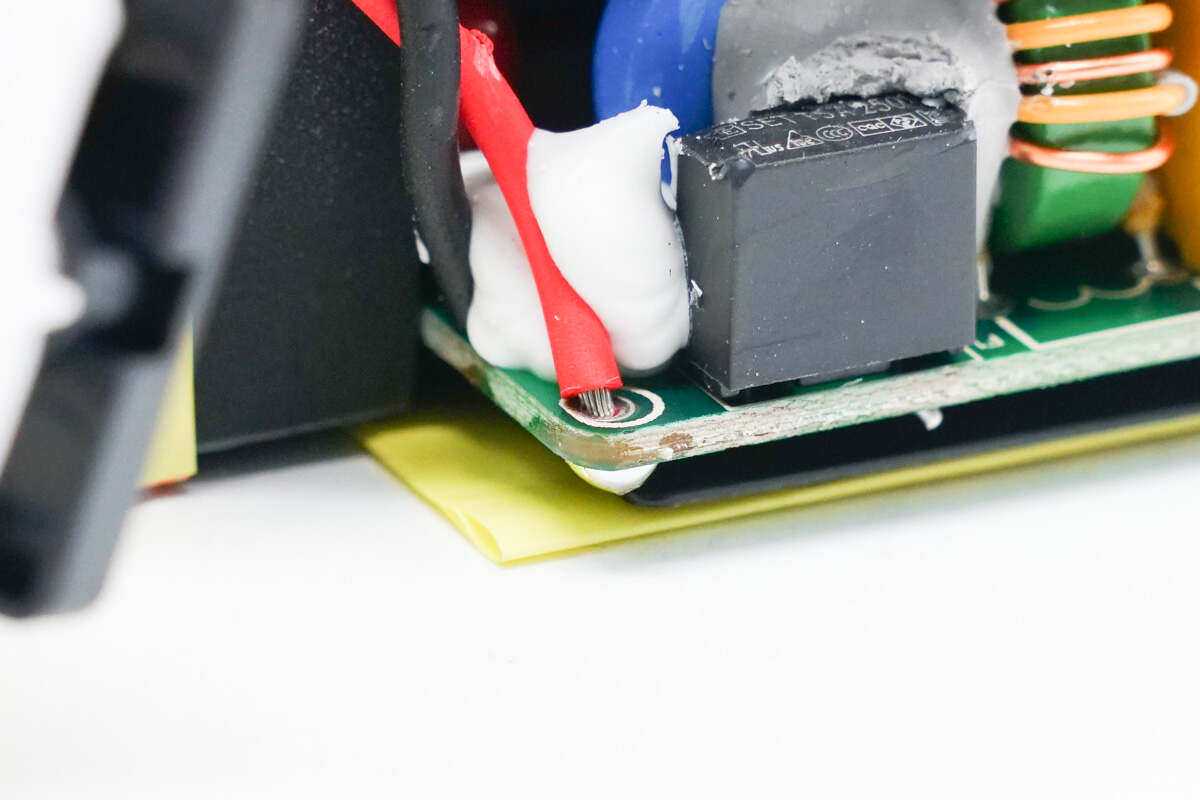

PCBA模块通过导线焊接连接到折叠插脚。
在PCBA模块正反面设有散热铜片和导热垫加强散热。
使用游标卡尺测得PCBA模块长度约为80.9mm。
PCBA模块宽度约为62.6mm。
PCBA模块厚度约为26.8mm。
拆下PCBA模块正反面的散热片，对应发热元件打胶通过散热片散热。
其中正面元件之间空隙全部被导热胶填充，起到加固和散热作用。
背面氮化镓开关管，PFC开关管，同步整流管均打胶加强散热。
通过对PCBA模块的观察发现，科沃这款140W氮化镓快充采用PFC+LLC+SR的高效谐振电源架构，固定电压输出。输出为降压小板供电，通过两路独立的同步降压电路，实现两个USB-C接口的快充输出。下面我们就从输入端开始了解各个器件的信息。
PCBA模块侧面一览，左侧焊接LLC变压器，中间位置焊接保险丝，共模电感，安规X2电容，共模电感和整流桥。
输入端保险丝来自诚润，规格为5A250V。
压敏电阻型号HTE10D561K，用于抑制输入浪涌。
共模电感采用漆包线和绝缘线绕制。

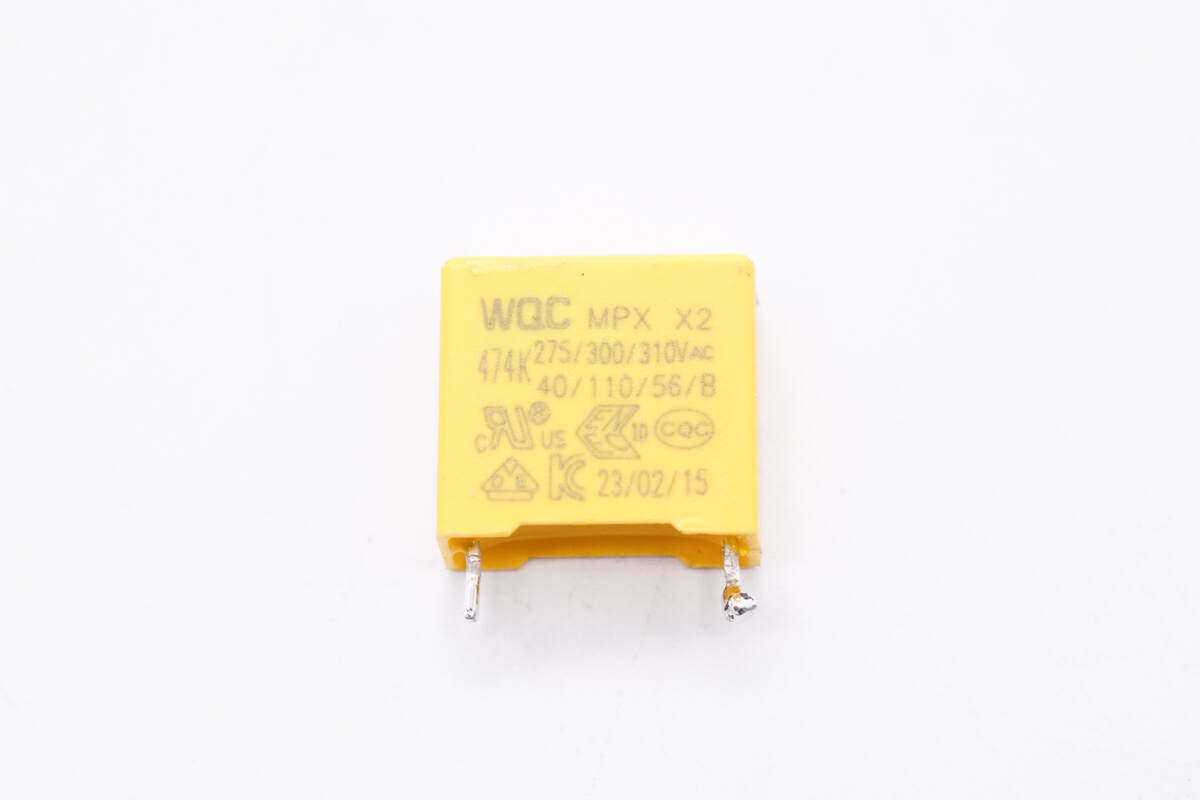

安规X2电容来自WQC威庆电子。容量为0.47μF。
第二级共模电感采用扁铜线绕制。

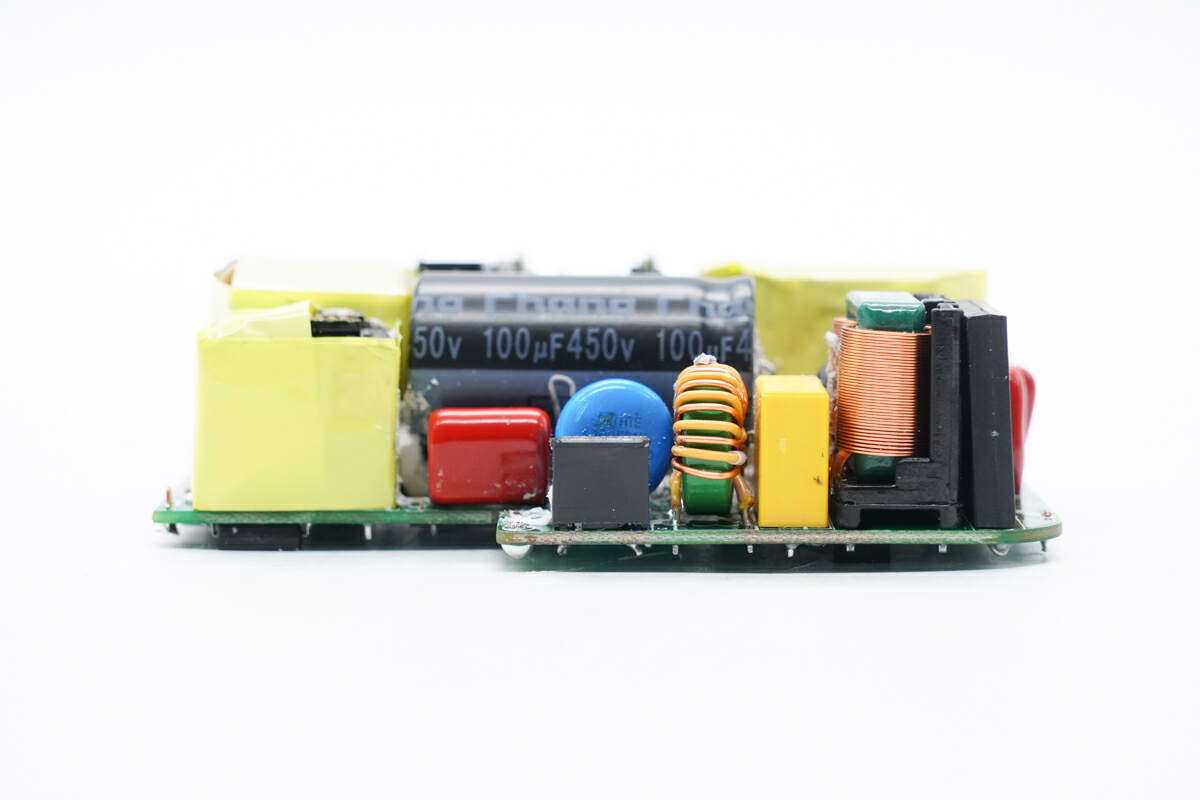

PCBA模块侧面焊接整流桥，薄膜滤波电容和PFC升压电感。
整流桥来自平伟，型号GBU1510，规格为15A1000V。
两颗薄膜电容规格为0.47μF450V。

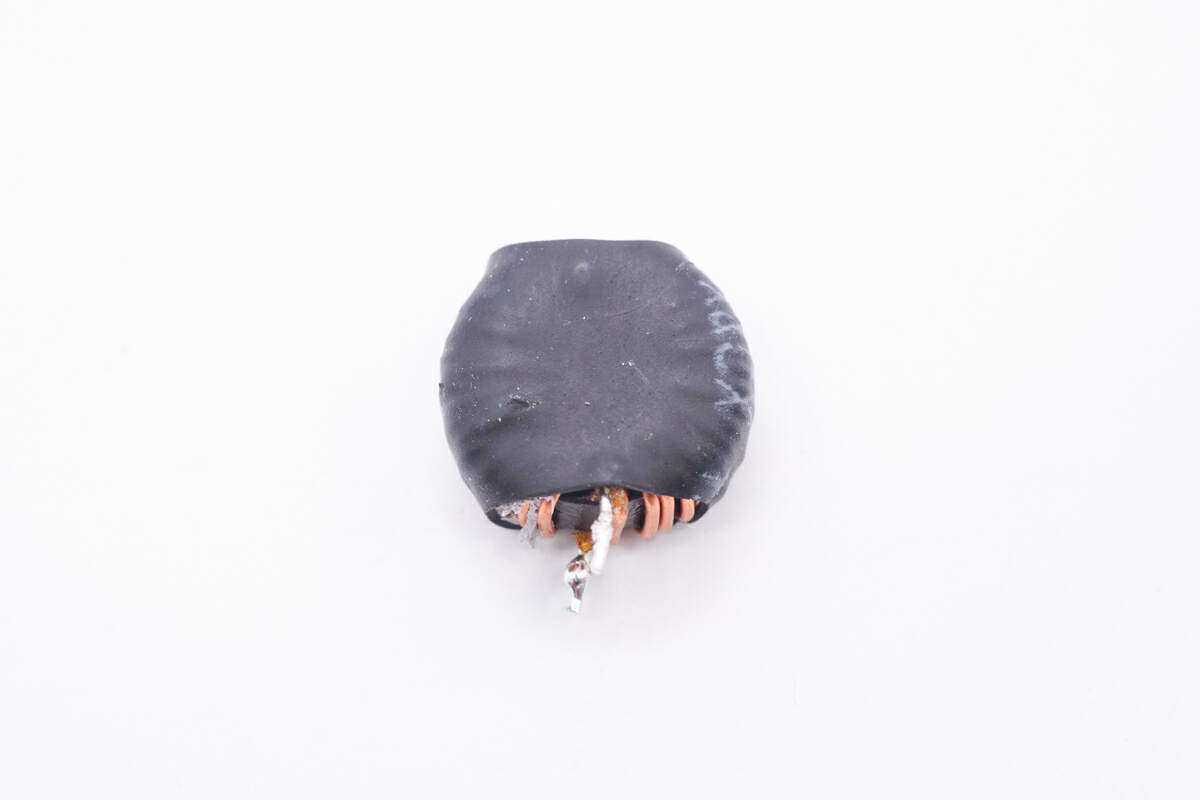

滤波电感采用磁环绕制，外套热缩管绝缘。

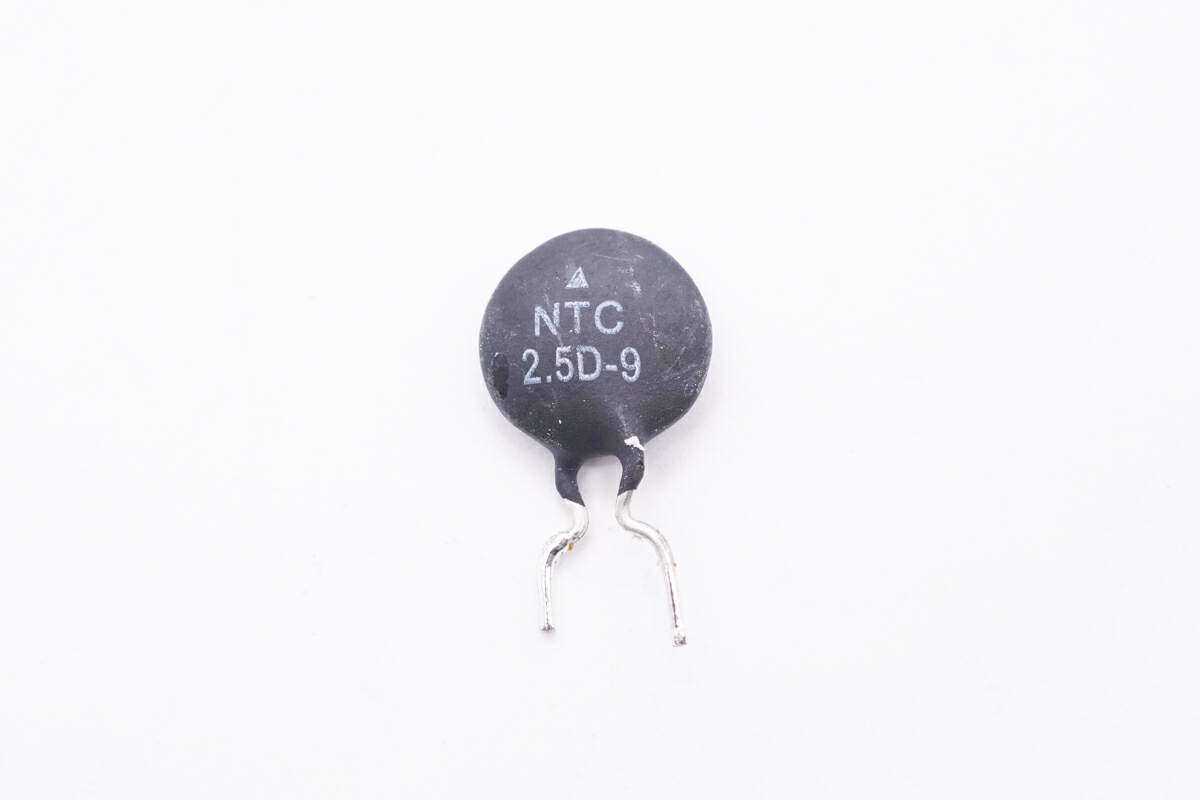

NTC热敏电阻用于抑制电容充电的浪涌电流。

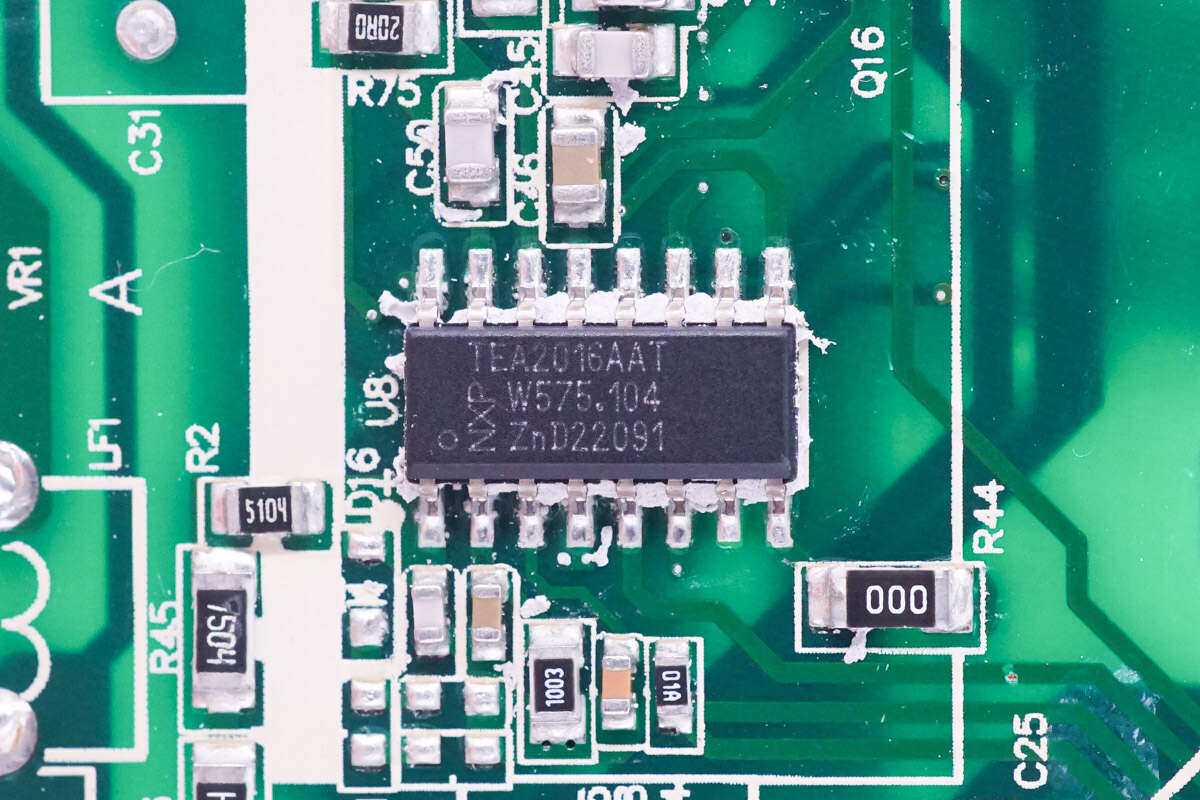

充电器初级PWM主控芯片采用NXP恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能，集成度非常高。
为主控芯片供电的滤波电容来自华威，规格为22μF50V。

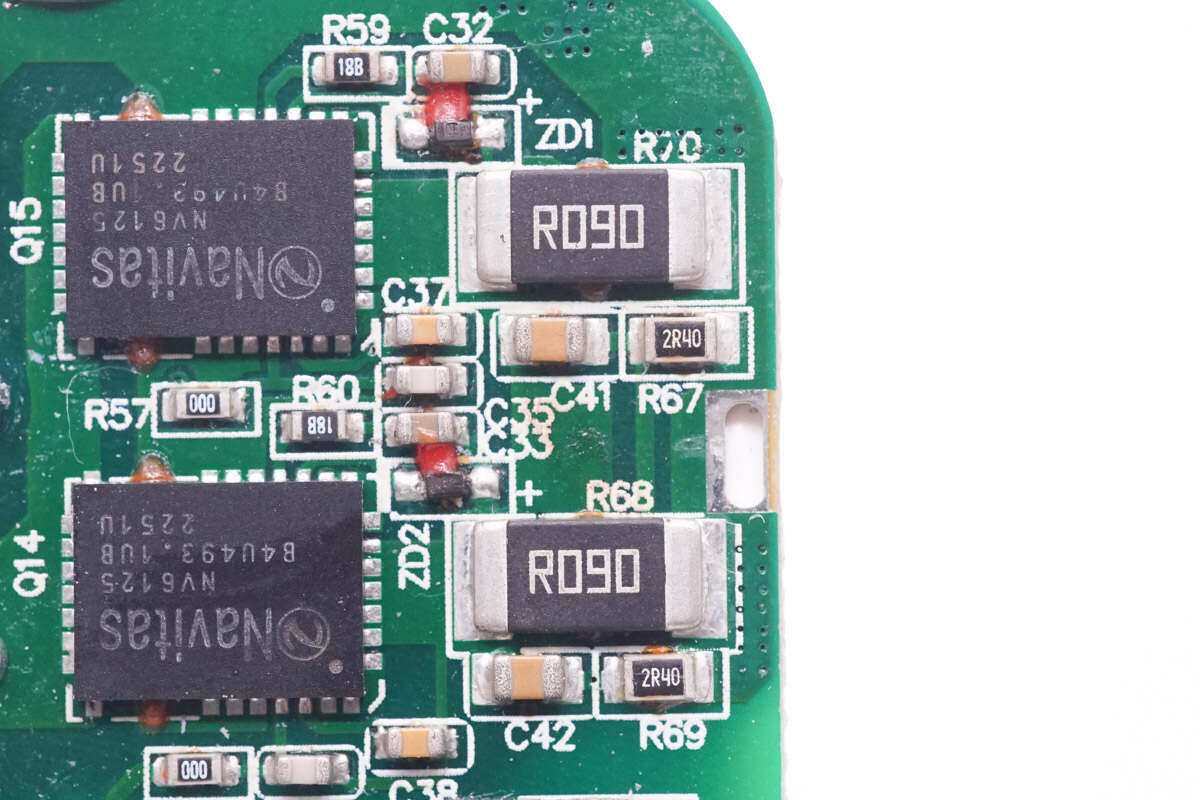

氮化镓功率开关管采用纳微NV6125，其内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。
两颗90mΩ取样电阻用于检测开关管电流。
PFC升压电感采用RM10骨架，磁芯采用胶带严密缠绕绝缘。

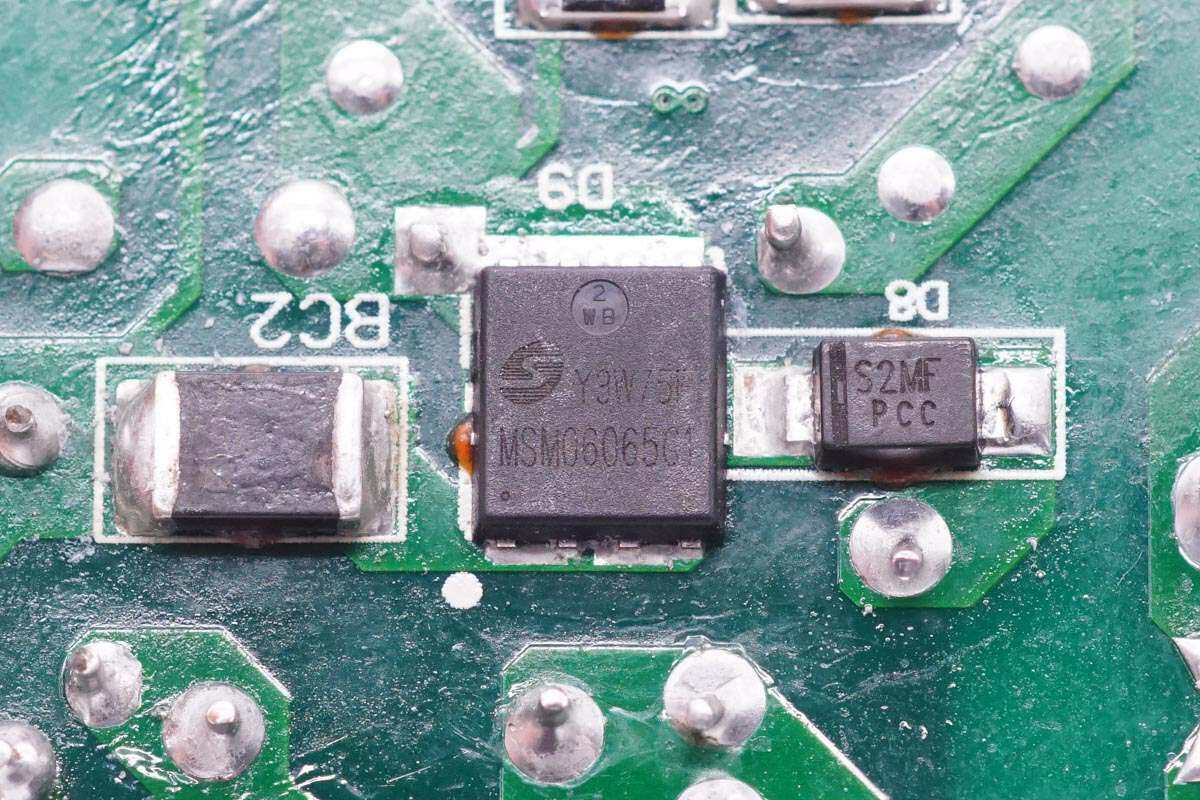

PFC整流管来自美浦森，型号为MSM06065G1，是一颗650V耐压，150℃连续正向电流6A的碳化硅二极管，采用DFN5*6封装，超薄封装节省体积，适用于高功率密度的大功率氮化镓快充应用。

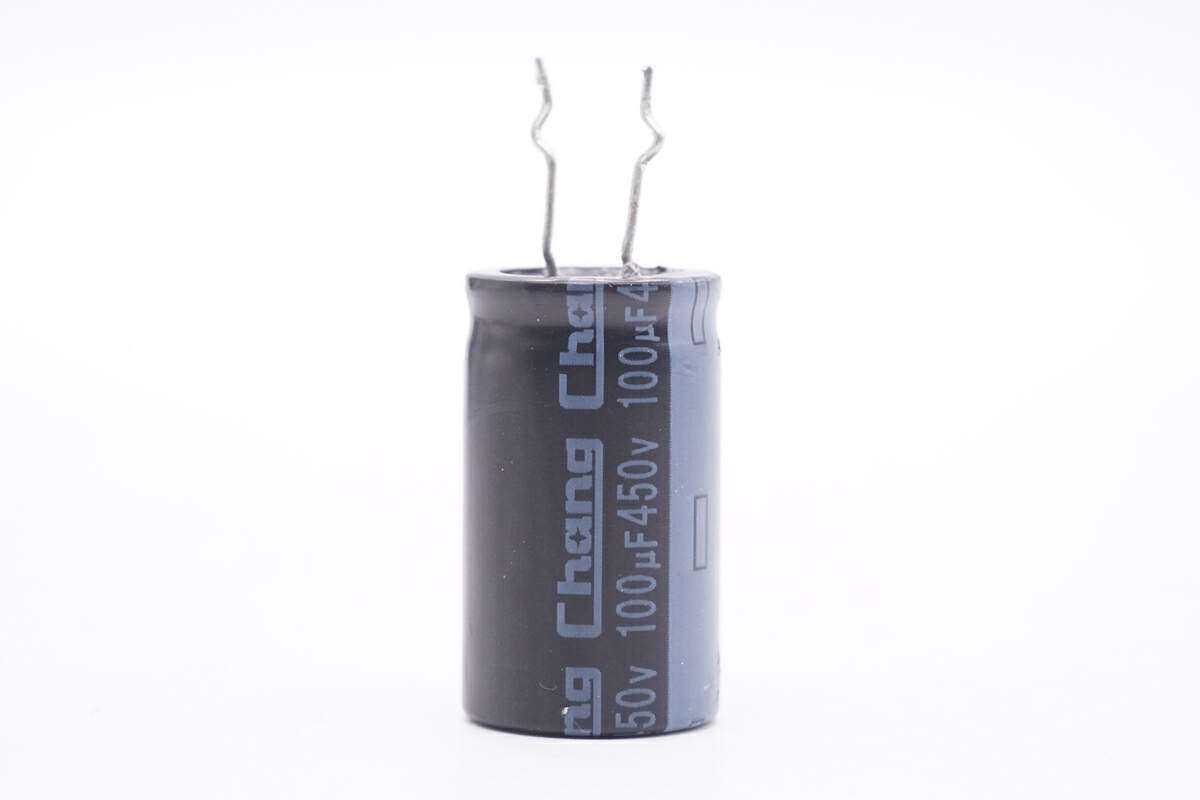

高压滤波电容来自华威，规格为100μF450V。
两颗LLC开关管来自维安，型号WMZ26N65C4，NMOS，耐压650V，导阻160mΩ，采用DFN8*8封装。

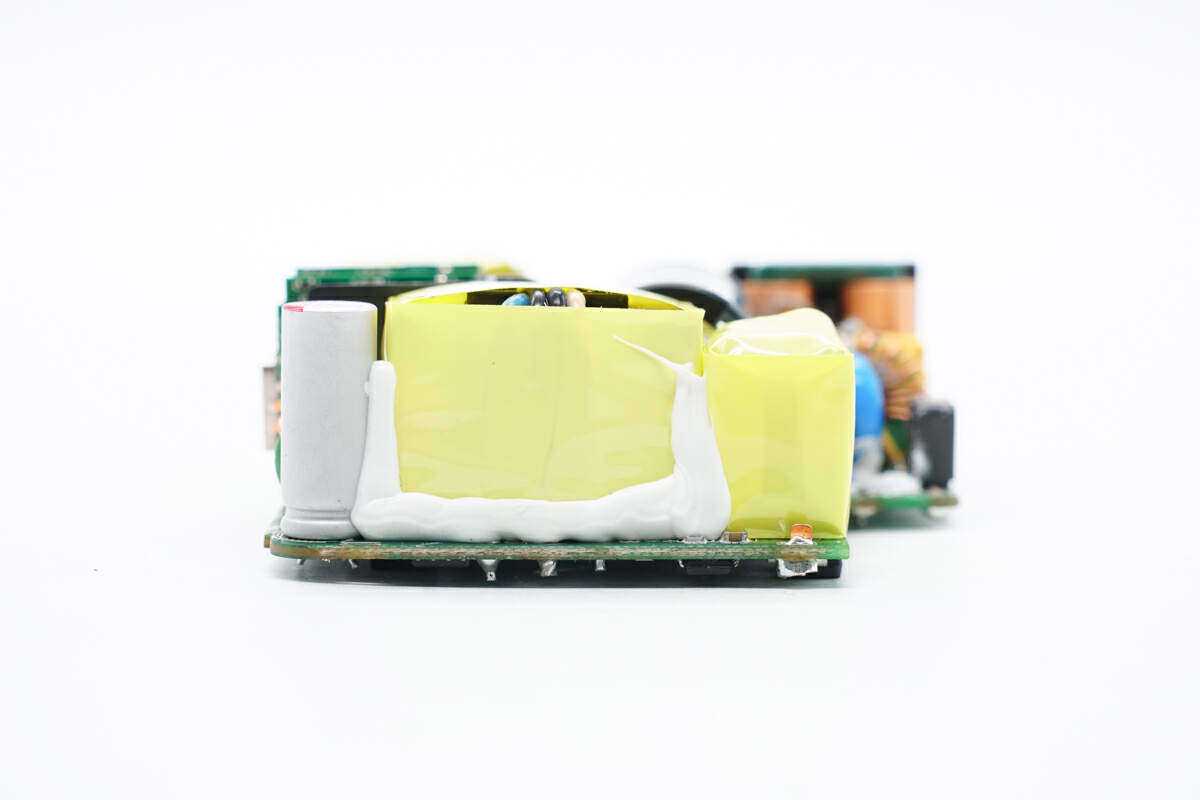

PCBA模块另一面焊接谐振电感，变压器和滤波电容，变压器底部打胶固定。
谐振电感特写，磁芯缠绕胶带绝缘。
谐振电容来自威迪电子，规格为0.033μF630V。

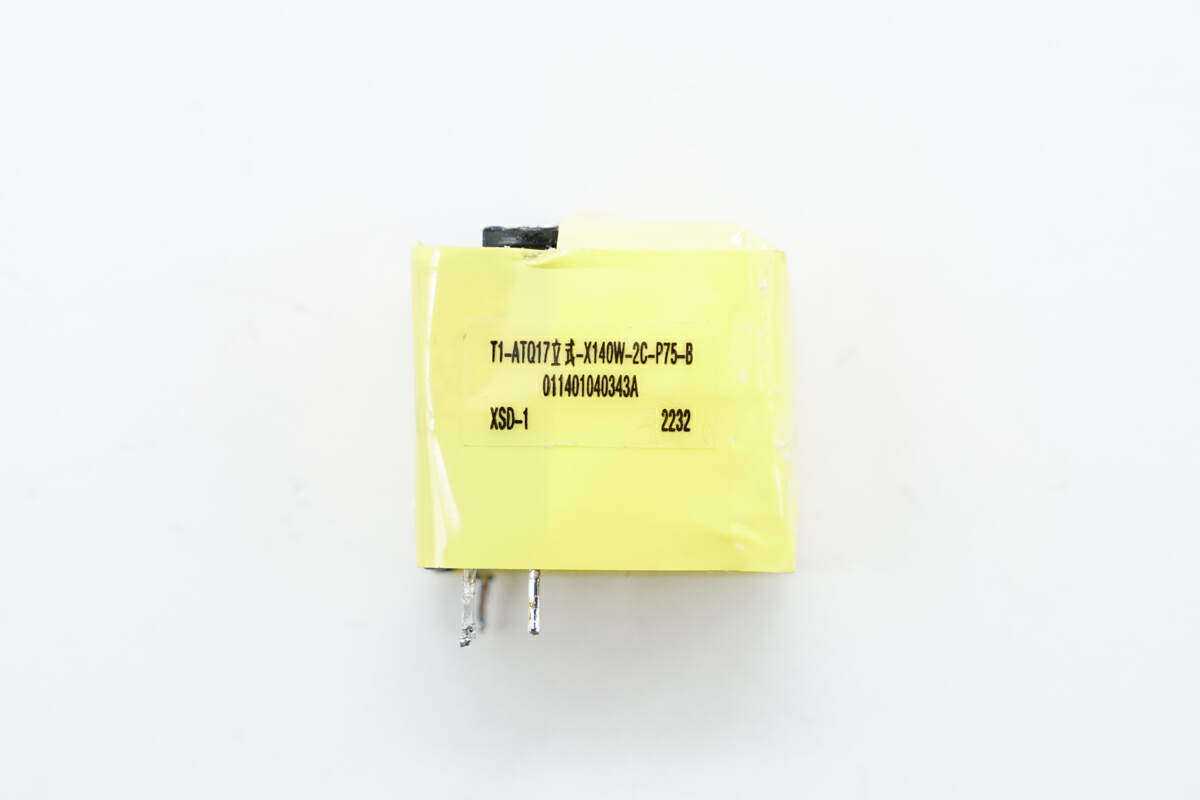

LLC变压器采用ATQ2516骨架，磁芯采用胶带严密缠绕绝缘。

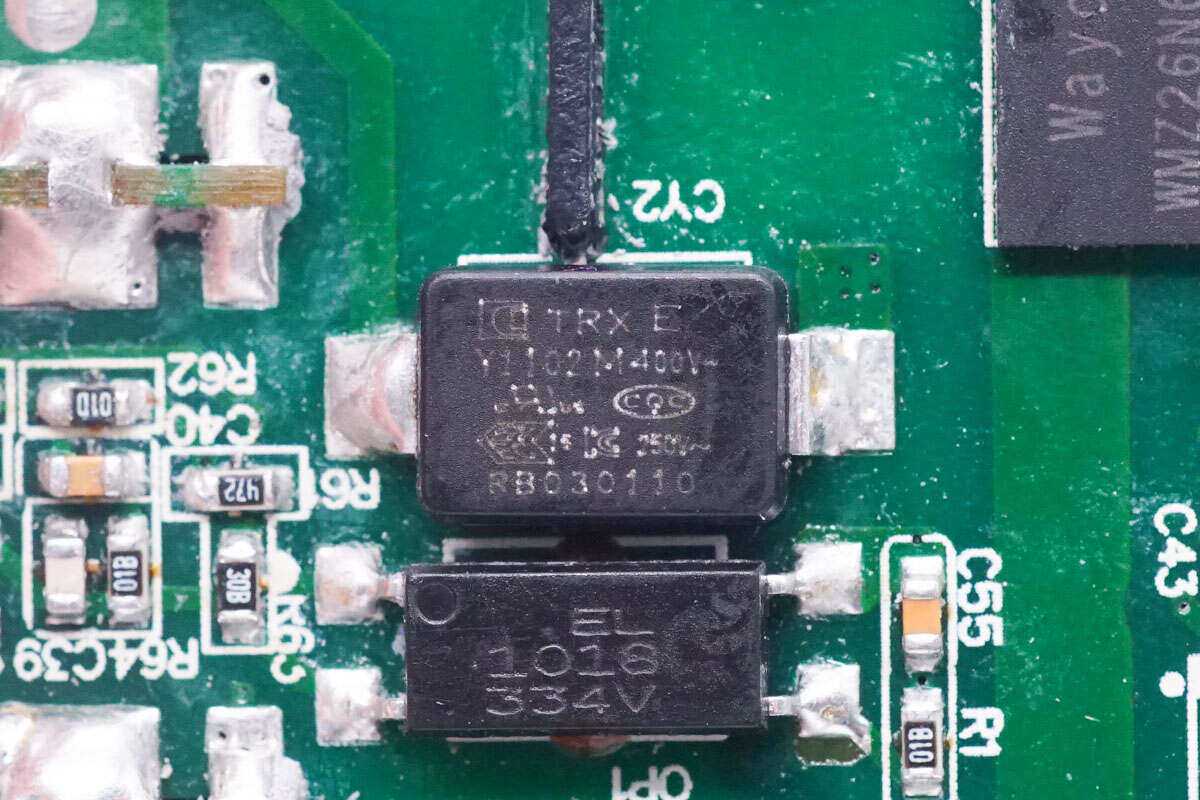

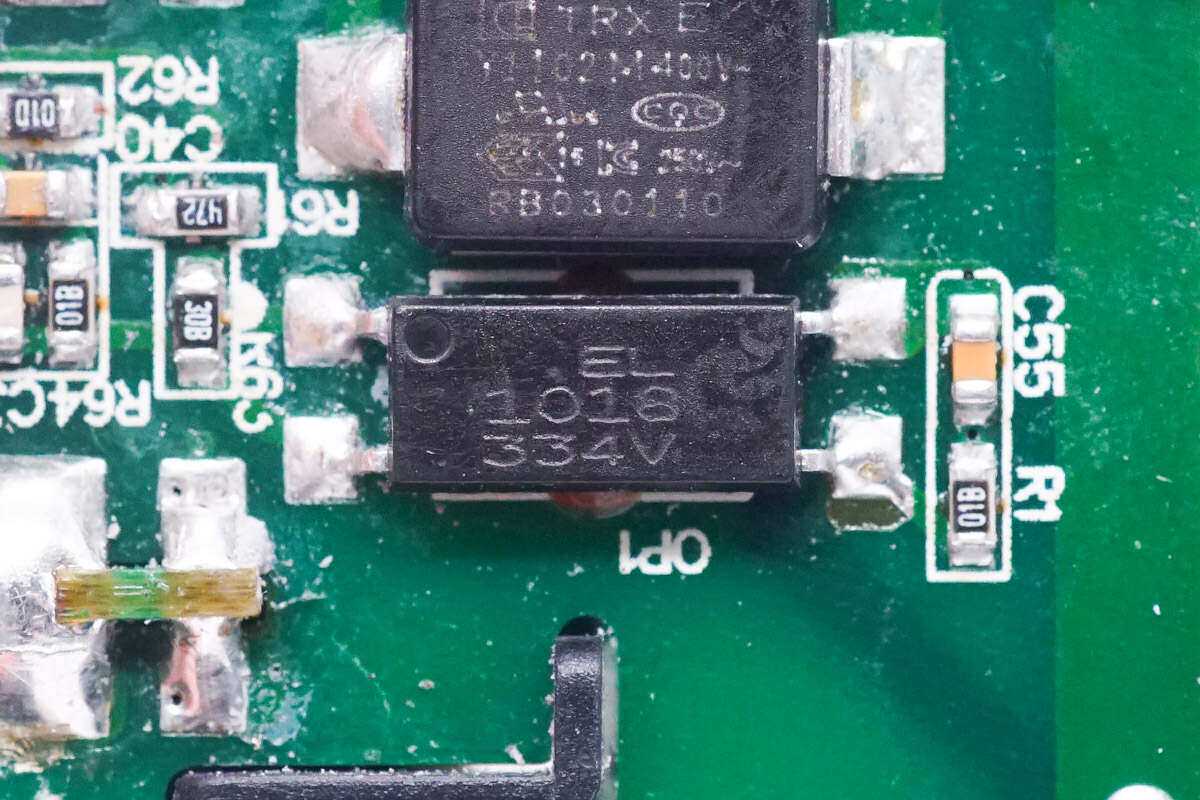

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMDTRX及DIPTY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，还应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗贴片Y电容型号相同。
同步整流控制器来自NXP恩智浦，型号为TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V工作电压，能够满足的28V输出。

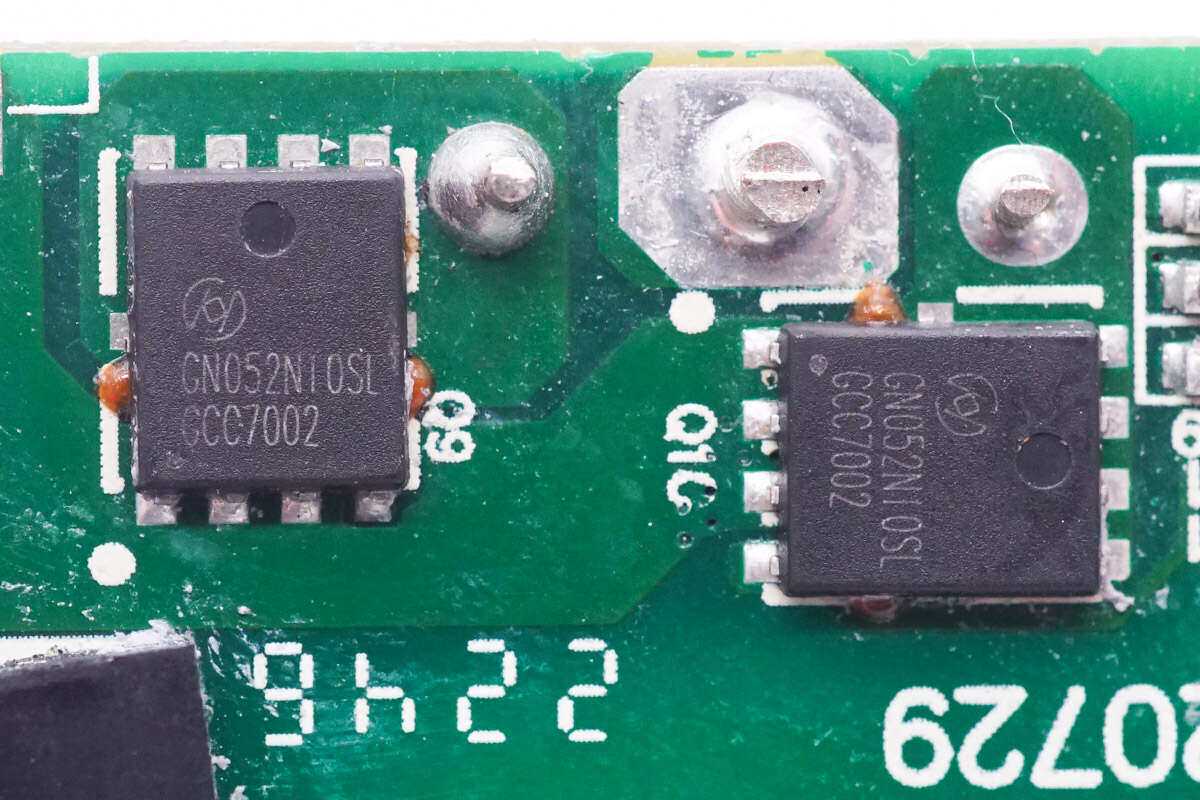

同步整流管来自恒泰柯，型号HGN052N10SL，NMOS，耐压100V，导阻4.6mΩ，采用DFN5*6封装。

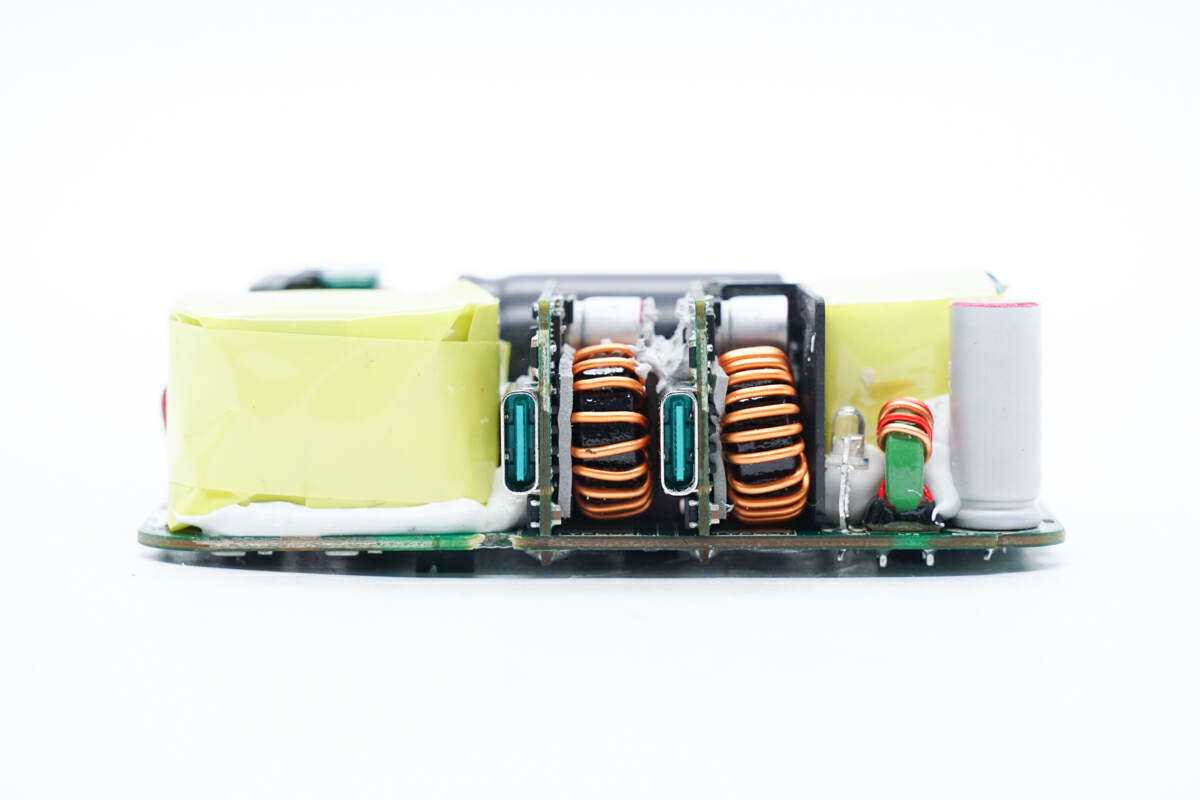

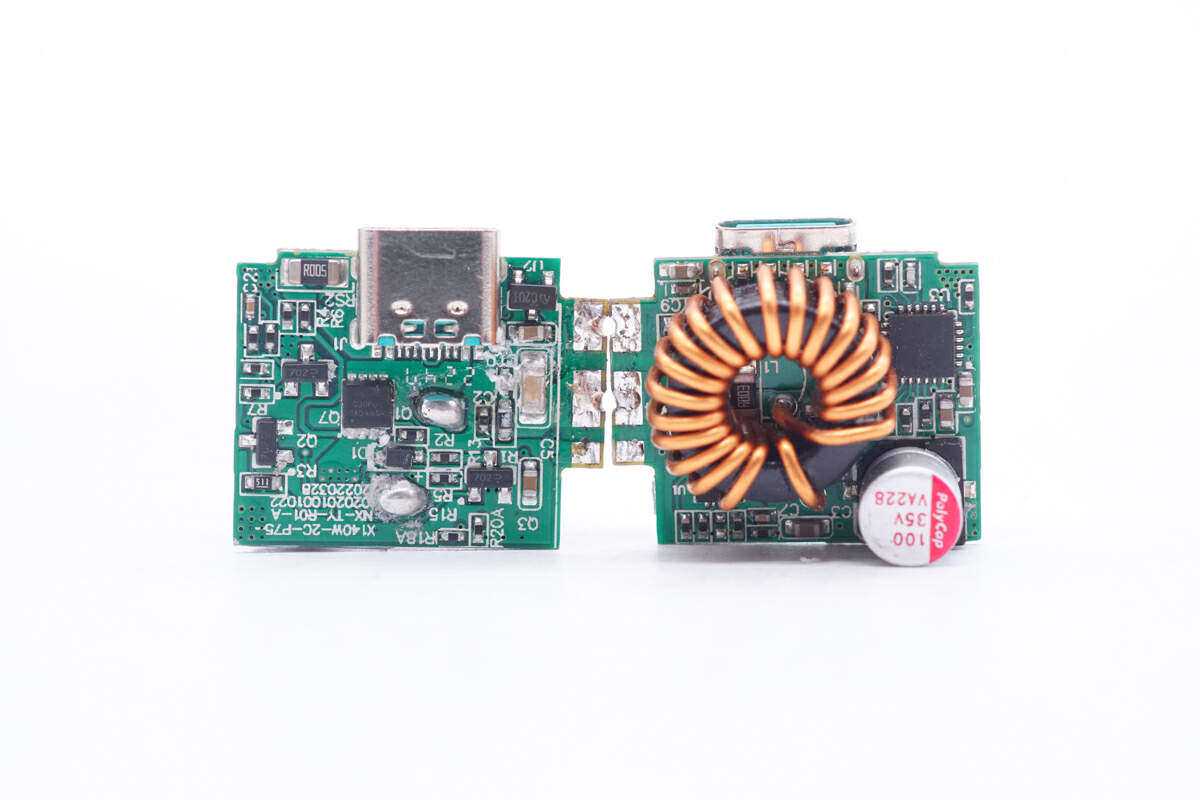

输出端焊接两块降压小板，滤波电感和滤波固态电容。
输出滤波电容来自柏瑞凯，为RT系列超高纹波电流固态电容，规格为680μF35V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被华为、OPPO、vivo、小米、荣耀、三星、联想、传音、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。
输出滤波电感采用磁环绕制，底部胶水固定电木板绝缘。
由于充电器两个输出接口规格完全相同，两块USB-C小板用料也完全相同，这里选择一块小板进行介绍。

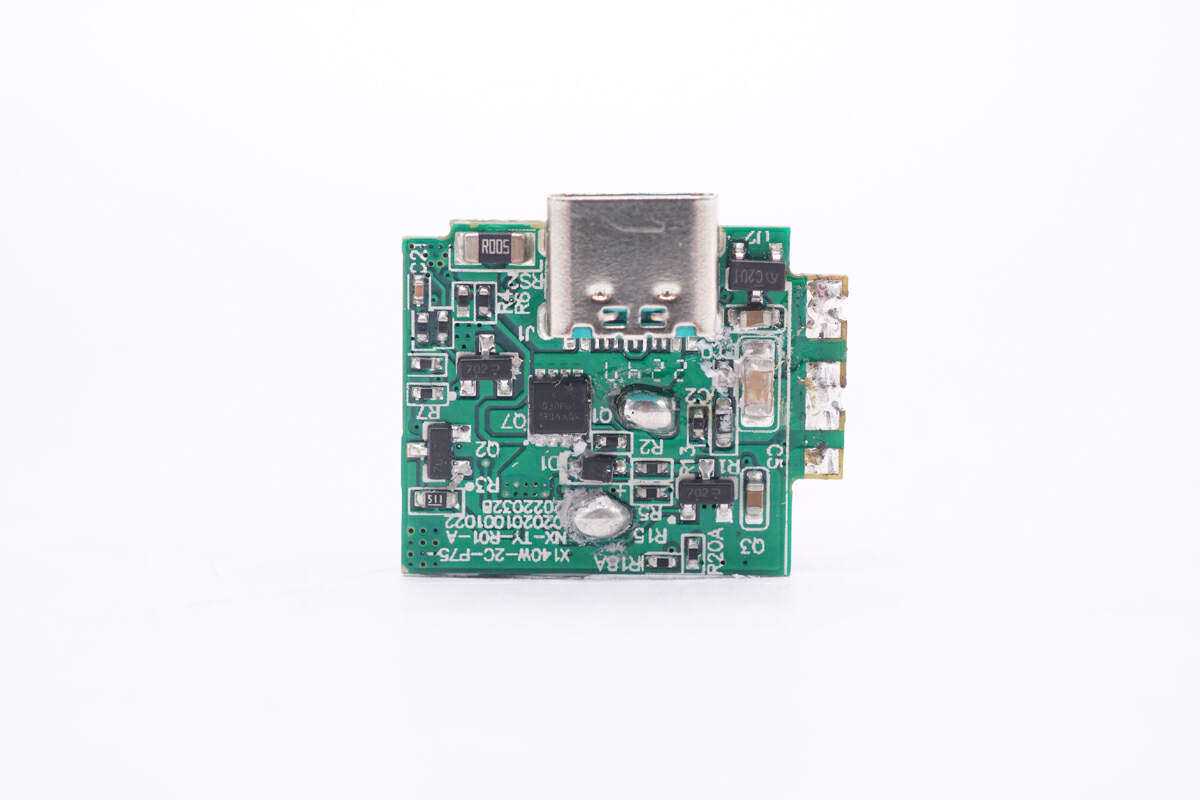

USB-C接口降压小板正面一览，焊接降压电感，降压开关管，协议芯片，同步降压控制器和输出滤波电容。
背面焊接VBUS开关管，电流取样电阻和USB-C母座。

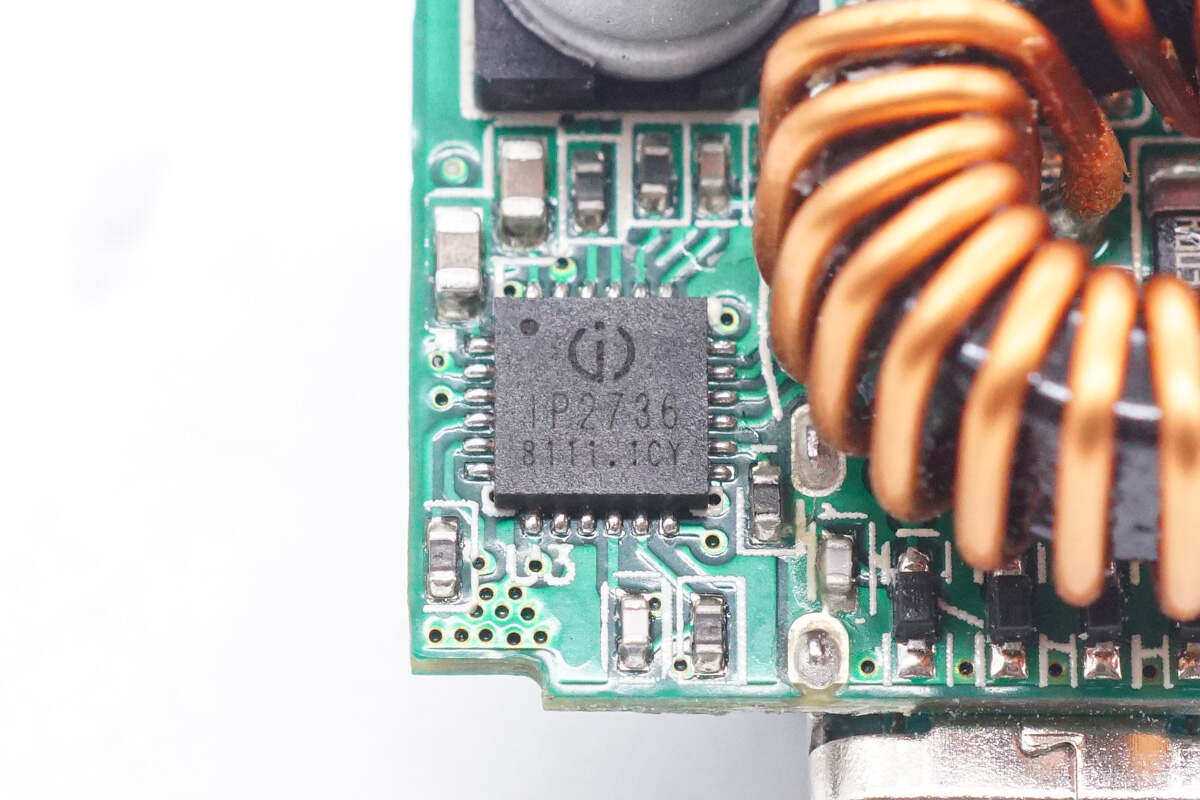

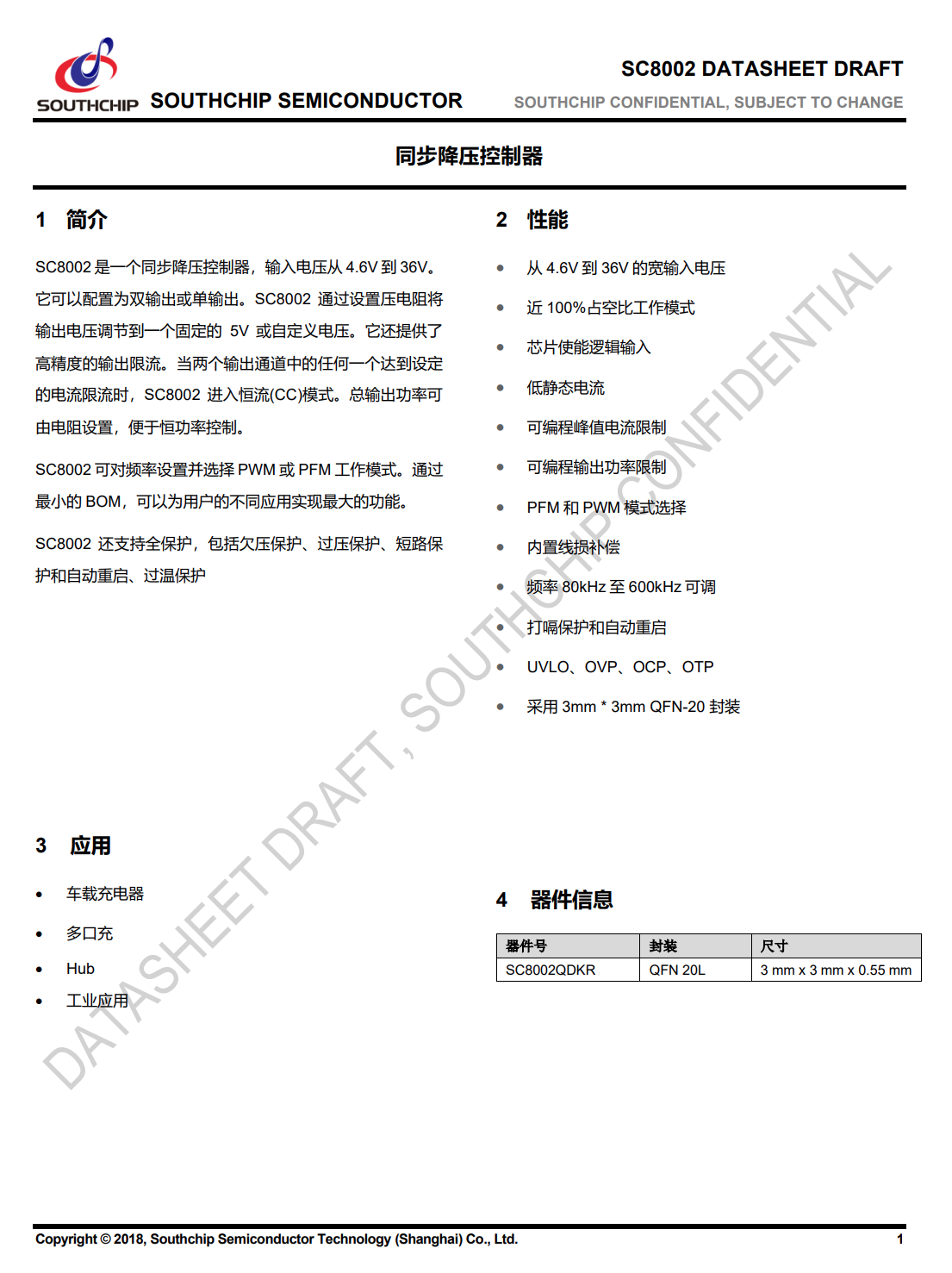

英集芯IP2736详细资料。

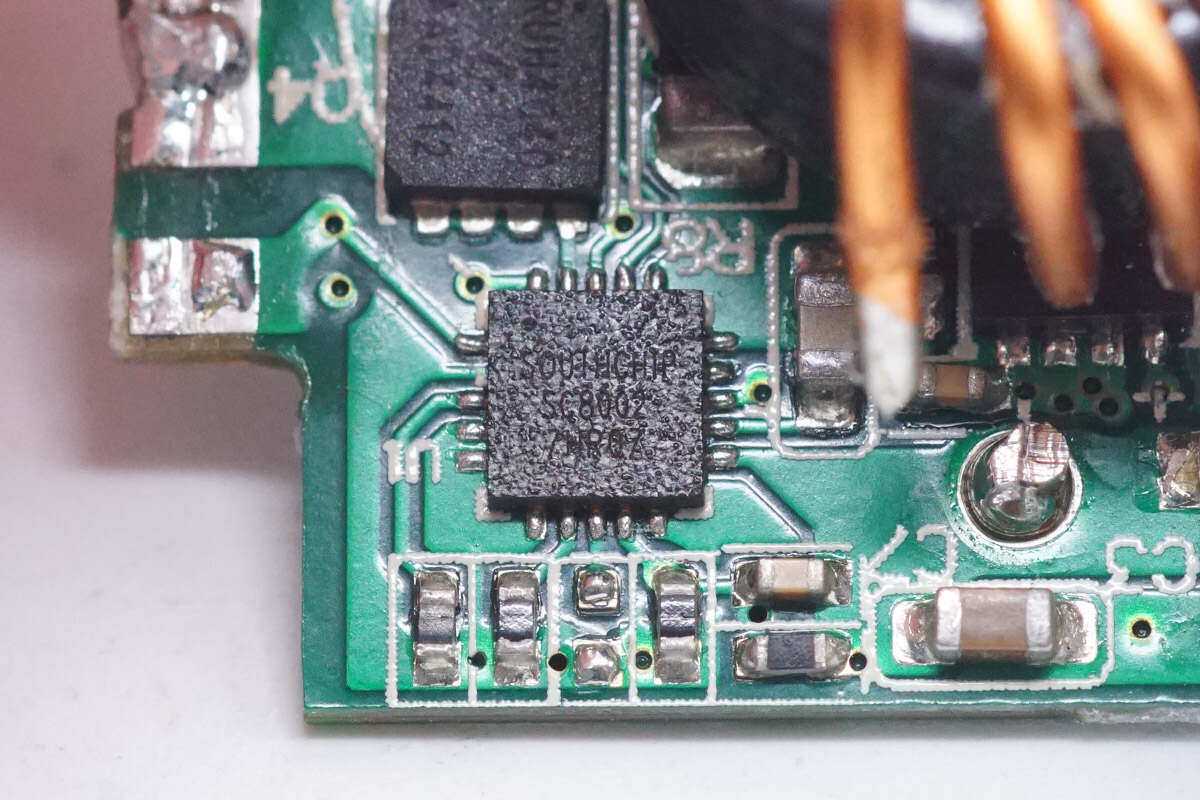

用于USB-C接口降压输出的控制器来自南芯科技，型号SC8002，是一款同步降压控制器，可配置为双输出或单输出。SC8002通过设置分压电阻将输出电压调节到一个5V或其他电压。还提供了高精度的输出限流。当两个输出通道中的任何一个达到设定的电流限流时，SC8002进入恒流(CC)模式。总输出功率可由电阻设置，便于恒功率控制。
SC8002可对频率设置并选择PWM或PFM工作模式。通过最小的BOM，可以为用户的不同应用实现最大的功能。SC8002还支持全功能保护，包括欠压保护、过压保护、短路保护和自动重启、过温保护。SC8002主要应用于车载充电器，多组接口适配器，Hub，工业电压转换等。
充电头网通过拆解了解到，南芯科技SC8002还被vivoXFold原装80W双C口氮化镓闪充、阿卡西斯300W便携式储能电源、科讯65W1A1C氮化镓快充、Aukey100W氮化镓快充、摩米士65W2C1A氮化镓快充等产品采用。
同步降压开关管来自锐骏半导体，型号RUH4040M2，NMOS，耐压40V，导阻5.5mΩ，采用PDFN3333封装。
另一颗同步降压开关管型号相同。

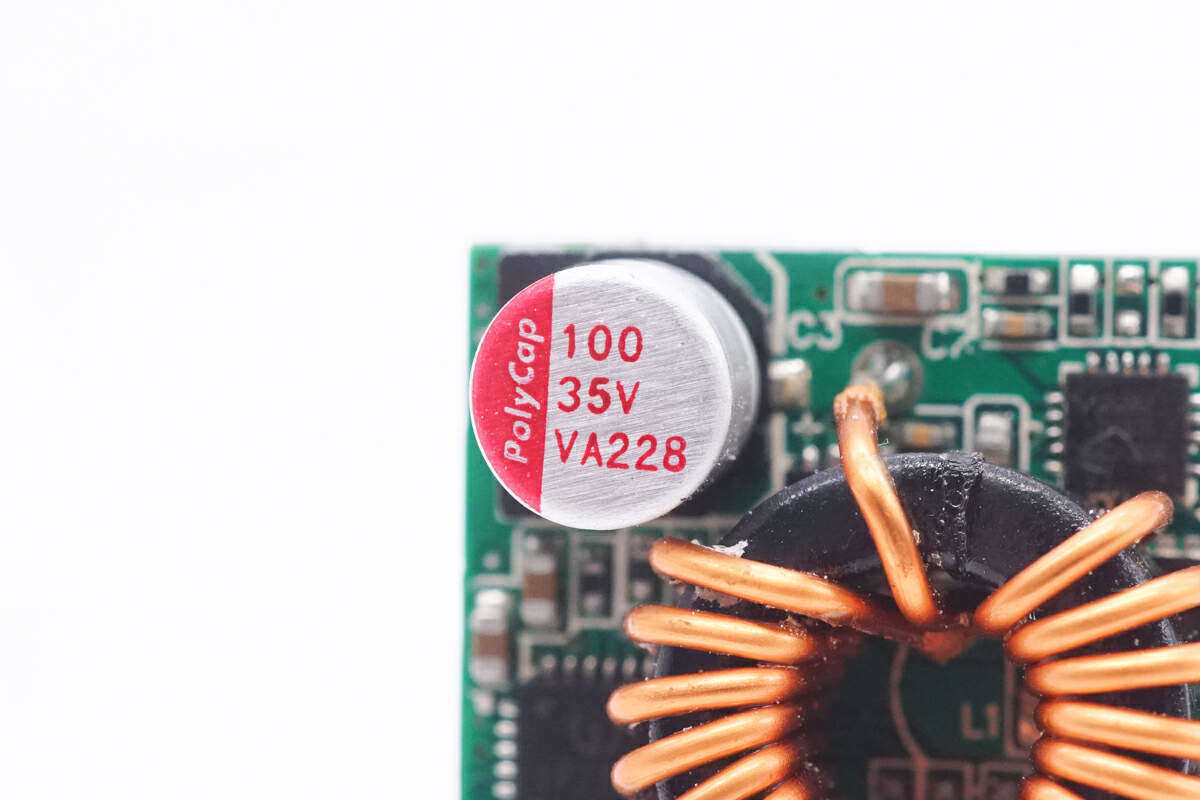

输出滤波电容来自柏瑞凯，为VA系列耐高压SMD固态电容，规格为100μF35V。
输出VBUS开关管来自维安，型号WMQ30P04T1，PMOS，耐压40V，导阻10mΩ，采用PDFN3030-8L封装。

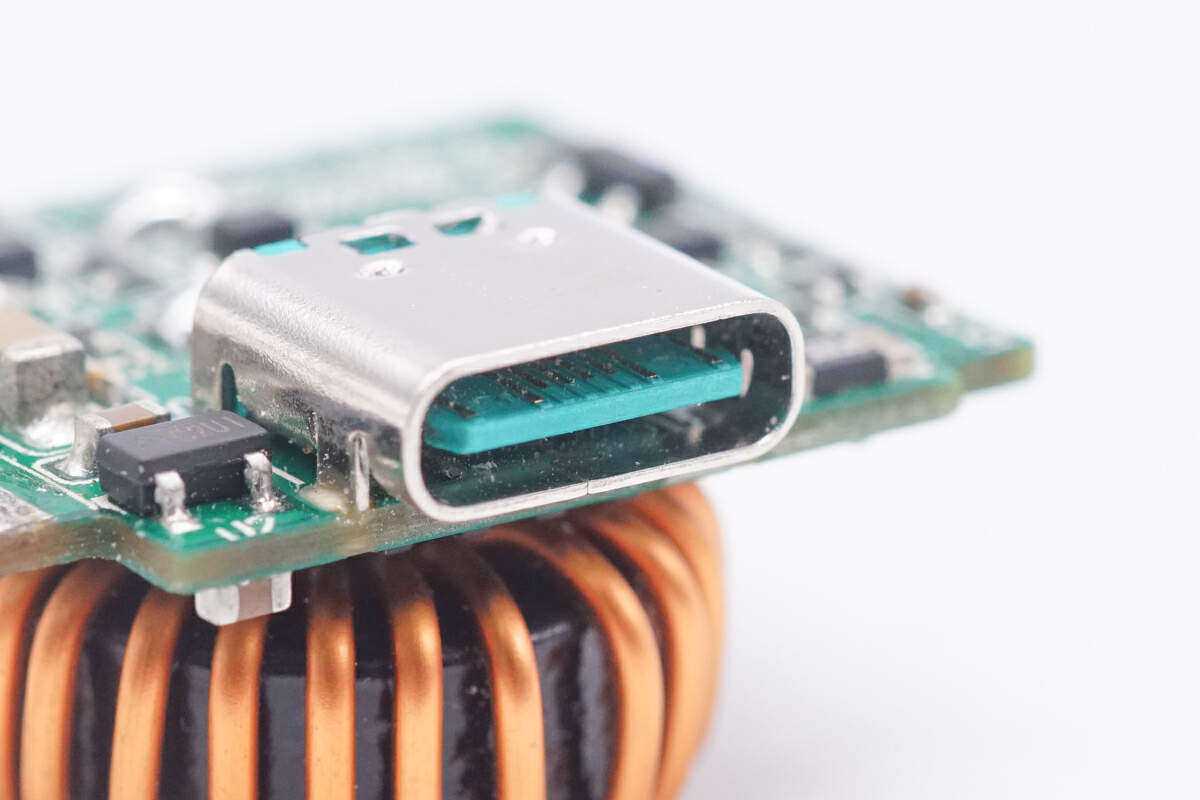

USB-C母座采用过孔焊接固定，绿色胶芯不露铜。

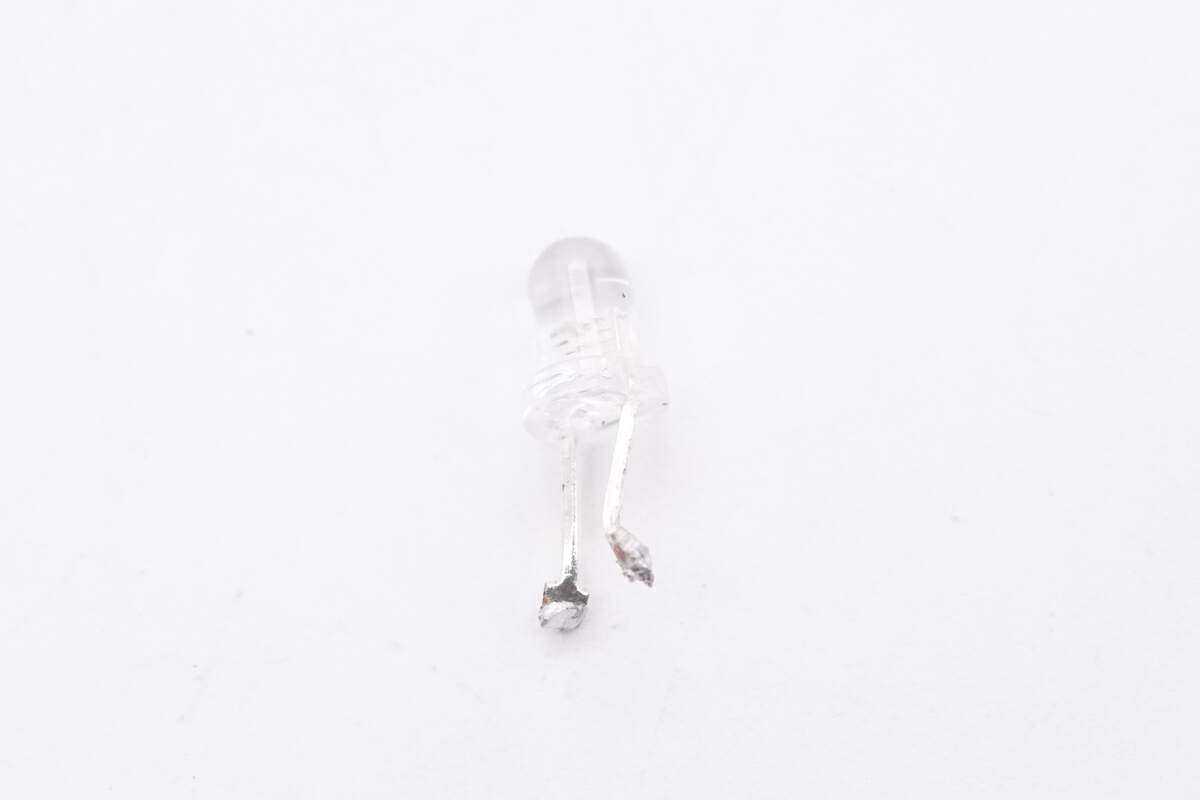

用于电源指示的LED指示灯特写。
全部拆解一览，来张全家福。
充电头网拆解总结科沃这款140W氮化镓充电器采用白色外壳，配有折叠插脚，美观实用，便于携带。充电器配有两个USB-C接口，均支持140W输出，并支持功率自动分配。可以满足苹果MacBookPro笔记本电脑的快充需求，还可以用于移动电源大功率快充。充电器输出端设有指示灯，用于指示电源状态。
充电头网通过拆解了解到，科沃这款140W氮化镓充电器采用恩智浦TEA2016高集成电源芯片，用于PFC和LLC控制。PFC开关管采用纳微半导体NV6125氮化镓功率芯片，LLC开关管采用维安WMZ26N65C4，并采用美浦森MSM06065G1碳化硅二极管用于PFC整流。
二次降压方案来自英集芯，采用IP2736协议芯片用于USB-C接口输出控制，搭配使用南芯SC8002同步整流控制器，两路降压小板设计相同，输出滤波电容全部来自柏瑞凯。内部PCBA模块打胶填充，并使用纯铜散热片，与外壳之间粘贴导热垫，提升散热能力，满足长时间满功率输出使用。
