20134城市管廊施工质检查与验收·下篇
四、预制拼装钢筋混凝土结构(1)预制构件应符合下列规定：
1)预制构件制作单位应具备相应的生产工艺设施,并应有完善的质量管理体系和试验检测设备。
2)预制构件堆放的场地应平整、坚实,并具有良好的排水措施。

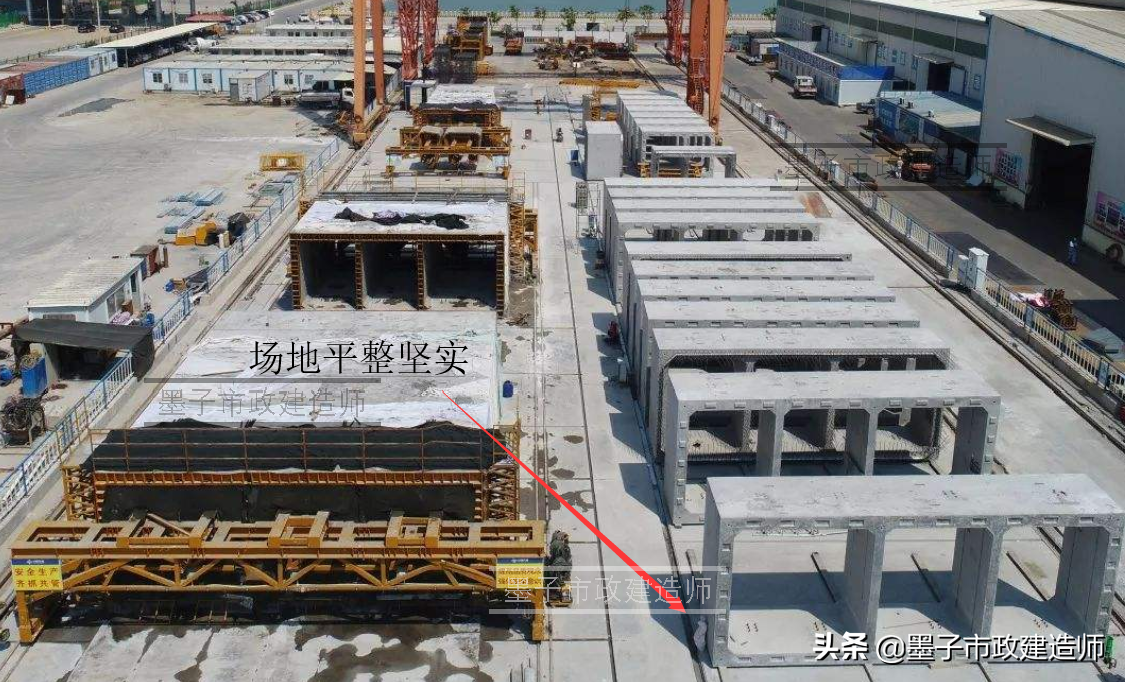

▼堆放场地平整
3)预制构件的标识应朝向外侧。预制构件应在明显部位标明生产单位、构件型号生产日期、质量标准和检验结果。构件的预埋件、插筋和预留孔洞的规格、位置和数量应符合设计要求。

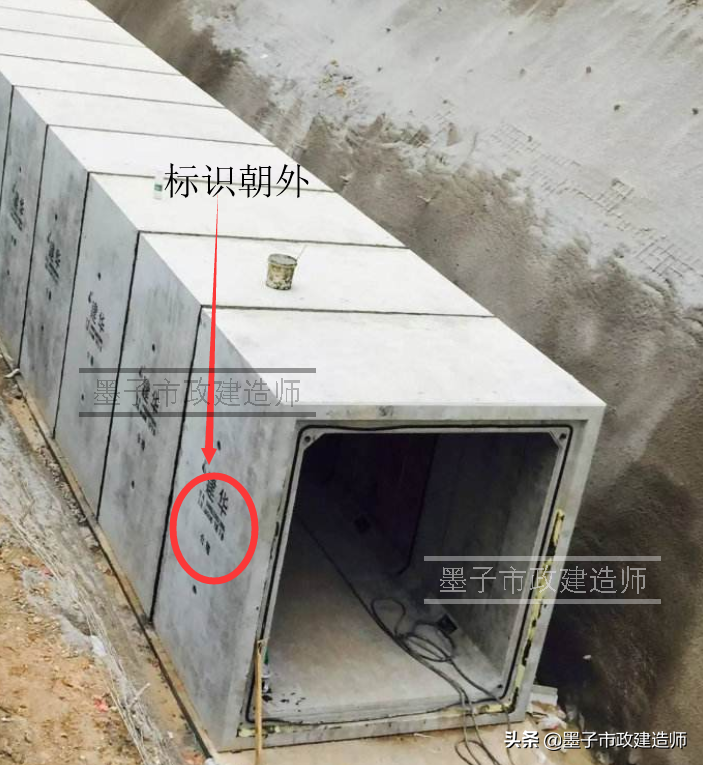

▼标识朝外
▼标识朝外
★问；标识有哪些内容：有施工单位，日期，方向，型号尺寸，方向等
4)预制构件不应有影响管廊结构性能、使用功能和设备安装的尺寸偏差,对超出尺寸偏差且影响结构性能、安装及使用功能的部位,应由施工单位提出技术处理方案,经建设(监理)单位认可后及时进行处理。
5)预制构件安装前应对其外观、裂缝等情况进行复验,并应按设计要求及现行国家标准《混凝土结构工程施工质量验收规范》GB50204-2015的有关规定进行结构性能检验。当构件上有裂缝且宽度超过0.2mm时,应进行鉴定。
▼裂缝0.2mm
(2)预制装配式钢筋混凝土构件的模板,应采用精加工的钢模板。
▼精加工钢模板
(3)构件运输及吊装时的混凝土强度应符合设计要求。当设计无要求时,不应低于设计强度的75%。

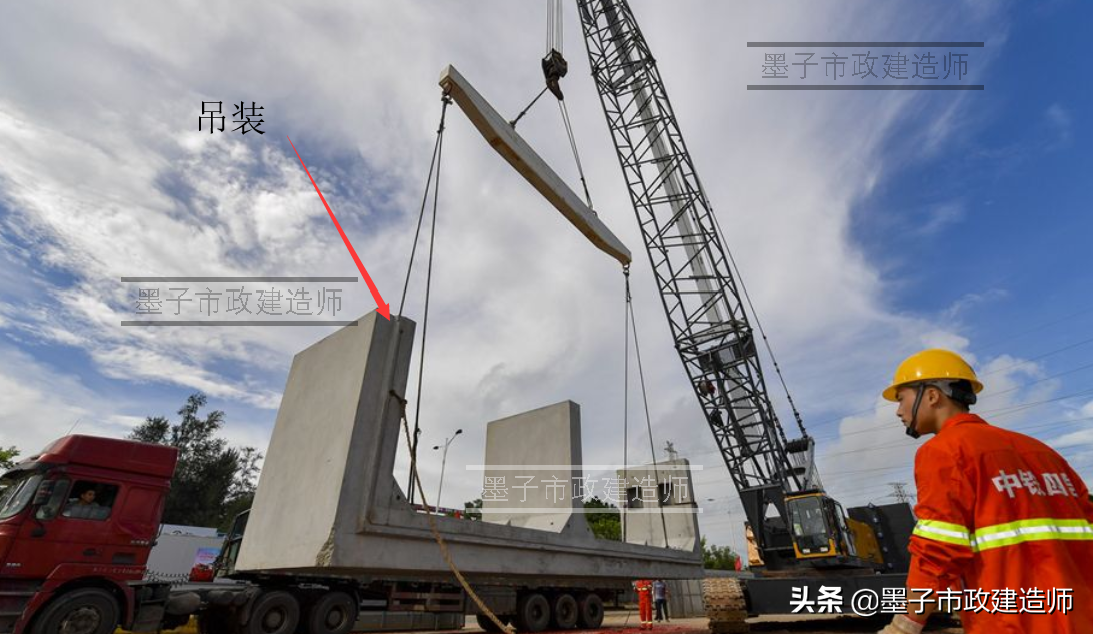

▼构建吊装
▼构建吊装
(4)预制构件和现浇结构之间、预制构件之间的连接应按设计要求进行施工。连接处钢筋或预埋件采用焊接或机械连接时,接头质量应符合现行行业标准《钢筋机械连接技术规程》JGJ107-2016、《钢筋焊接及验收规程》JGJ18-2012的规定。
(5)预制构件承受内力的接头和拼缝,当其混凝土强度未达到设计要求时,不得吊装上一层结构构件;当设计无具体要求时,应在混凝土强度不小于10MPa或具有足够的支撑时方可吊装上一层结构件。已完成的装配式管廊结构应在混凝土强度达到设计要求后方可承受全部设计荷载。
(6)预制构件采用螺栓连接时,螺栓的材质、规格、拧紧力矩应符合设计要求及现行国家标准《钢结构设计规范》GB50017-2003和《钢结构工程施工质量验收规范》GB50205-2001的有关规定。

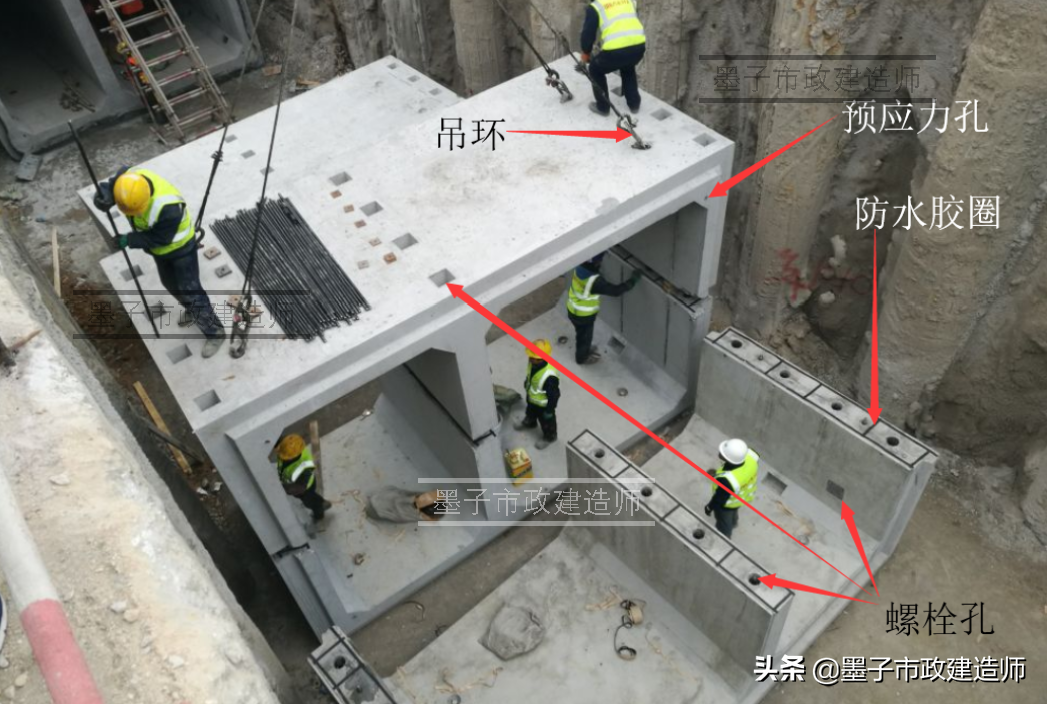

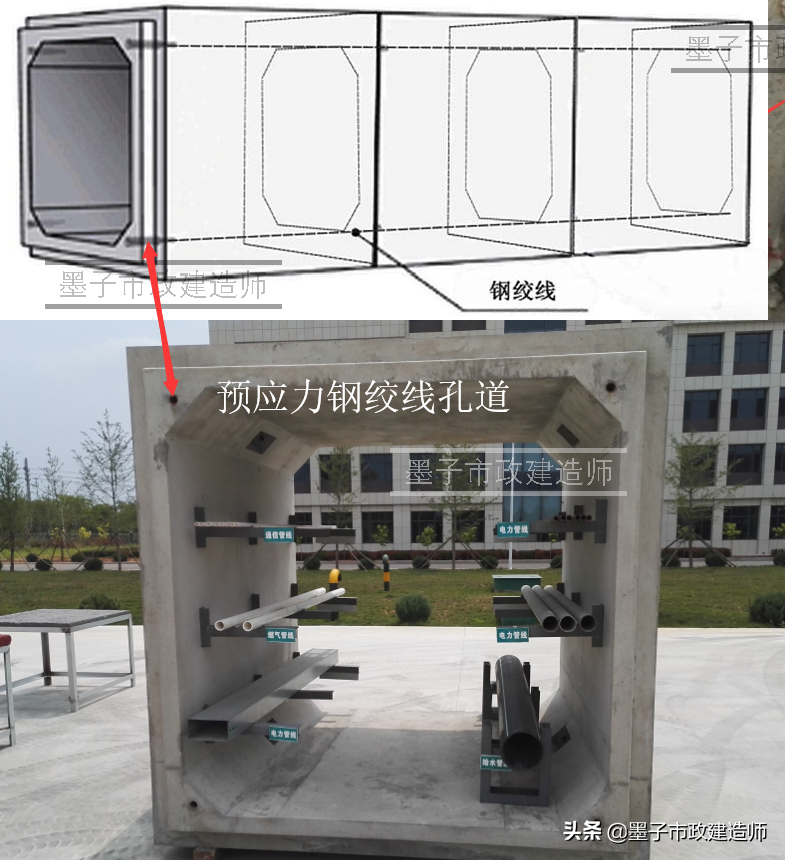

▼预制构建螺栓孔位置（里面那些什么孔啊，什么止水带啊，要记得识别，免得出图给你你看不懂）
(1)预应力筋张拉或放张时,混凝土强度应符合设计要求。当设计无要求时,不应低于设计的混凝土立方体抗压强度标准值的75%。
(2)预应力筋张拉锚固后,实际建立的预应力值与设计规定检验值的相对允许偏差应为±5%。
(3)后张法有粘结预应力筋张拉后应尽早进行孔道灌浆,孔道内水泥浆应饱满。
▼预应力钢绞线
(4)锚具的封闭保护应符合设计要求。当设计无要求时,应符合现行国家标准《混凝土结构工程施工质量验收规范》GB502042015的有关规定。
六、砌体结构(1)砌体结构所用的材料应符合下列规定:
1)石材强度等级不应低于MU40,并应质地坚实,无风化削层和裂纹。
2)砌筑砂浆应采用水泥砂浆,强度等级应符合设计要求,且不应低于M10。
▼砌体
(2)砌体结构中的预埋管、预留洞口结构应采取加强措施,并应采取防渗措施。
(3)砌体结构的砌筑施工及验收应符合现行国家标准《砌体结构工程施工质量验收规范》GB50203-2011的相关规定和设计要求。
七、盾构法(1)综合管廊采用盾构法施工,应根据管廊的断面设计、工程地质和水文地质条件、沿线地形、建(构)筑物、地下管线等环境条件以及地层变形的控制要求,结合开挖、衬砌、施工安全、经济和工期等因素进行盾构选型和确定配套设备。

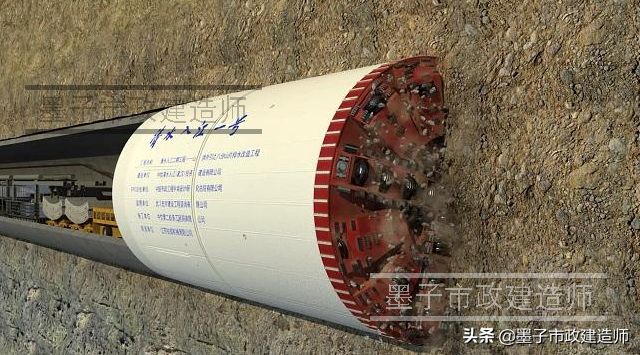

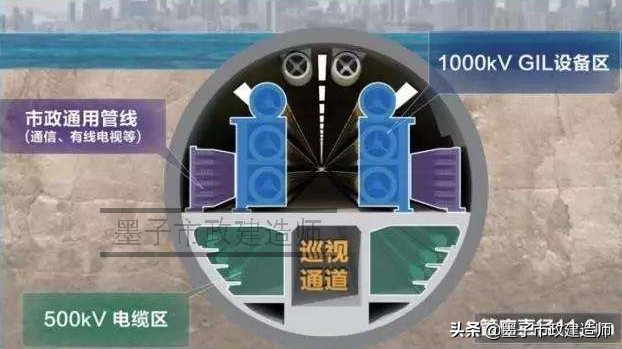

▼盾构法施工管廊
(2)综合管廊盾构法施工及验收应按照现行国家标准《盾构法隧道施工及验收规范》GB50446-2017的规定执行。
(3)综合管廊二次结构施工应符合设计及国家现行相关标准的要求。

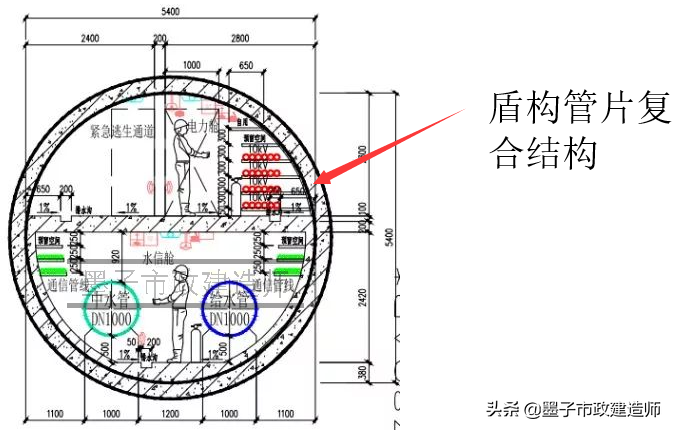

▼盾构法施工管廊
▼盾构法施工管廊

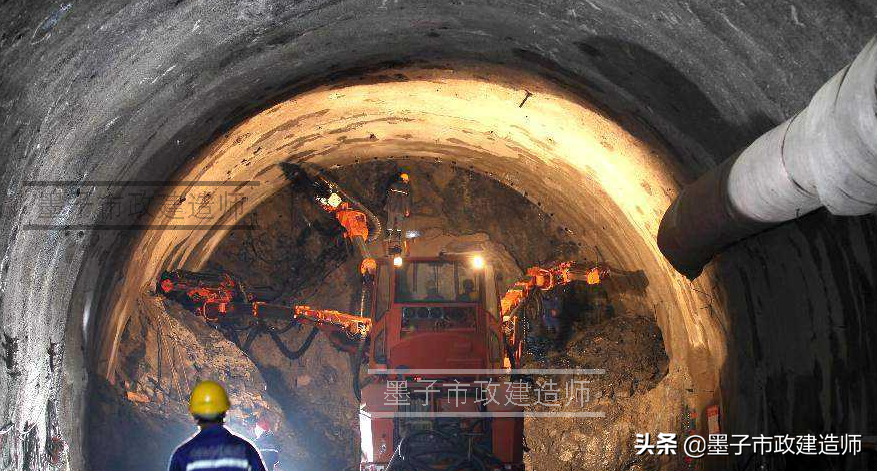

(一)一般规定
(1)工程施工应根据水文地质、工程地质条件、对周边建筑物影响等因素选择开挖方式和支护方式,并应符合下列要求：
1)根据围岩及周边环境条件,优先选用单侧壁导洞法、双侧壁导洞法或预留核心土开挖法;围岩的完整性较好时,可采用多台阶开挖,不宜采用全断面法开挖。
▼预留核心土法
2)开挖后应尽快施做锚杆、喷射混凝土、敷设钢筋网及支撑;当采用复合衬砌时,应加强初期锚喷支护。
▼开挖面尽快封闭
3)喷锚支护或构件支撑,应尽量靠近开挖面,其距离应小于1倍洞径。
(2)浅埋段地质条件较差时,宜采用地表锚杆、管棚、超前小导管、注浆加固围岩等辅助工艺施工。

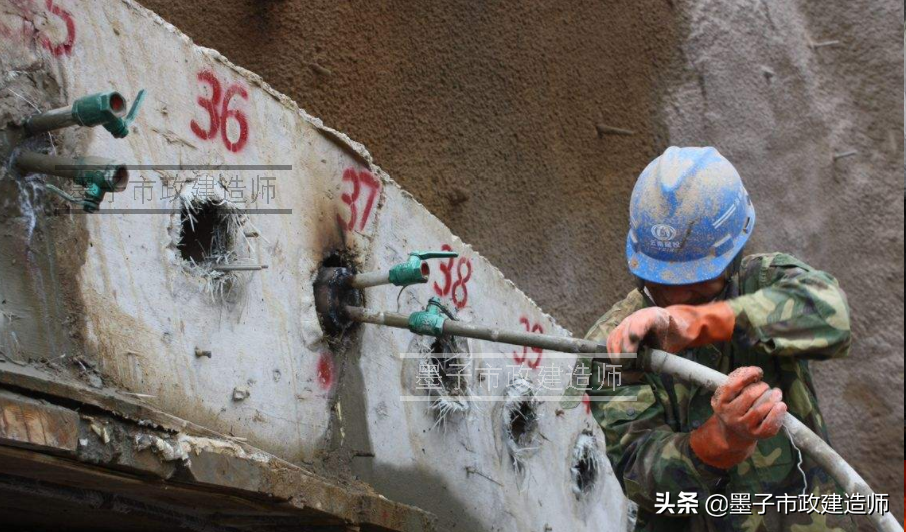

▼管棚注浆
(3)洞内、洞外排水系统必须联通,排水通畅。
(二)洞身开挖
(1)管廊洞身开挖断面的中线、高程必须符合设计要求。开挖轮廓线力求圆顺,应预留围岩变形量,以防止出现净空不够情况。
(2)管廊洞身开挖应合理确定开挖步骤和循环进尺,保持各工序相互衔接。
(3)应尽量减少超挖,超挖部分必须按要求回填密实。
(4)采用分部开挖时,应在初期支护喷射混凝土强度达到设计强度70%以上时,方可进行下一分部开挖。
▼喷射混凝土
(三)初期支护
(1)选择攴护方式时,优先选用锚杆、喷射混凝土或锚喷联合等方式。当地质条件差,围岩不稳定时,可采用构件支撑。
(2)喷射混凝土施工时应分段、分片,由上而下,依次进行,混合料应随拌随喷。
(3)一次喷射混凝土厚度要适当,符合要求。喷射混凝土应与围岩紧密粘结,结合牢固,不能有空洞,必要时应进行粘结力测试。
(4)喷射混凝土应进行初期养护,喷射后4h内不得进行爆破作业。
(5)钢架(格栅)安装的位置、接头连接应符合设计要求,钢架(格栅)安装不得侵入二次衬砌断面。

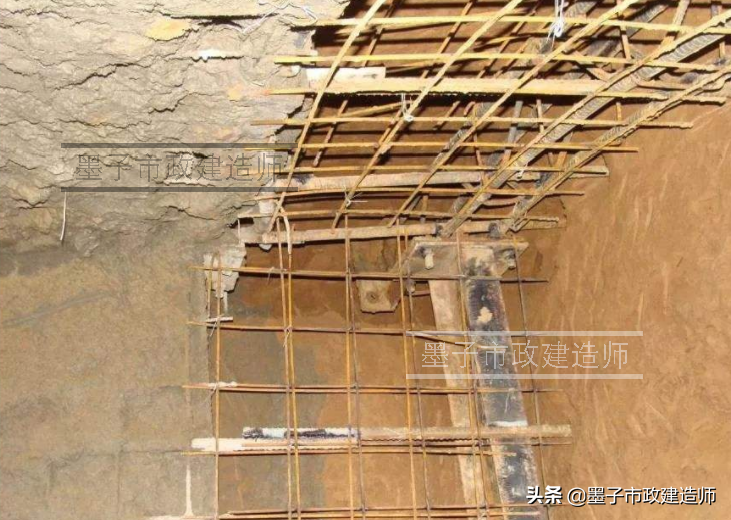

▼钢拱架
(6)对锚杆的抗拔力、灌浆强度、孔径应经检查验收合格,灌浆应密实饱满。锚杆插入孔内的长度不得小于设计长度的95%,锚杆长度不得小于设计值。
▼锚杆
(四)二次衬砌
(1)管廊衬砌施工时,其中线、标高、断面尺寸和净空大小均应符合设计要求。
(2)管廊衬砌施工缝应与设计沉降缝、变形缝结合布置,在有地下水的隧道中,所有施工缝、沉降缝、变形缝应进行防水处理。

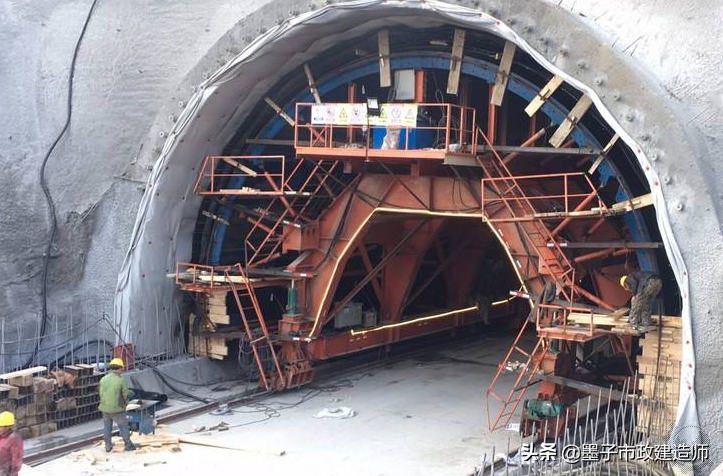

▼二衬
(1)一般规定：
1)综合管廊的附属构筑物主要有:各类检查井、投料口、出线口、通风口、排风口、接地体(线)、支墩和栏杆等。
2)综合管廊附属工程验收时应检查下列文件：
①施工图设计说明及其他设计文件。
▼设计文件
②材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
③隐蔽工程验收记录。
④施工记录。
(2)综合管廊的检查井、投料口、出线口、通风口、排风口等工程采用现浇混凝土结构的井室施工应符合下列规定：
▼检查井
1)浇筑前,钢筋、模板工程检验合格。
2)振捣密实,无漏振、走模、漏浆等现象。
3)浇筑后及时养护,强度等级未达到设计要求不得受力。
4)浇筑时应同时安装踏步,踏步安装后在混凝土强度未达到规定抗压强度前不得踩踏。
(3)有直线、连接管线接入井室,应在井室施工过程中安装预留支管、连接管,预留管的管径、方向、高程应符合设计要求,管与井壁衔接处应严密,符合防水要求。
(4)综合管廊预埋过路排管的管口无毛刺和尖锐棱角。排管弯制后不应有裂缝和显著的凹瘪现象,其弯扁程度不宜大于排管外径的10%。
(5)电缆排管的连接应符合下列规定：
1)金属电缆排管不得直接对焊,应采用套管焊接的方式,连接时应管口对准、连接牢固,密封良好。套接的短套管或带螺纹的管接头的长度,不应小于排管外径的2.2倍。
2)硬质塑料管在套接或插接时,其插入深度宜为排管内径的1.1-1.8倍。插接面上应涂以胶合剂粘牢密封。
3)水泥管宜采用管箍或套接方式连接,管孔应对准,接缝应严密,管箍应设置防水垫密封。
(6)电缆支架的加工应符合下列要求：
1)钢材应平直,无明显扭曲。加工尺寸符合设计要求,切口应无卷边、毛刺。
2)支架焊接应牢固,无显著变形。各横撑间的垂直净距与设计偏差不应大于5mm。水平净距与设计左右偏差不应大于10mm。
3)金属电缆支架应进行防腐处理。
▼金属电缆支架
(7)电缆支架应安装牢固,横平竖直。各支架的同层横档应在同一水平面上,其高低差不应大于5mm。
▼电缆支架
▼电缆支架
(8)仪表工程的安装应符合现行国家标准《自动化仪表工程施工及质量验收规范》GB50093-2013的有关规定。
(9)电气设备、照明、接地施工安装及验收应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB50168-2006、《建筑电气工程施工质量验收规范》GB50303-2015、《建筑电气照明装置施工与验收规范》GB50617-2010和《电气装置安装工程接地装置施工及验收规范》GB50169-2016的有关规定。

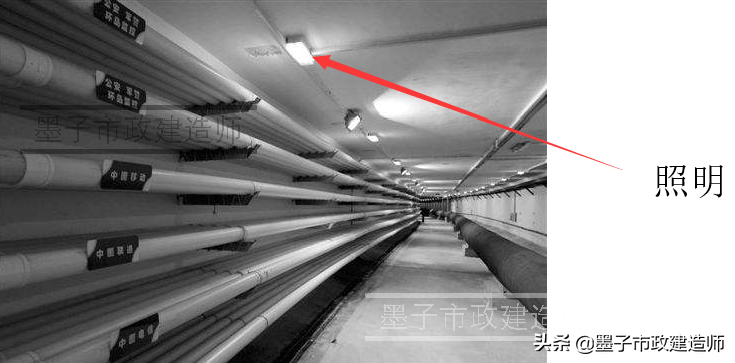

▼照明系统
(10)火灾自动报警系统施工及验收应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007的有关规定。
(11)通风系统施工及验收应符合现行国家标准《风机、压缩机、泵安装工程施工及验收规范》GB50275—2010和《通风与空调工程施工质量验收规范》GB50243-2016的有关规定。

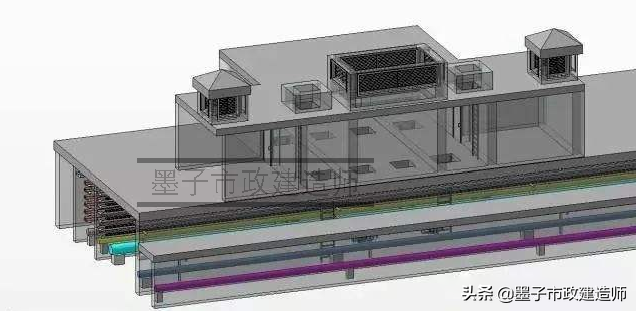

▼通风系统
(12)井盖选用的型号、材质应符合设计要求。设计未有要求时,宜采用标志明显的球墨铸铁井盖;道路上的井室必须采用重型井盖,装配牢固。
十、管线安装工程（一）一般规定
(1)纳入综合管廊的金属管道应进行防腐处理。
(2)管线配套检测设备、控制执行机构或监控系统应设置与综合管廊监控与报警系统联通的信号传输接口。
▼监控系统
(二)给水、再生水管道
(1)给水、再生水管道可选用钢管、球墨铸铁管、塑料管等。接口宜采用刚性连接,钢管可采用沟槽式连接。
(2)管道的施工及验收应符合现行国家标准《给水排水管道工程施工及验收规范》GB50268-2008的有关规定。
(三)排水管渠
(1)排水管渠进入综合管廊前,应设置检修闸门或闸槽。
(2)雨水、污水管道可选用钢管、球墨铸铁管、塑料管等。压力管道宜采用刚性连接,钢管可采用沟槽式连接。

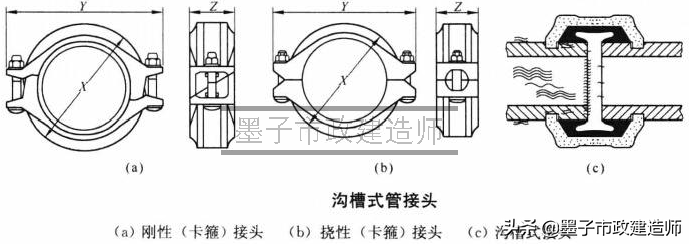

▼沟槽式接头
(3)雨水、污水管道施工完毕后应进行功能性试验。
(4)排水管道施工及验收应符合现行国家标准《给水排水管道工程施工及验收规范》GB50268-2008的有关规定。
(四)天然气

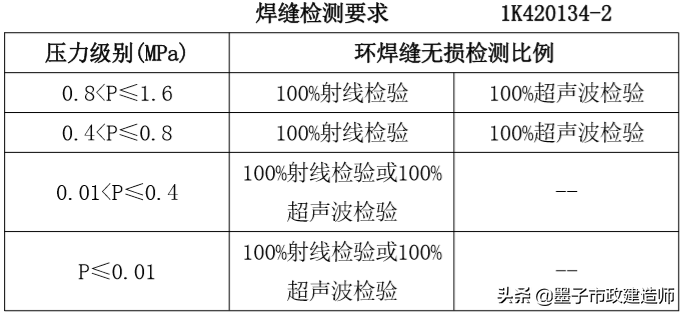

(1)天然气管道应采用无缝钢管,连接宜采用焊接,焊缝检测要求应符合表1K420134-2的规定。
▼无缝钢管管道
(2)天然气调压装置不应设置在综合管廊内。
▼综合管廊
(3)天然气管道施工及验收应符合现行国家标准《城镇燃气输配工程施工及验收规范》CJ33-2005的有关规定,焊缝的射线探伤检测应符合现行行业标准《承压设备无损检测第2部分:射线检测》BT4701322015的有关规定。
(五)热力管道
(1)热力管道应采用无缝钢管、保温层及外护管紧密结合成一体的预制管。

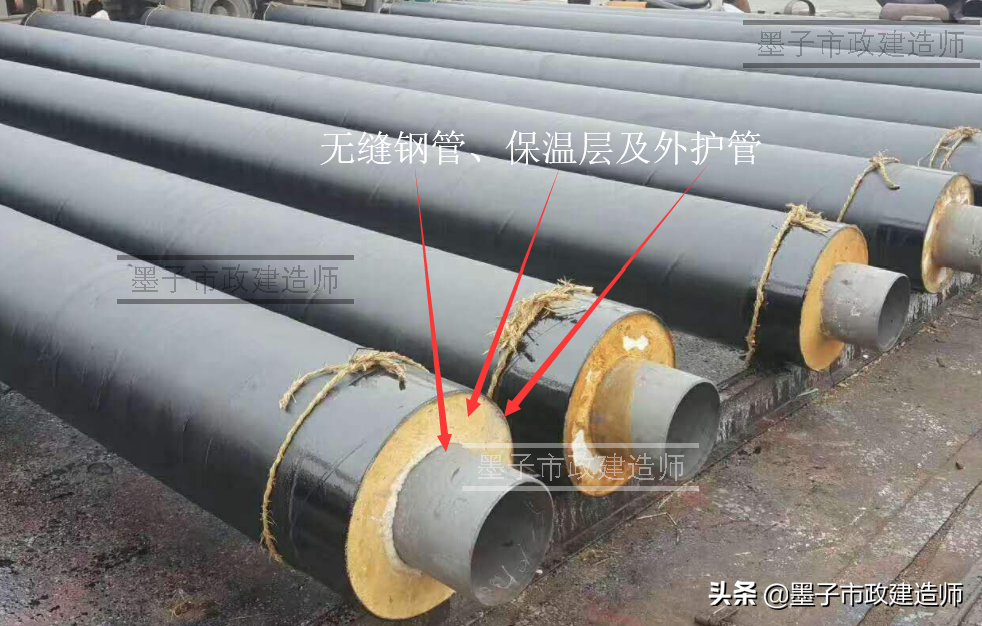

▼热力管
(2)热力管道附件必须进行保温。
(3)热力管道及配件保温材料应采用难燃材料或不燃材料。
(4)热力管道施工及验收应符合国家现行标准《通风与空调工程施工质量验收规范》GB50243-2016和《城镇供热管网工程施工及验收规范》CJJ28-2014的有关规定。
(六)电力电缆
(1)电力电缆应采用阻燃电缆或不燃电缆。
(2)在电缆接头处应设置自动灭火装置。
▼自动灭火装置
(3)电力电缆施工及验收应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB50168-2006和《电气装置安装工程接地装置施工及验收规范》GB50169-2016的有关规定。
(七)通信电缆
(1)通信电缆采用阻燃线缆。
▼尺寸无偏差阻燃线缆
(2)通信管线施工及验收应符合国家现行标准《综合布线系统工程验收规范》GB/T50312-2016、《通信线路工程验收规范》GB51171-2016和《光缆进线室验收规定》YD/T5152-2007的有关规定。
本节内容结束
知识点比较多
但多是之前章节的补充
大家有时间
还是详细理解复习下
·········································
预祝大家顺利通过2019年
市政建造师考试！
