学会“报警延时电路”，以后在也不用担心隔壁老王了

admin
admin V管理员 /178 阅读

开篇一个小故事：

假设：左边是自己家，右边是隔壁老王家，这时你在外地打工就自己媳妇在家，然后隔壁老王在家，这个隔壁老王心眼多，他有可能到你家去，那么这种情况我们就需要做一个报警延时电路。


首先在门口位置装一个光电开关，发出光线。


到了晚上隔壁老王出自己家，来到你家门口，这时候开始报警，门上有个报警灯，老王进门开始报警，老王吓一跳，好家伙老张回来了，赶紧跑，顺着原路跑回家。


但是一直报警的话，你老婆肯定不愿意，所以需要加一个延时，反复循环，老王好奇的话一直站在门口，报警就会一直响走了以后10s就不响了。

选型

光电开关3线制

开关电源

中间继电器DC24V

时间继电器KTAC220V

报警器AC220V

控制原理图

控制电压分为两个部分：

第一部分AC220V

第二部分DC24V

拓展

光电开关自锁：

实物图解

电源接线

接近开关的接法

时间继电器常闭点接线

中间继电器与接近开关自锁接线

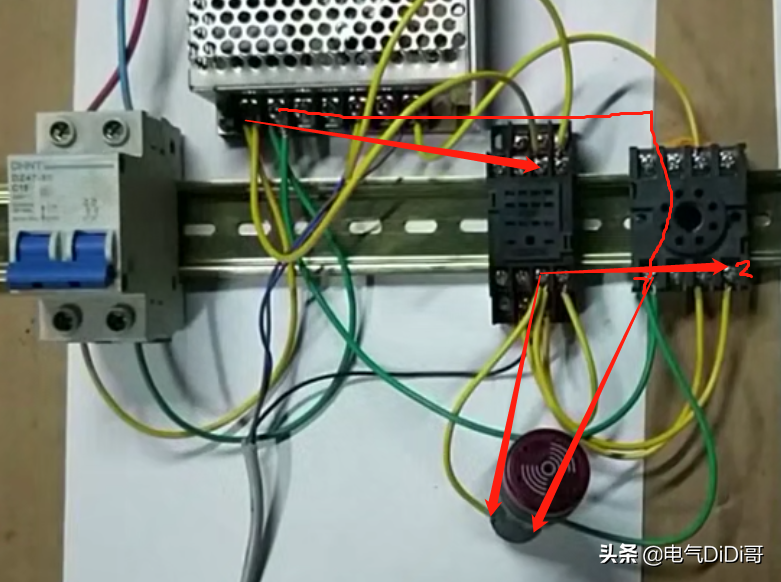

报警电路整体电路
