近期，绿联科技旗下的氮化镓充电器又添新品，除此前的140W闪电湃充电器、闪充湃200W氮化镓、100W智充魔盒产品外，另推出一款多功能充电器——绿联100W二合一氮化镓桌面充电站。它拥有无线充电、有线充电的二合一功能，为智能设备充电提供更多选择。
充电头网也是第一时间拿到绿联这款100W二合一氮化镓桌面充电站，磁吸无线充可以给各种磁吸手机无线充电，常规有线充可以为手机、平板和电脑等设备充电；下面就一起来看看这款能量站的表现如何吧。
开箱介绍
包装盒背面印有充电座相关规格参数及产品条形码等。
名称：100W二合一氮化镓充电站；
型号：CD342；
输入：100-240V~50/60Hz，1.8AMax；
USB-C1/C2：5V3A，9V3A，12V3A，15V3A，20V5A，3.3-21V5A100WMax；
USB-A：5V3A，9V2A，12，10；
无线充输出：5W，7.5W，15WMax；
输出总功率：100WMax；
品牌商：深圳市绿联科技股份有限公司。
包装盒另一侧面上为实际使用场景图，下方为充电站的特色要点：兼容MagSafe15W无线快充、100W大功率充电、强磁吸附和视角可调。
取出包装内所有物品，除充电站本体外，另拥有交流电线材和CtoC充电线。
绿联100W二合一氮化镓充电站本体采用94-V0等级的防火PC材质外壳制成，整体延续经典金属灰配色，拥有无线充电区域和USB充电端口，观感简约精致。
侧面上部分印有“UGREEN”绿联品牌字样，下方矩形线框内为2*USB-C和1*USB-A端口，上方均印有充电设备图示，且端口右侧均印有名称字样。
USB-A端口母口胶芯为紫色，内侧两端均拥有加宽PIN脚设计，可通过大电流。
上下模块连接处采用镜面外观的合金金属连接杆设计，阻尼感较强，可任意位置悬停。
底部拥有大面积的矩形防滑橡胶垫区域，同时印有充电站的规格参数铭文，详细参数信息与包装盒一致，就不做过多赘述。
附赠两脚交流电线材，使用印有“UGREEN”品牌LOGO的布艺魔术扎带捆绑固定。
“八字形”线材的公头外壳部分浮印有“UGREEN”及“2.5A250V”等字样。
附赠的线材为CtoC类型，线身柔软耐弯折，同时采用黑色PC外被的钢丝线圈捆绑固定。
线材的USB-C子端外壳采用雾面磨砂表面处理，印有白色“UGREEN”绿联品牌LOGO标识，且子端外壳与线身二次加厚注塑设计，更耐弯折抗摇摆。
使用POWER-ZKM003C测试仪读取线材E-marker芯片信息，实测线材支持20V5A电力传输和数据传输规格。
CtoC充电线长度约为103cm。
交流充电线材长度约为163cm，满足桌面使用时的长度需求。
绿联100W二合一氮化镓充电站高度约为89.06mm。
绿联100W二合一氮化镓充电站长度约为59.84mm。
绿联100W二合一氮化镓充电站宽度约为59.82mm。
绿联100W二合一氮化镓充电站重量约为615.1g。
与苹果140W充电器相比，高度相差无几，立体造型更为直观。
放在成年男性手掌中对比，可单手掌握，观感精致。
使用场景拥有翻盖体验的充电座，实际可对手机/耳机进行无线充电。
从侧面看，酷似化妆镜设计，支架可任意角度悬停，最大开合角度约为65°。
使用iPhone14手机进行磁吸充电，可以看到完美显示充电UI，并且整体相对稳定，开合状态下吸附充电不易翻倒；而对于拥有无线充电功能的iPhone或安卓手机同样能水平放置充电。
配备3*USB接口，可以同时为手机、平板、电脑或是桌面小风扇、加湿器等三个设备进行供电，实现多设备同充，打造整洁桌面。
协议测试协议测试模块主要测试充电器完整的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。
使用POWER-ZKM003C测试仪实测USB-C端口支持FCP、SCP、AFC、、SFCP、MTK、DCP、SAM2A、、QC5、和PPS等充电协议，协议覆盖范围较为全面。

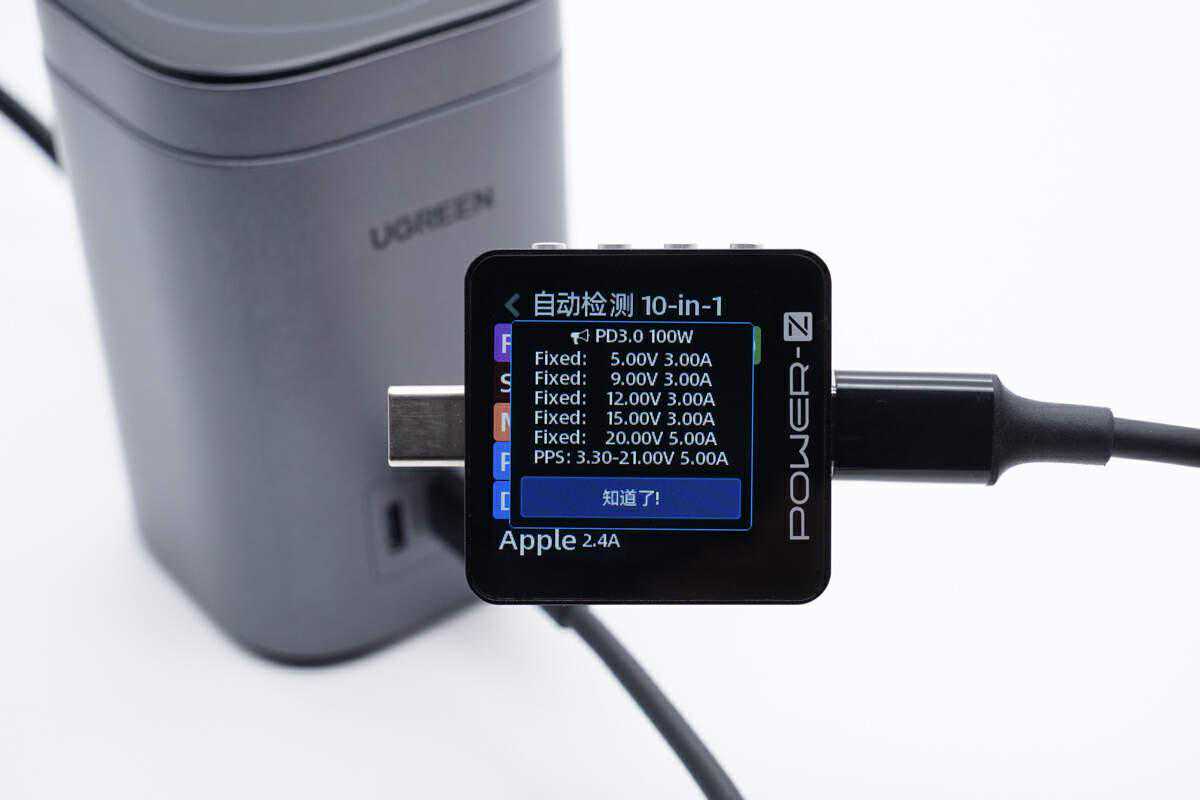

PDO报文方面，C口支持5V3A、9V3A、12V3A、15V3A和20V5A五组固定电压，以及3.3-21V5A一组PPS电压档位。
使用POWER-ZKM003C实测USB-A端口支持FCP、SCP、AFC、、SFCP、MTK、DCP和SAM2A等充电协议。
充电测试接下来就带大家看一看这款充电站的具体使用体验，充电头网会从兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电站。
充电兼容性测试绿联100W二合一氮化镓充电站C口最大输出100W，A口最大输出22.5W，本次兼容性测试机型覆盖除了手机、游戏机、平板、笔记本等众多机型，下面一起来通过实测看一下它的快充体验如何。
将MacBookPro16M1Max连接绿联100W二合一氮化镓充电站C口使用POWER-ZKM003C测试仪读取功率为20.02,屏中显示成功握手PD快充协议。
USB-C将所测产品数据汇总至表格，从图中可以看大部分手机握手9V电压档位，游戏手机握手17V电压档位，游戏机和平板握手15V电压档位，笔记本握手20V电压档位。
绘制出柱状图，C口兼容性测试中充电功率最高的是我们的“老演员”MacBookPro16M1Max为93.19W，最低的是任天堂SwitchTV模式为8.6W，三款游戏手机充电功率也来到了80W区间，魅族20PRO得益于优秀的PD兼容性功率达到了64.4W超过了两台轻薄本的充电功率，其余机型则在12-27W区间。
将iQOONeo7连接绿联100W二合一氮化镓充电站C口使用POWER-ZKM003C测试仪读取功率为9.09，屏中显示成功握手QC快充协议。
USB-A将所测产品数据汇总至表格，从图中可以看大部分手机握手9V电压档位。
绘制出柱状图，A口兼容性测试中充电功率最高的是华为P40Pro为19.54W，最低的是黑鲨5Pro为8.29W，从柱状图中可以看出A口测试中OPPO、魅族系的兼容性较为友好，其余机型均在10-16W区间。
多口同时输出测试绿联100W二合一氮化镓充电站配备了2C1A三个接口，在极端多口输出环境下的分配情况，还需要实际测试一下。
USB-C1/C2口同时输出时从上到下依次为：64.75W、28.64W。
USB-C2、USB-A口同时输出时从上到下依次为：64.72W、13.78W。
三口同时输出时从上到下依次为：44.36W、13.78W、28.18W。
充电全程测试绿联100W二合一氮化镓充电站USB-C模块单口最大输出功率100W，将绿联100W二合一氮化镓充电站与MacBookProM1Max放置于25℃的恒温箱中，并接通电源，测试结果如下。
接通电源后握手20V电压，前41分钟功率稳定在93W左右；随后功率下降至68W左右并持续充电至第52分钟；随后功率下降至45W左右并持续充电至第1小时09分钟：随后功率不断下降，第1小时55分钟进入涓流充电，直至电脑充满电，充电全程耗时约2小时04分钟。
绘制出折线图，可以看出，绿联100W二合一氮化镓充电站USB-C为MacBookProM1Max充电至50%耗时33分钟，充至80%耗时59分钟，充至100%耗时约2小时04分钟。
空载功耗测试充电器在插座上插着不使用的情况下是否会浪费电，具体会损耗多少电能，这是许多读者心中的疑问，待机功耗环节就是为了解答这个问题。将充电器插在贝奇功率计的插座上，并读取功率计上的数据，测试结果如下。
经过功率计测试，充电器在220V50Hz电压下的空载功耗为0.723W，换算下来一年损耗的电能约为6.33KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为3.8元左右。
再来看看在110V60Hz电压下的空载功耗，使用功率计读取的功耗为0.658W，换算下来一年损耗的电能约5.76KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为3.5元左右。
小结
经过上面的空载功耗测试，绿联100W二合一氮化镓充电站在220V50Hz电压环境下插在插座上不使用，一年下来消耗的电费约为3.8元左右；而在110V60Hz的电压环境插在插座上不使用，一年下来消耗的电费约在3.5元左右。
转换效率测试充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来；充电器从插座上汲取的功率往往会比充电器标注的功率大一些；将绿联100W二合一氮化镓充电站在220V50Hz和110V60Hz交流输入的情况下分别进行转换效率测试，下图是测试结果。
先来来看看110V60Hz电压下的转换效率，整体的转换效率在80-88%之间；其中转换效率最高的是20V5A档位，转换效率达到了87.72%；转换效率最低的是5V3A档位，转换效率为80%。
再来看看220V50Hz电压下转换效率如何，整体转换效率在79-89%之间；其中转换效率最高的是20V5A档位，转换效率达到了89.05%；转换效率最低的是5V3A档位，转换效率为79.45%。
整体来看，绿联100W二合一氮化镓充电站在两类电压下的转换效率在同类充电器中属于主流水平。
纹波测试由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波；充电头网采用示波器测试充电器输出的纹波值，与行业标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。
空载纹波测试首先来看看110V60Hz电压下的空载纹波表现如何，纹波峰峰值最高的是5V0A档位，纹波峰峰值为72mVp-p；纹波峰峰值最低的档位是15V0A，纹波峰峰值为20.8mVp-p。
再来看220V50Hz电压下的空载纹波，纹波峰峰值最高的是5V0A档位，纹波峰峰值为75.2mVp-p；纹波峰峰值最低的是20V0A档位，纹波峰峰值为14.4mVp-p。
带载纹波测试首先看看110V60Hz电压下的带载纹波表现如何，纹波峰峰值最高的是5V3A档位，纹波峰峰值为40mVp-p；纹波峰峰值最低的档位是9V3A，纹波峰峰值为26.4mVp-p。
再来看看220V50Hz电压下的带载纹波，纹波峰峰值最高的是15V3A档位，纹波峰峰值为38.4mVp-p；纹波峰峰值最低的是5V3A档位，纹波峰峰值均为26.4mVp-p。
小结
YD/T1591-2009通信行业标准中充电器纹波要求是不高于200mVp-p，绿联100W二合一氮化镓充电站在220V50Hz、110V60Hz的输入电压下，所有输出功率纹波峰峰值均不高于76mVp-p，整体来看表现不错。
温度测试充电器是一种转换设备，充电过程中会有损耗，以热量的形式散发出来，所以充电器会发热。绿联100W二合一氮化镓充电站C口最高支持100W输出，将充电器放置于25℃的恒温箱中，以20V5A负载一小时后采集充电器表面的温度。
首先看看在220V50Hz电压输出下充电器温度表现如何。
一小时后，使用热成像仪拍摄充电器表面最高温度为63.6℃。
使用热成像仪拍摄充电器另外一侧表面最高温度为57.2℃。
下面看看在110V60Hz电压输出下充电器温度表现如何。
一小时后，使用热成像仪拍摄充电器表面最高温度为61.4℃。
使用热成像仪拍摄充电器另外一侧表面最高温度为69.1℃。
将温度数据汇总成表格，220V50Hz电压下的最高温度在63.6℃，110V60Hz电压下的最高温度在69.1℃。
将数据绘制成柱状图，可以看出绿联100W二合一氮化镓充电站在220V50Hz电压下的最高温度在63.6℃，110V60Hz电压下的最高温度在69.1℃。
充电头网总结绿联100W二合一氮化镓充电站在外观上延续太空灰配色风格，整体为立方体造型设计，体型小巧不占位置，163cm左右的线材长度也能适合桌面场景的使用需求。
输出质量方面，在110V60Hz和220V50Hz两类市电下，小于0.723W的待机功耗、79.45%到89.05%之间的转换效率以及带载状态下，纹波数值低于40mVp-p，结果上表明这款多功能充电器的输出质量优异，输出稳定；而温度方面得益于立体式机身设计+氮化镓材料的运用，以20V5A100W功率室温25℃下持续满载输出一小时，温度不超过69.1℃，正常使用时的体感仅是微温，温度控制表现优秀。
整体来说，绿联100W二合一氮化镓充电站在外观、配置以及输出性能方面表现优秀，能够同时实现多设备同充，对笔记本设备至高拥有PD100W的输出功率；对于想要打造简约整洁桌面的用户，或是较为不错的选择之一。
