我们常见的市电变成低压直流的方法有两种
开关电源
1.开关电源降低电压↑
工频变压器
2.工频变压器降压↑
但是有些时候，受空间尺寸和成本限制，我们就需要另外一种降低电压的电路
也就是我们这次要分析的电路——阻容降压电路
阻容降压电路
充电手电筒中的阻容降压电路
什么是阻容降压电路？阻容降压是利用电容在交流电路中产生的容抗来限制流过负载的电流，达到降压目的的电路
阻容降压电路

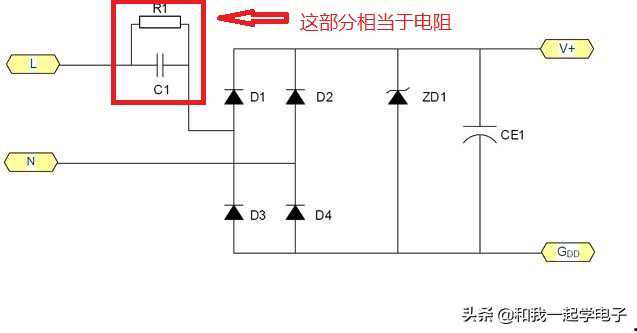

我们知道，电容对交流信号具有阻碍作用，所以在这里，电容C1相当于一个电阻，其阻值大小是其容抗大小
交流型号致使电容C1变成一个电阻
串联在电路中的电阻（C1和R1共同构成）可以限制后续电路最大电流
这个电流经全波整流电路整流后，送到稳压二极管稳压，限制最大输出电压，达到降压目的
阻容降压电路参数计算对于阻容降压电路我们需要注意的元器件有三个，分别是泄放电阻R1，降压电容C1，稳压二极管ZD1
降压电容C1计算
在阻容降压电路中，C1的作用是限制电路最大电流，电流计算遵循如下公式
阻容降压电路电流计算
公式中I是电流，U是交流电压，Zc是容抗，所以公式可以化解成
阻容降压电路电流计算
注意！！！如果使用的是半波整流这个电流还需减一半才是正确的电流，电容耐压选择大于400V即可
泄放电阻R1
泄放电阻主要是为了在断电时短时间内泄放掉电容C1储存的电能，大概根据下表取值即可
电阻R1取值表
稳压二极管ZD1
稳压二极管是为了输出一个稳定的电压而设置的，他的取值只需满足能耗散掉负载断开时的功率就可以
例——输出5.1V20mA阻容降压电路计算
根据公式I=U/Zc可计算得C1为0.29UF，选择接近的0.33UF电容；
根据表格R1可选择1MΩ；
稳压二极管在没有负载是时需承受5.1V*0.023A=0.11W功率（电容为0.33UF时电流为0.023A），稳压二极管大于这个功率即可
输出5.1V20mA的阻容降压电路
阻容降压电路电路输出和输入没有隔离，极易产生触电事故，使用最好是在不易接触的地方！
