一、前言
随着B460主板的陆续发布上市，我们可以选择的B460主板也越来越多了。而看过了很多B460主板之后，蘑菇个人感觉，今年的B460主板相比较而言反而更加容易选择。因为功耗的限制，大家普遍都在95W、125W两档功耗，这个时候，主板的一些硬配置，就愈发的突出了
就比如说M2插槽有几个、有无板载Wifi、是否支持主板灯效控制等。相比较于主板的供电，这些主板的配置部分更加容易感知，平时的拓展性和使用便利性，是实实在在的
铭瑄今年在B460主板上，还是非常有诚意的，推出了多款B460主板产品。今天要聊的就是铭瑄的B460主板中的旗舰产品，B460M电竞之心
二、铭瑄（MAXSUN）MS-iCraftB460M游戏主板开箱
▼铭瑄主板的包装，感觉跟之前都不一样了，这个设计风格和表面的处理，初上手的手感很好
▼包装的下部是型号和品牌，上面有复杂的动画彩印
▼包装背面介绍了主板的一些特性，供电、灯效、接口和参数配置等，一应俱全
▼打开包装，就能看到漂亮的贴纸，并且还有好几套
▼接着就是主板、配件盒和说明书
▼配件盒里面的配件比较丰富，M2固态散热片、Wifi天线和SATA线
▼主板自带保护性减震泡棉好评，日常装机会非常方便
三、铭瑄（MAXSUN）MS-iCraftB460M游戏主板外观

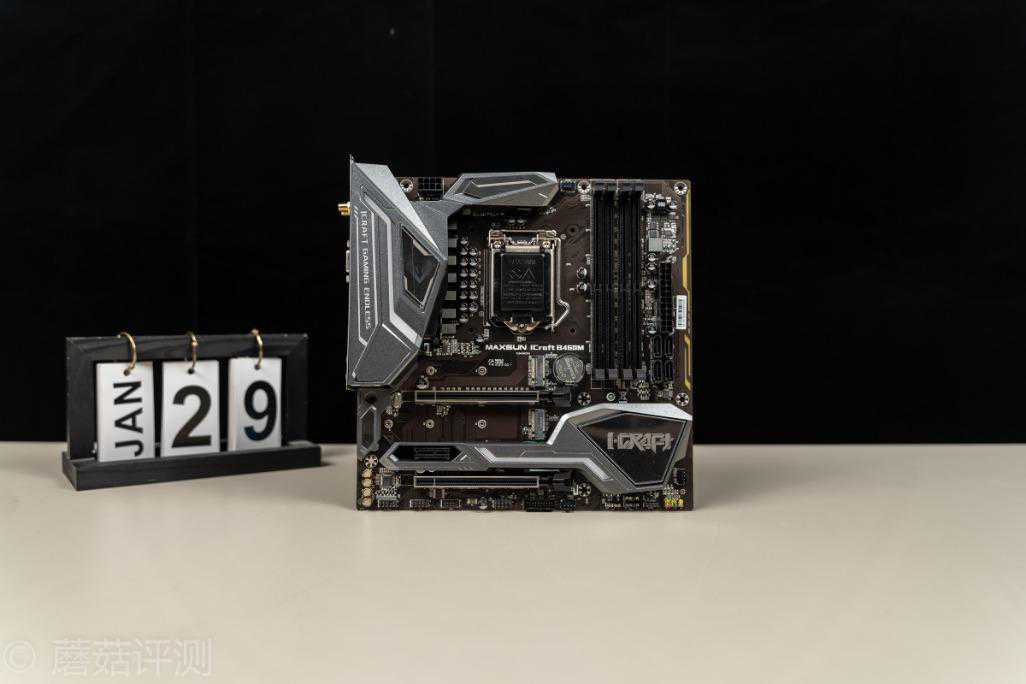

▼主板的外观看起来挺漂亮的，主板表面有大面积的装饰件

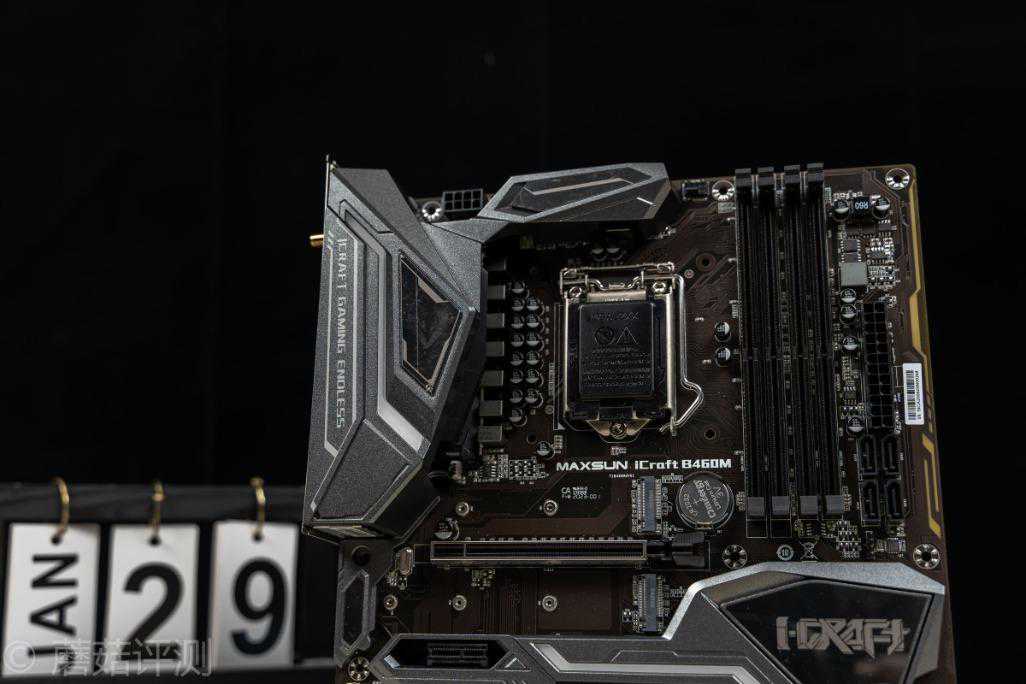

▼主板的供电部分有大面积的装饰件，并且这个部分应该还是有灯效的
▼南桥部分同样如此，也应该是有灯效的
▼主板的供电部分略显夸张，16颗电容，8颗电感，有点东西
▼主板的CPU辅助供电插口是单8Pin的
▼然后旁边是CPU风扇的供电插座
▼内存插槽是四条

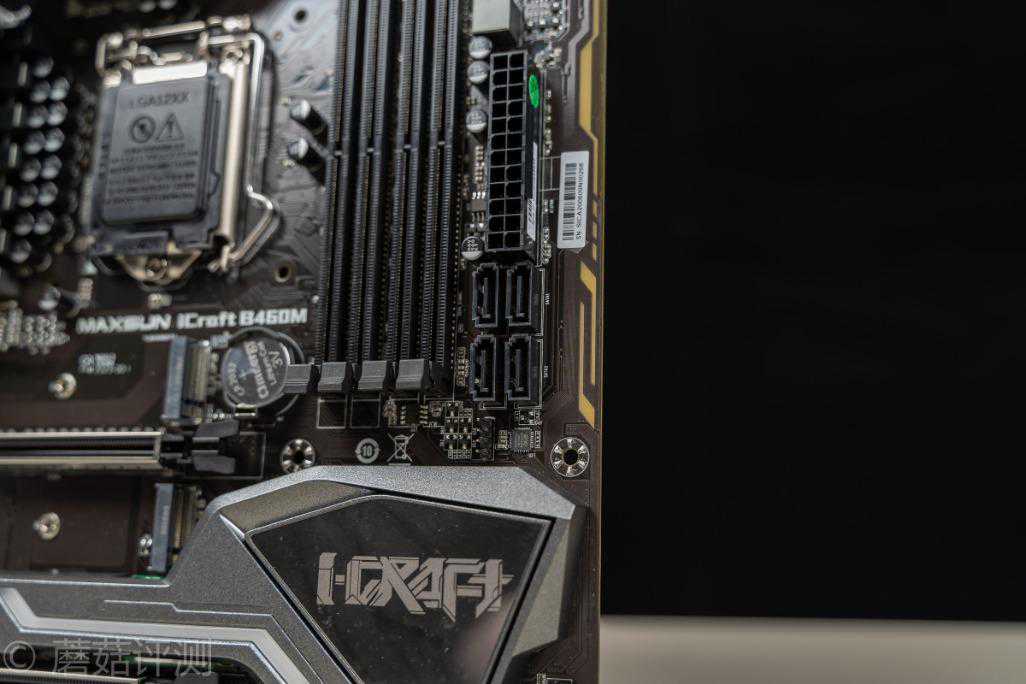

▼右侧是主板的供电接口，下面是四个SATA接口
▼再往下，两条M2插槽，两条全长的PCI接口和一个PCIex1，拓展性不错，并且全场的PCI插槽都有金属包裹

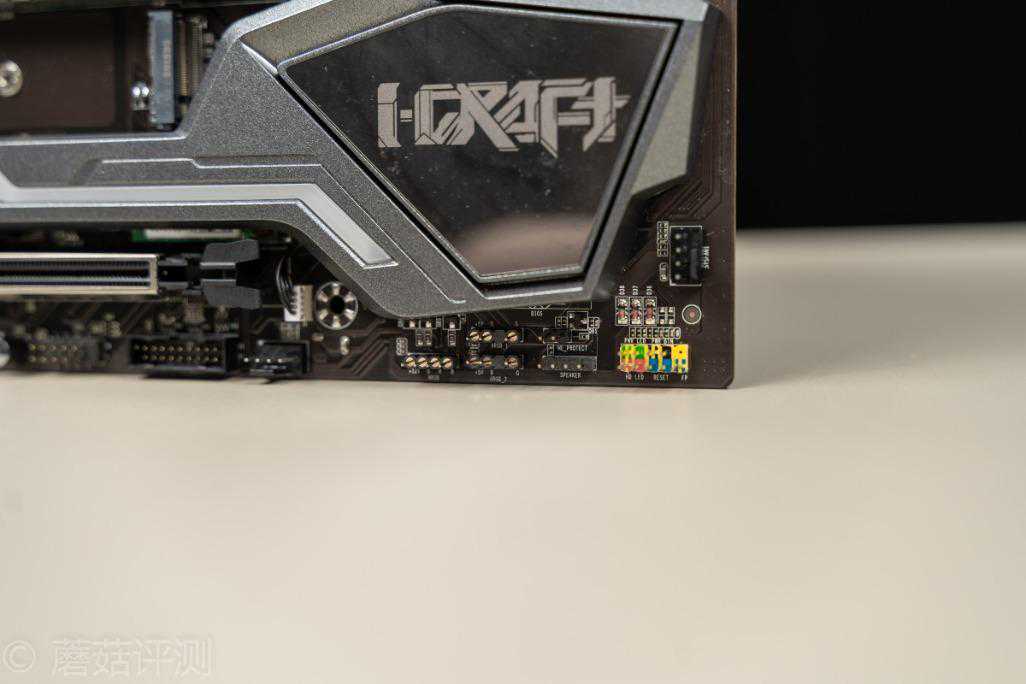

▼并且在主板的右下角，还有三个灯效接口，两个三针5V，一个四针12V，给力！右侧和左侧还各有一个风扇供电插座

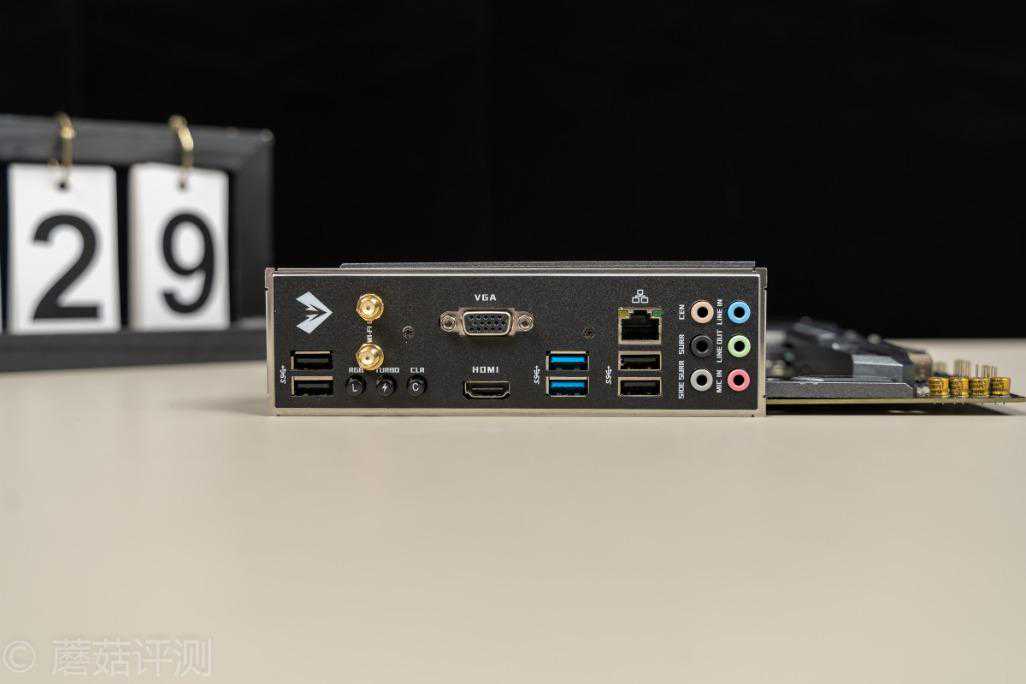

▼左侧部分就是常规的IO接口
▼主板背面，没有什么特殊的。不过看下面，主板的两条PCIe插槽，真的是全长的，两条均是X16的。不过这个PCB的表面颜色有点丑，土色的，如果能换成黑色感觉会漂亮很多
四、铭瑄（MAXSUN）MS-iCraftB460M游戏主板拆解

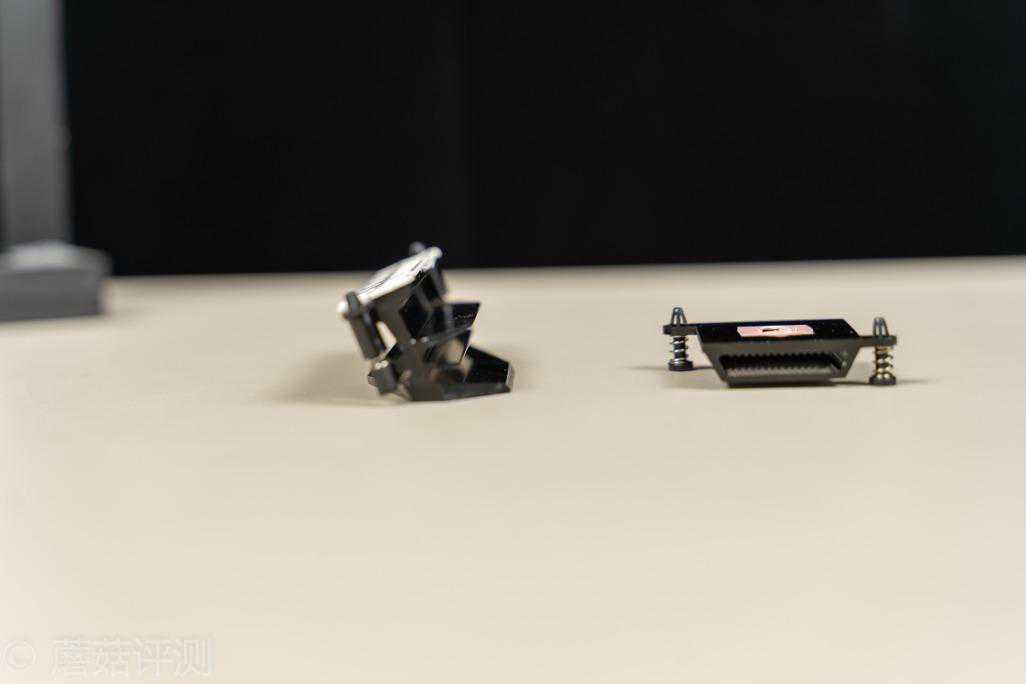

▼拆掉主板上所有的覆盖和散热片
▼供电和南桥部分的覆盖件，确实是有灯效的，可以看到均光板
▼散热片部分都有导热垫，并且还都有相应的增加和空气接触面积的设计
▼拆掉主板上所有的覆盖件之后，这个主板的配置就更加清晰了
▼首先是供电部分，我们大致看一下，确实感觉很有料的样子，Mos、电感、电容的数量都很多
▼CPU辅助供电插口是8Pin设计

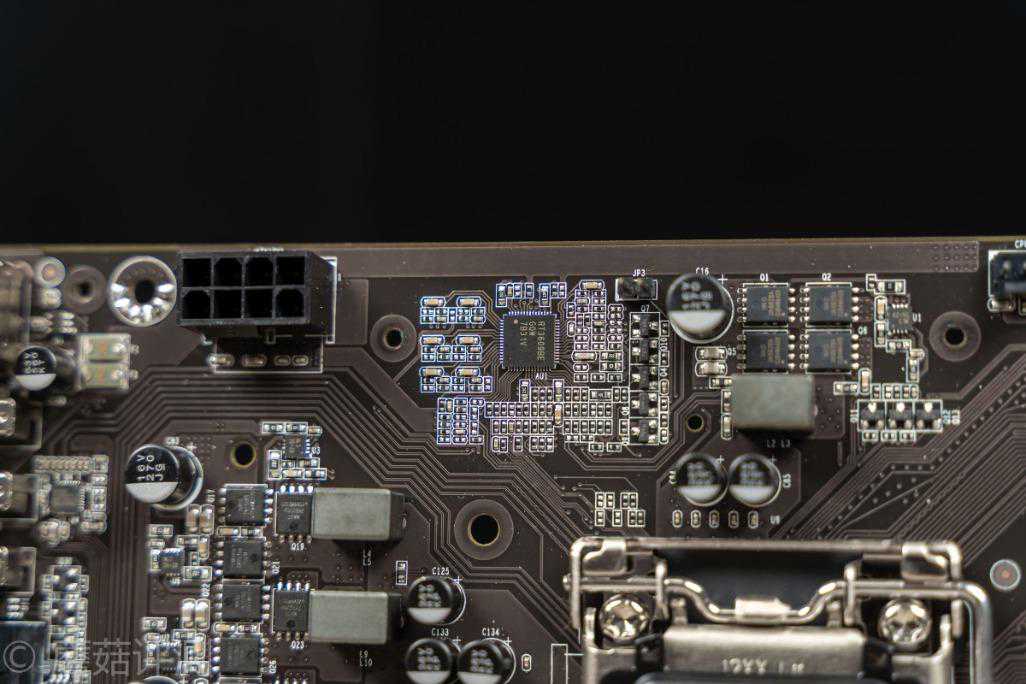

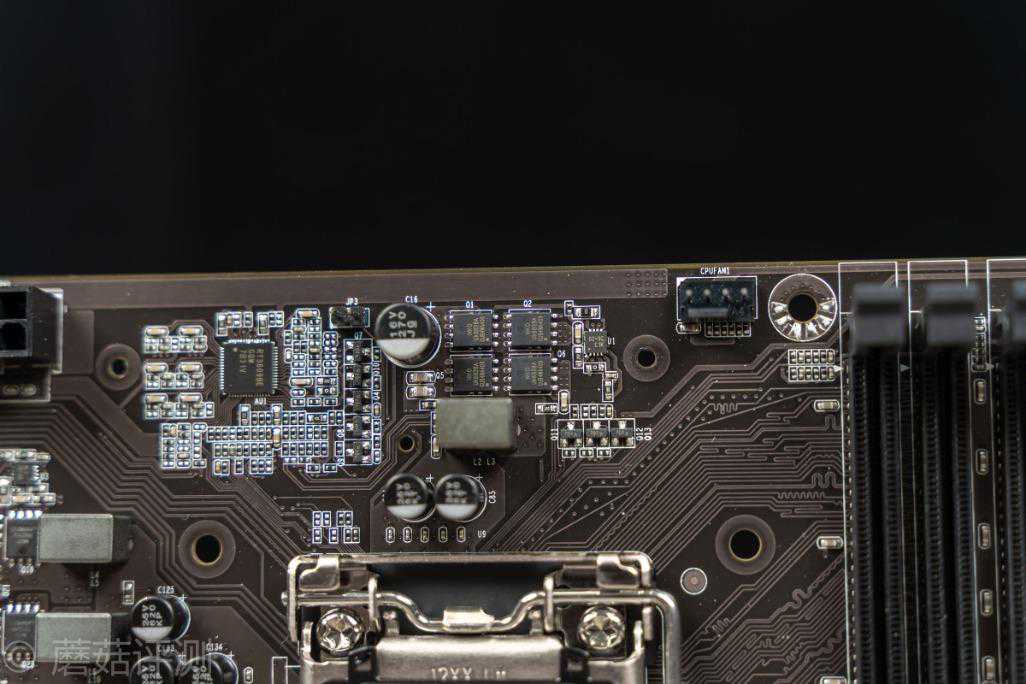

▼右侧是CPU供电的主PWM控制器，RT3609BE，Richtek的双通道八相PWM控制器，最大支持6+2相控制
▼PWM控制器的右侧有四颗旭康的PK6B2BA，上下桥设计，两上两下，单颗最大通过电流52A

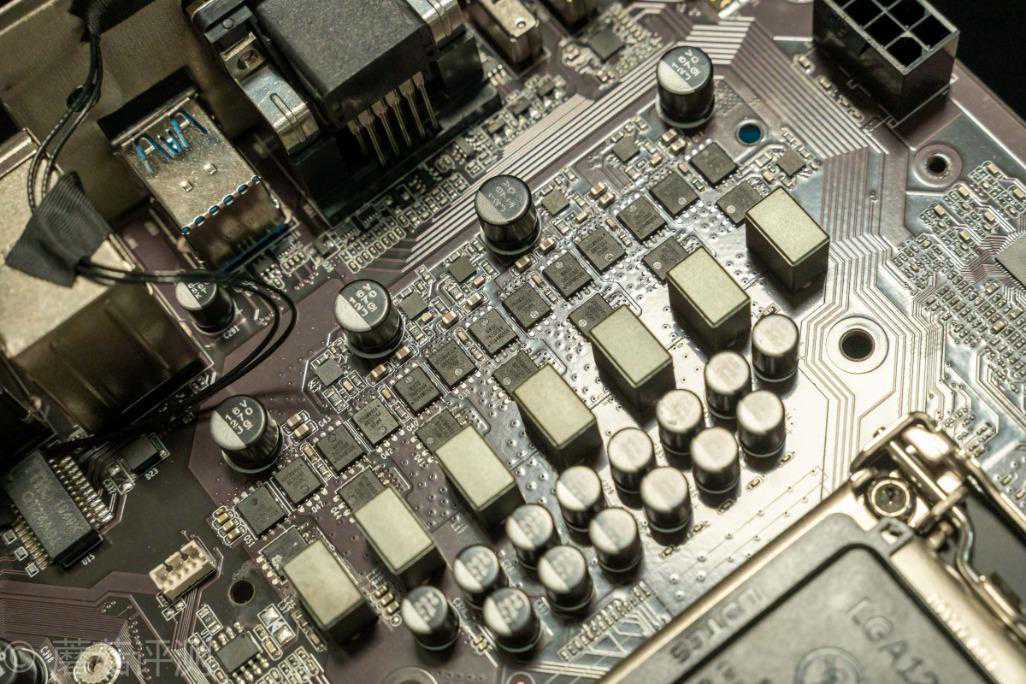

▼左侧的供电部分，总共有7相，均为上下桥设计，上面六相为两上一下，最下面一相为一上一下。上面六相的Mos是旭康的PKE00BB，最大通过电流为75A
▼最下面一相，Mos是旭康的PK6B2BA，单颗最大通过电流为52A

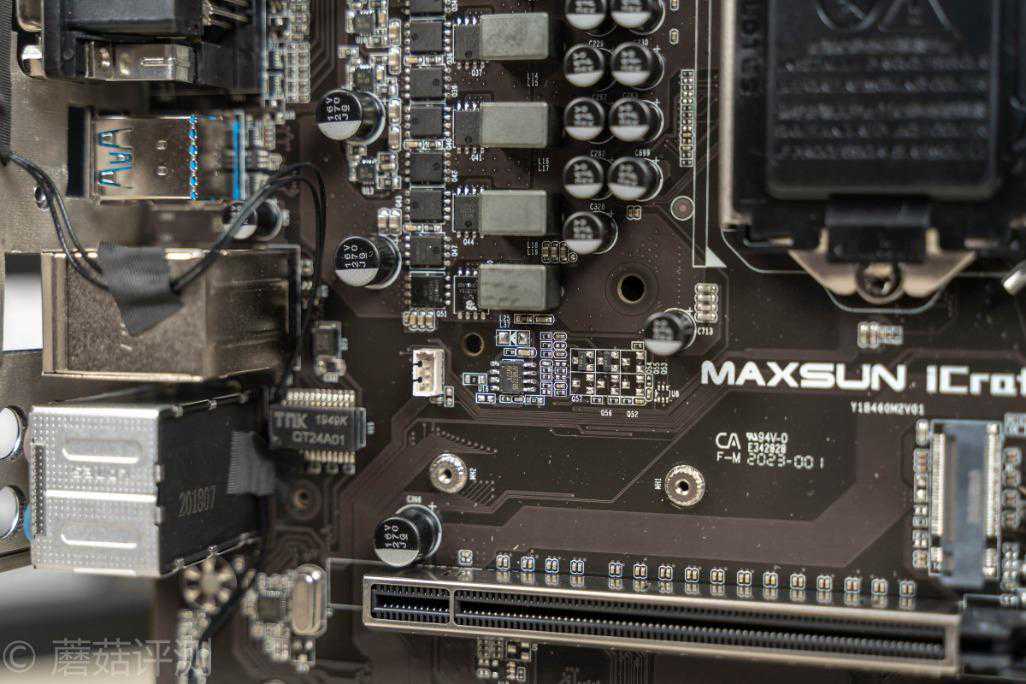

▼在供电的最下面，有一颗APW8720B，这是一颗单相PWM控制器。那么铭瑄这块B460M电竞之心主板的供电就非常明确了，VGT的供电，上下桥设计，两上两下，一相，Mos最大电流52A；Vcore供电，上下桥设计，两上一下，六相，Mos最大电流75A，Vcore供电和Vgt供电由主PWM控制器RT3609BE，然后上下桥的供电旁边均有驱动器一颗；Vio供电，上下桥设计，一上一下，一相，Mos最大电流52A，控制器是单相PWM控制器APW8702B；Vsa供电，由Coverter供电。
▼内存供电一相，上下桥设计，两上两下，上桥PK600BA，最大电流40A，下桥PK6B2BA，最大电流52A，PWM控制器为RT8120A，单相PWM控制器
▼SATA接口的下面有一颗6K7752UA0，这貌似是EC芯片，且支持直接刷写，旁边有个四针的插口
▼B460主板的南桥芯片，右侧是单相供电，右下角有BIOS存储芯片，正下方有三个灯控插座，两个三针5V，一个四针12V
▼下面是一颗体积较大的IC，在RJ45接口后面，这是一颗以太网变压器芯片，类似于隔离变压器的功能，不过这里是用于网络信号的隔离
▼再下面是Realtek的8111H千兆Lan芯片
▼声卡芯片，小螃蟹的ALC892

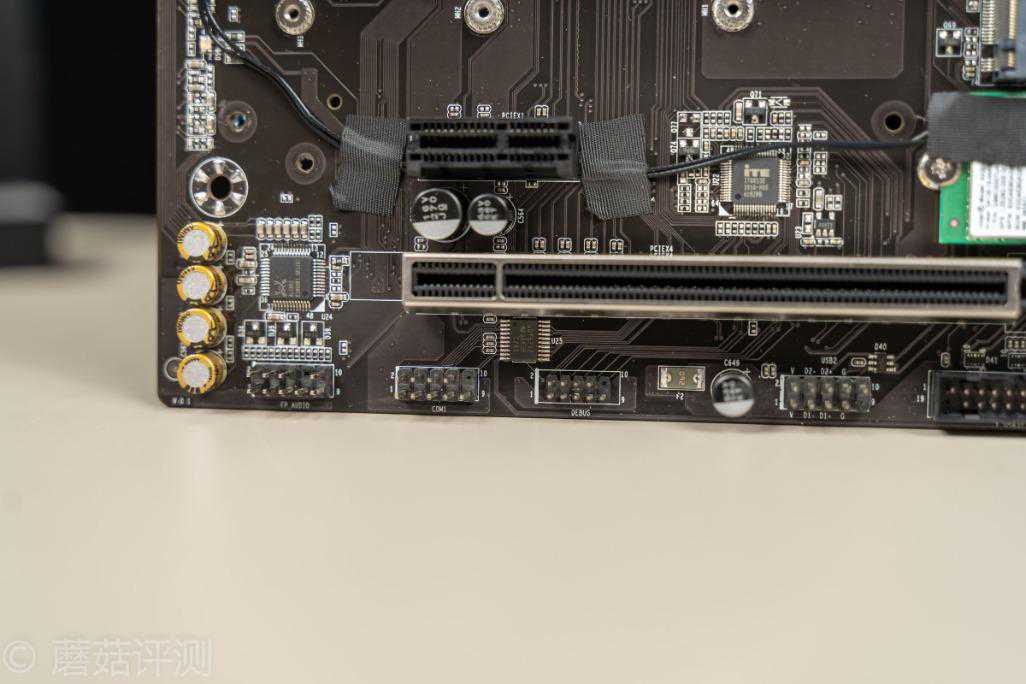

▼两条全场的PCI插槽，且有金属包裹，然后是三个M2插槽，其中一个专门用于无线网卡
▼中间有一颗ITE的IT8613E，用于检测主板的各个部分的参数
▼无线网卡是intel的AX200，支持最新的Wifi6

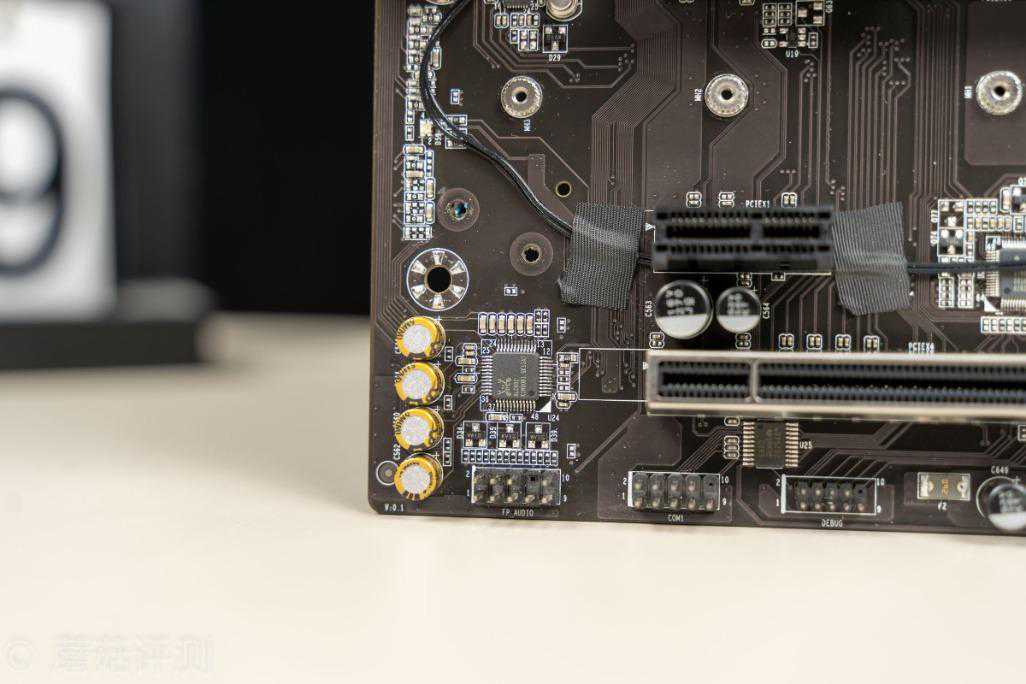

▼最下面还有一颗GD75232，用于232通讯
五、铭瑄（MAXSUN）MS-iCraftB460M游戏主板装机
▼安装主板，先将处理器、内存等部件插到主板上
▼接着直接塞进主板，将各个部分的IO线都插好。电源这里直接用超频三的七防芯电源，这款电源在其PCB上覆盖有完整的导热硅胶，在辅助散热的同时，还能提供强大的七防功能，防尘、防潮、防静电、防小强等，日常运行十分稳定

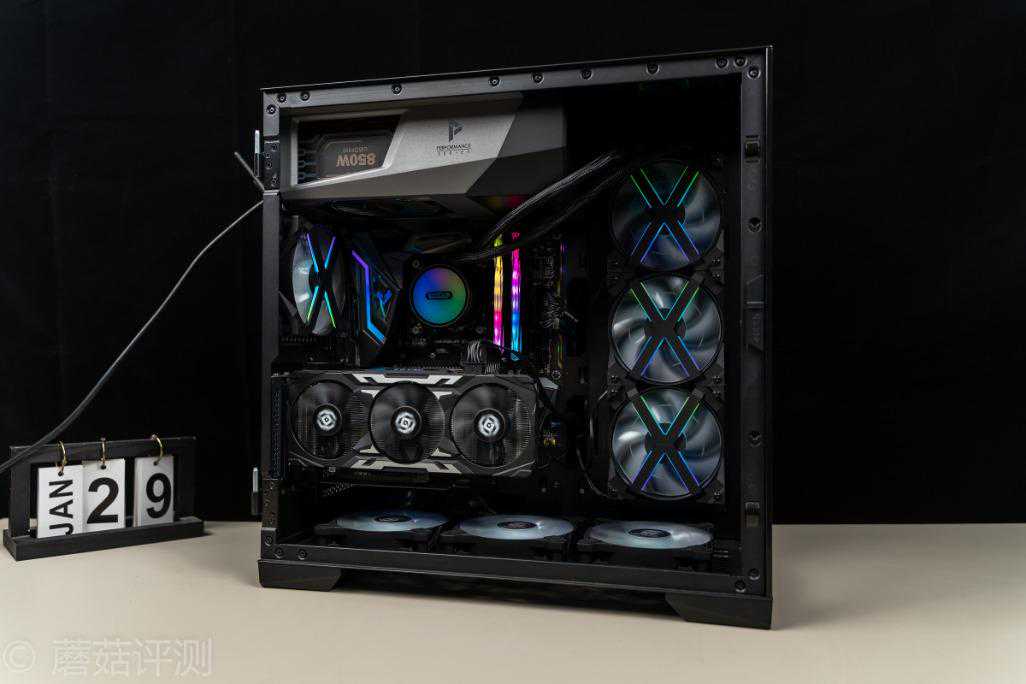

▼接着将显卡安装好，显卡是索泰的GTX1660SuperX-GamingOC3Pro显卡，三风扇设计，有背板，有显卡灯效，非常不错的一张卡。另外机箱是安钛克的冰钻P120，这款机箱的侧面玻璃支持侧开，日常安装、升级硬件都非常轻松，在需要的时候还能轻松拿掉，非常方便。并且这款机箱支持显卡竖装，既美观、又方便散热
▼开机，一次点亮，完美！
▼铭瑄这块B460M电竞之心主板支持灯效控制，支持三针5VARGB灯效的超频三凌镜360一体式水冷和散热风扇之类的都可以有漂亮的灯效
▼除了有三针5V灯效插头之外，还有四针12V的RGB灯效插座，可以和超频三的这个七防芯电源灯效同步。另外，铭瑄这块B460M电竞之心的供电模组部分的覆盖件是有幻彩灯效的
▼主板侧面同样有灯效，并且这里的灯效还可以起到一个主板Debug灯的效果，很有意思
▼南桥部分的覆盖件同样有灯效，并且还是幻彩灯效
六、铭瑄（MAXSUN）MS-iCraftB460M游戏主板测试

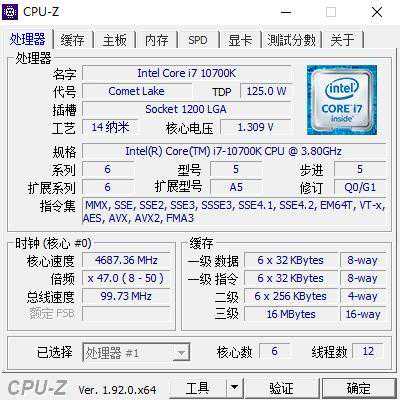

▼看一下整体配置，处理器这里是10700K，主板限制到6核，也就是6核心12线程，模拟十代i5

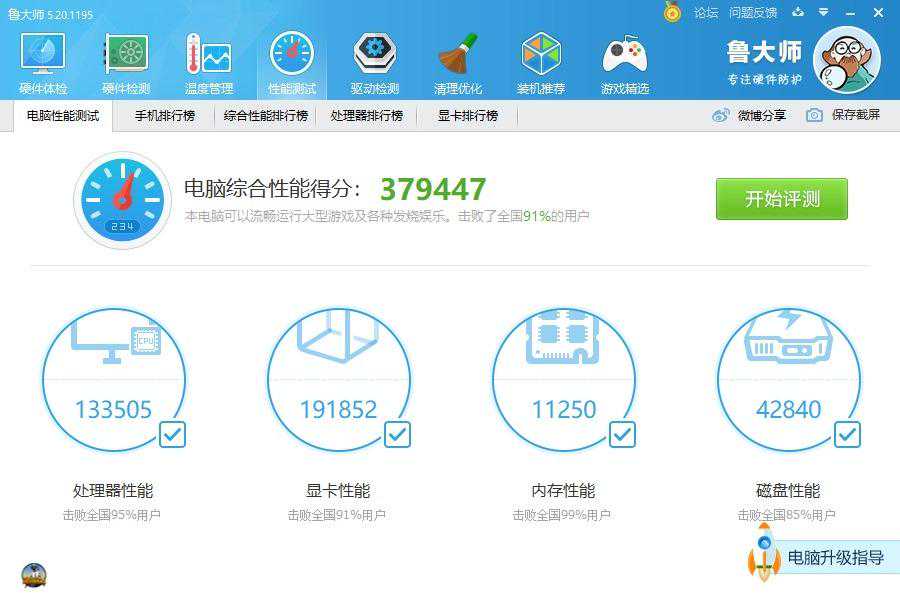

▼简单跑个分，整机得分38W左右，处理器得分13.3W
▼日常待机，10700K的主频可以轻松跑到全核4.7G
▼简单跑个分，单核540.3、多核4198.9
▼内存是影驰的星曜32G双通道3600MHz，这里打开XMP，频率直接来到了B460主板能支持的最高2933MHz
▼简单跑个分，读写均能去到40000MB/s左右，性能表现不错

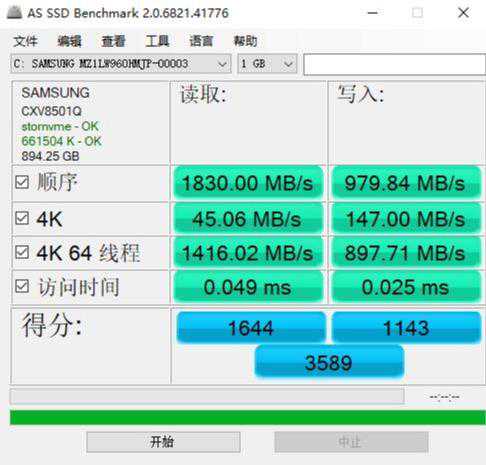

▼固态硬盘读写性能测试，三星的PM963，感觉性能可以，可以完全发挥这块硬盘的性能
▼简单跑下3Dmark的FireStrikeExtreme，显卡单独得分7468
▼接着换TimeSpy跑一下，显卡的单独得分6158
▼接着跑一下R15，测试下CPU性能，单核199、多核1369
▼R20测试，单核479、多核3275
▼接着是散热测试和供电测试，室温在25℃左右
▼待机情况，散热效果良好
▼主板的供电部分温度在44.5℃左右
▼这里看一下主板的PL1、PL2功耗，稳定功耗95W，峰值功耗125W
▼接着跑CPU-Z的压力测试，处理器的功耗稳定在95W，处理器主频在全核4.5G左右
▼主板的供电部分温度稳定在64.4℃左右
▼接着单烤FPU测试，刚开始的时候，峰值功耗可以去到125W
▼稳定之后，功耗就只能稳定在95W
▼这个时候供电温度会稳定在67.7℃，功耗和之前一样，供电部分的温度和之前差不多，都在66℃左右，温度表现还可以
▼另外，铭瑄这块B460M电竞之心还有一个超频按钮，按下之后，PL1功耗会提升到125W，PL2功耗更是会去到150W
▼按下之后，再进入Aida64，可以看到PL功耗均已改变
▼再跑CPU-Z的压力测试，这个时候的处理器功耗稳定在114W，6核心的10700K可以全核稳定睿频4.7G
▼主板的供电温度稳定在65℃，和之前的表现差不多，毕竟功耗仅仅只高了20W左右

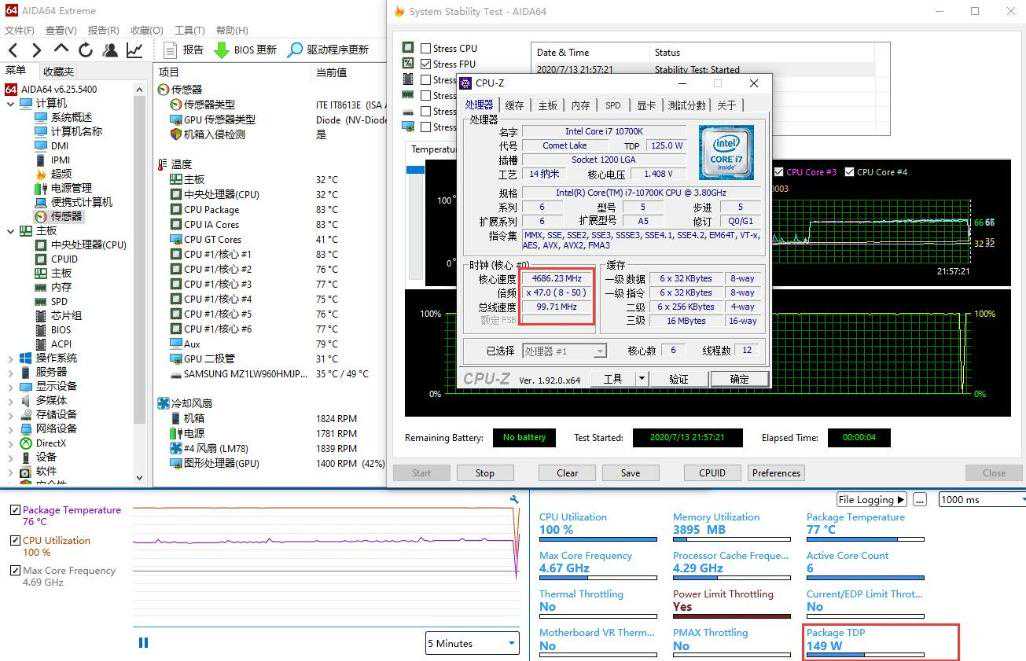

▼接着单烤FPU，处理器的峰值功耗可以去到150W，处理器的主频可以去到4.7G全核心
▼稳定之后，处理器功耗在125W，处理器主频稳定在4.5G左右。相比之前，主频提升很明显

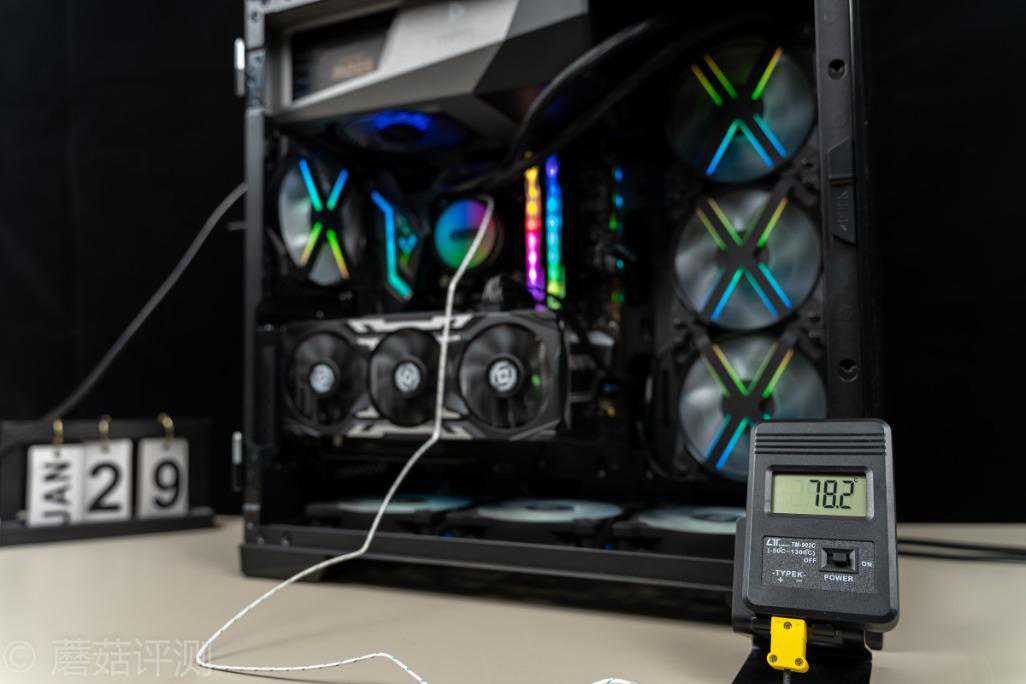

▼主板的供电温度稳定在78.2℃，供电温度还可以
▼接着再跑CPU-Z测试，单核529.1、多核4195.5，性能提升并不明显，CPU-Z这个测试不是太能跑满功耗
▼接着跑R15，单核199、多核1472，单核性能和之前一样，多核心性能提升不小
▼R20测试，单核483、多核3521。单核心和多核心均有性能提升，R20还是能跑满功耗的，功耗提升在这种测试里面会比较明显
七、总结
铭瑄B460M电竞之心主板还是挺不错的，主板的整体表现还是可以的。外观方面，主板上有大面积的覆盖件，并且这些覆盖件都有非常漂亮的幻彩灯效，另外主板的右侧也是有幻彩灯效的，并且这个灯效还兼具Debug指示灯的功能，IO背板也是一体化设计。主板上有三个灯效插座，两个3针5V、一个四针12V，可以接很多带有RGB灯效的配件，并且主板的IO背板上有三个按键，最上面的按键可以用来控制灯效，单击可以切换灯效，当然，下载安装程序，系统内也是可以控制主板灯效的。
在拓展性方面，三个M2插座，其中一个M2插座是专门用于Wifi的，铭瑄这块B460M电竞之心主板自带一张intel的AX200无线网卡，支持Wifi6，不错。在PCI插槽方面，这块主板原生自带两条PCI插槽，并且外面均有金属件包裹，提升稳定性、牢固程度的同时，还有一定的电磁屏蔽的效果。
关键的供电部分的用料，铭瑄这块主板提供了6相核心供电，上下桥设计，两上一下，Mos使用的是旭康的PKE00BB，最大通过电流为75A；核显部分供电是1相，上下桥设计，不过是两上两下，Mos使用的是旭康的PK6B2BA，最大通过电流为52A，整体的供电部分的用料也还可以。在烤鸡实测中，默认95W功耗的时候，供电部分的温度最高也就在66℃左右，整体温度表现良好；即使在解锁功耗到125W之后，供电部分的温度最高也就在78℃左右，这个温度表现也还可以。铭瑄这块B460M电竞之心主板，应付intel的i5处理器轻轻松松，即使上颗i7处理器，这块主板基本也能保证其性能发挥。内存部分最高可以跑到2933MHz，实测读写速度在40000MB/s，日常完全够用，主板芯片限制，这个没什么办法。
不过，主板的两个3针5V的灯控接口为上下排列，容易出现兼容性问题；主板的Bios比较简单，没有图形化Bios，不过B460主板的Bios选项极少，最多进Bios开个XMP，日常影响也不大。
谢谢大家！
