随着USBPD快充在手机、笔记本电脑等领域的大规模应用，致使市面上支持USBPD快充的移动电源已经琳琅满目，用户也有了更多的选择空间。但是对于部分采用私有快充协议手机来说，匹配一款合适的移动电源并不是一件容易的事情。比如华为的SuperCharge和OPPO的VOOC、SUPERVOOC等，由于这些快充协议在前期并未开放出来，所以第三方快充配件极少。
前不久，OPPO推出了一款SUPERVOOC移动电源（皮卡丘定制版），产品容量为10000mAh，支持双向50W快充的移动电源，向下兼容VOOC、DASH快充协议。这款产品的推出，可谓是解除了OPPO、一加用户的心头之痛。目前这款移动电源已经抵达充电头网编辑部，下面小编就为大家带来这款产品的内部拆解。
一、OPPOSUPERVOOC移动电源外观
纯黄色外壳，正面印有可爱的皮卡丘的图案。
包装盒为侧拉抽屉式设计，并且有一个拉环，很人性化。
背面的参数信息，名称为SUPERVOOC移动电源（皮卡丘定制版），型号PB001，额定输出电压：5V/2A，输入：5V/4A、10V/5A，电芯容量：5000mAh（两颗）。此外，这是一款新国标移动电源，执行标准为GB/T35590-2017，制造商为OPPO广东移动通信有限公司。
除了移动电源本体之外，还赠送了一根支持SUPERVOOC快充的充电短线，USB-AtoUSB-C接口，可以用来给移动电源充电，也可以用来给USB-C接口的OPPO手机、一加手机快充。

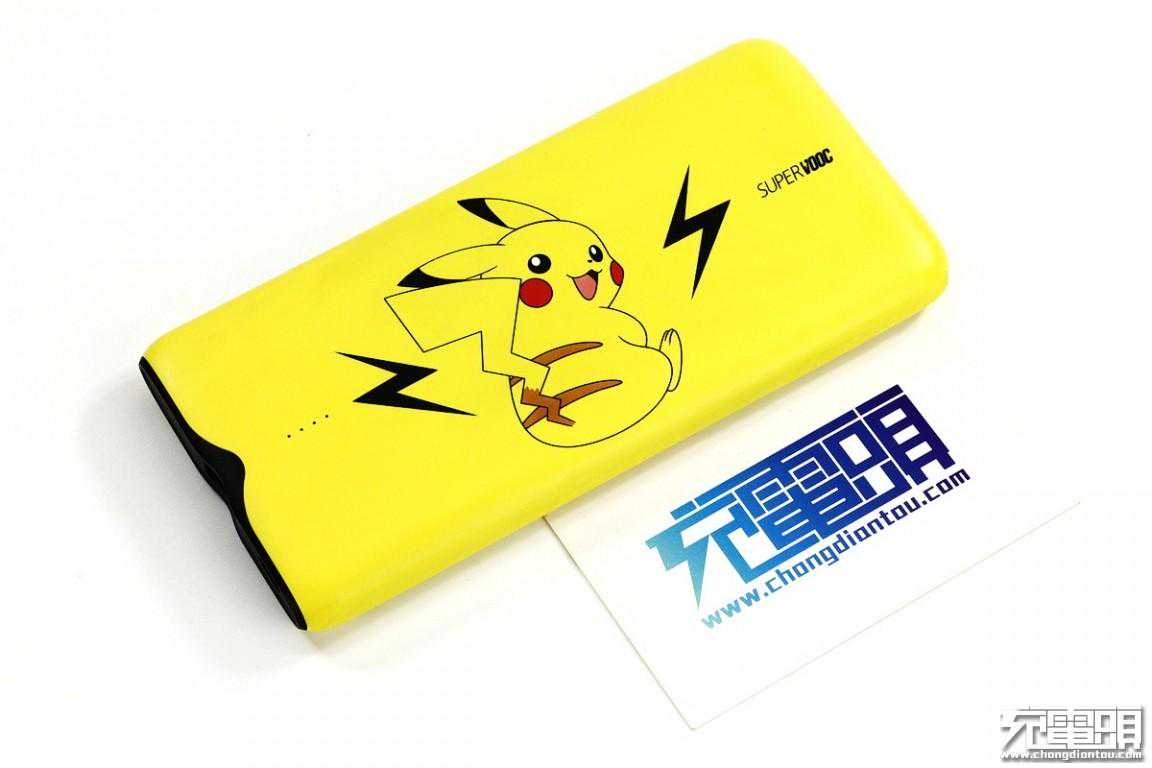

移动电源机身整体为PC阻燃材质，黄色外观，正面有皮卡丘的图案，看起来非常可爱。此外还有SUPERVOOC的标志。
移动电源正面的SUPERVOOC特写。

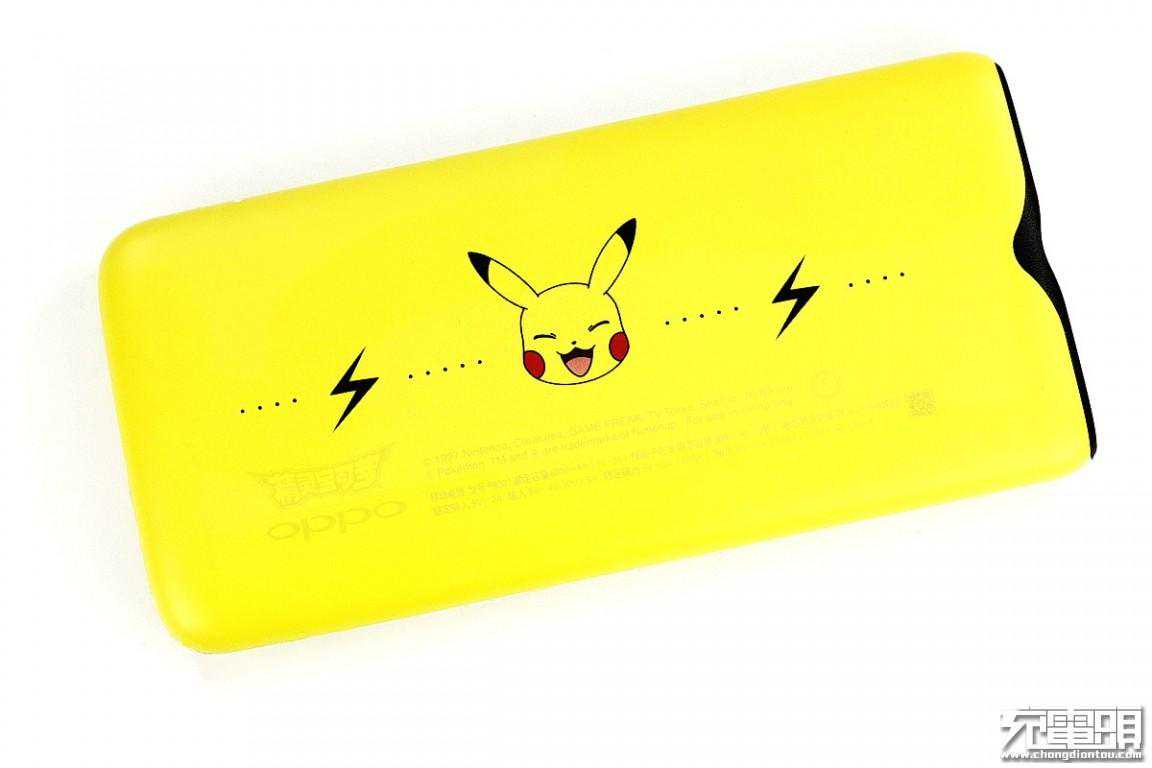

移动电源背面同样有一个皮卡丘的图案，不同的造型。另外还有OPPO的logo以及移动电源的参数。
移动电源机身上面的输入支持5V/2A、5V/4A、10V/5A；输出支持5V/2A、5V/4A、10V/5A；支持双向50W超级快充。
这款移动电源标配一个USB-C接口和一个USB-A接口。经过实际测试，这个USB-C口不支持输出功能。
使用ChargerLABPOWER-ZFL001SUPER对USB-A接口进行输出协议检测，显示不持市面上的其他快充协议。
二、OPPOSUPERVOOC移动电源拆解
拆开移动电源外壳，露出里面的PCBA和电芯。由于最大输出功率可达50W，这款移动电源的PCBA尺寸较常规10000mAh的移动电源来说要大很多。
PCBA使用四颗螺钉固定在移动电源外壳上，蓝色板子上布满了元器件；电芯与PCBA之间为镍带连接。
ST意法半导体的单片机，焊盘打胶水固定。
意法半导体STM32l031是一颗超低功耗的32位单片机，其最低工作电压为1.65V，工作频率从32kHz至32MHz。
AON7418MOS管。
电池保护芯片9K03和保护管AON7418。
两颗5mΩ的电流检测电阻，并联。
USB-C接口同样也有两颗螺钉固定。
USB-C接口与PCBA之间由排线连接，多个端子并联，降低电阻。

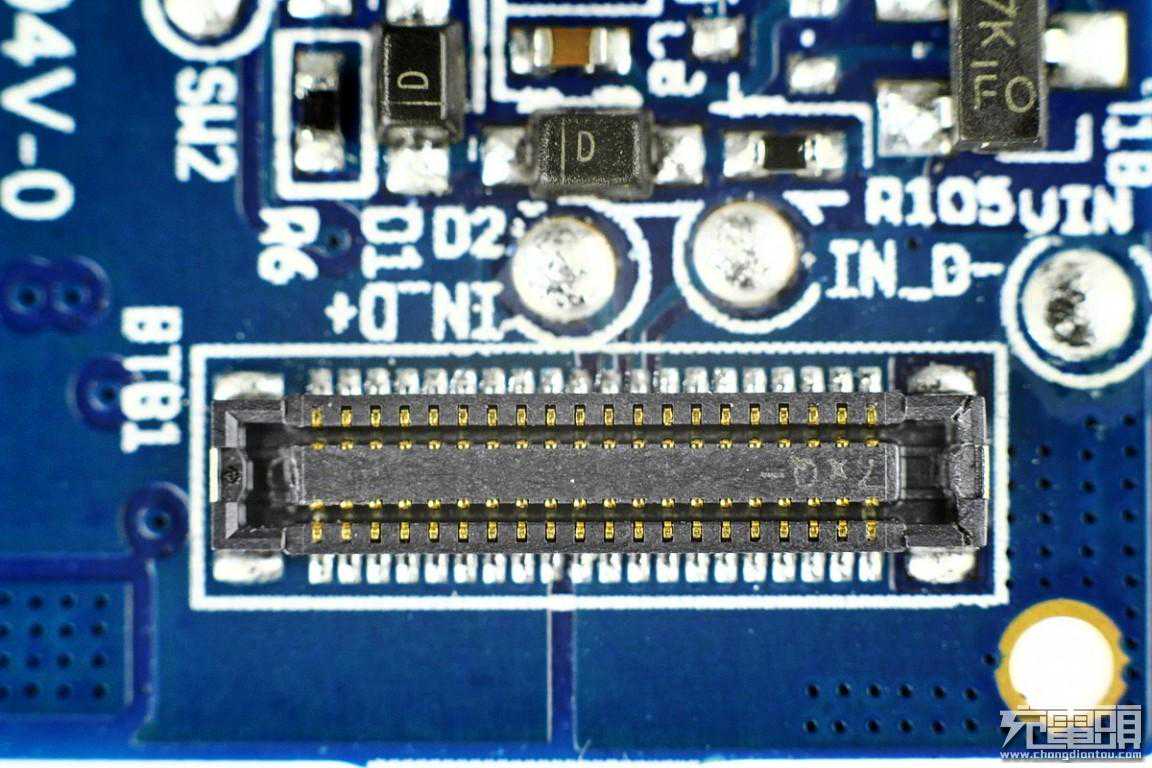

USB-C接口排线母座特写。
将电芯及PCBA从外壳上拆下，外壳和电芯之间用了很大面积的一块双面胶贴，将电芯与外壳牢牢固定，防止日常使用中的跌落损坏内部电路。
PCBA背面的电感上涂了一块很大很厚的硅胶散热，旁边是两颗固态滤波电容，个头比较矮。
去掉电感上的散热胶，丝印3R3，电感旁边有四颗MOS，USB-A接口采用的是橙色胶芯。
四颗LED电量指示灯，另外有一颗升降压控制芯片和两颗MOS管。

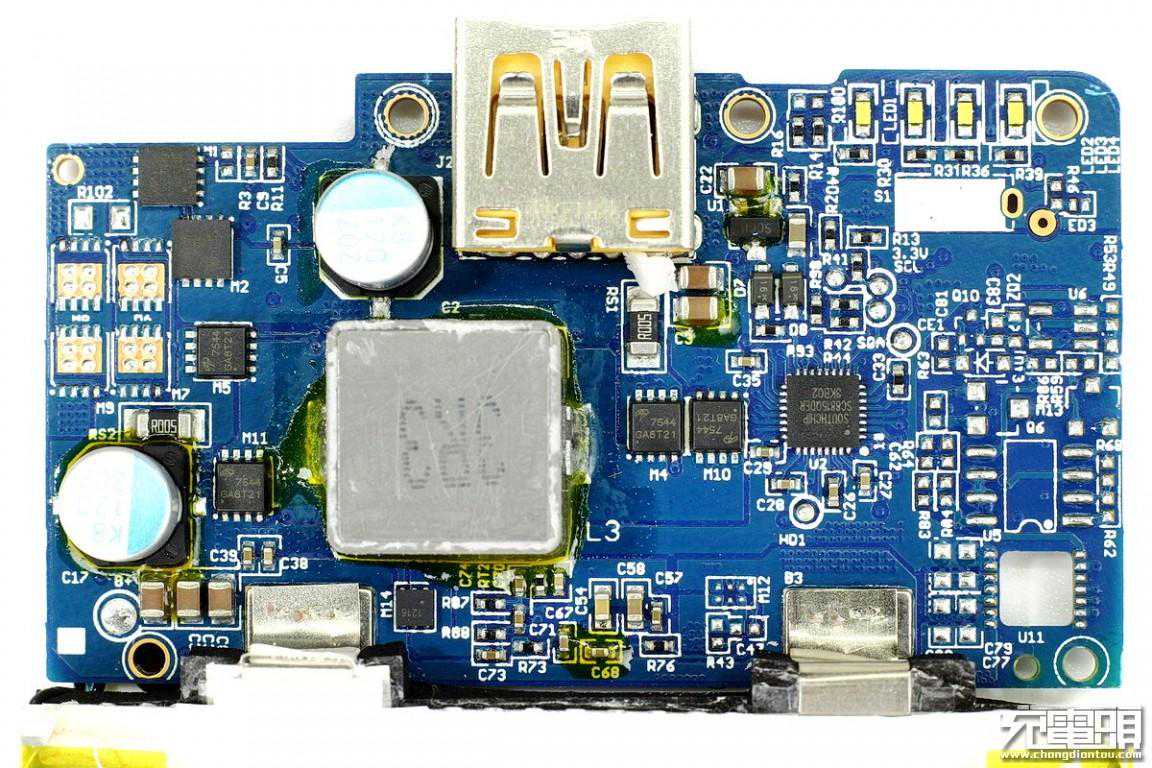

PCBA另外面一览。
两颗AON7418，用于输入输出和输出口的切换。
两颗AON7544。

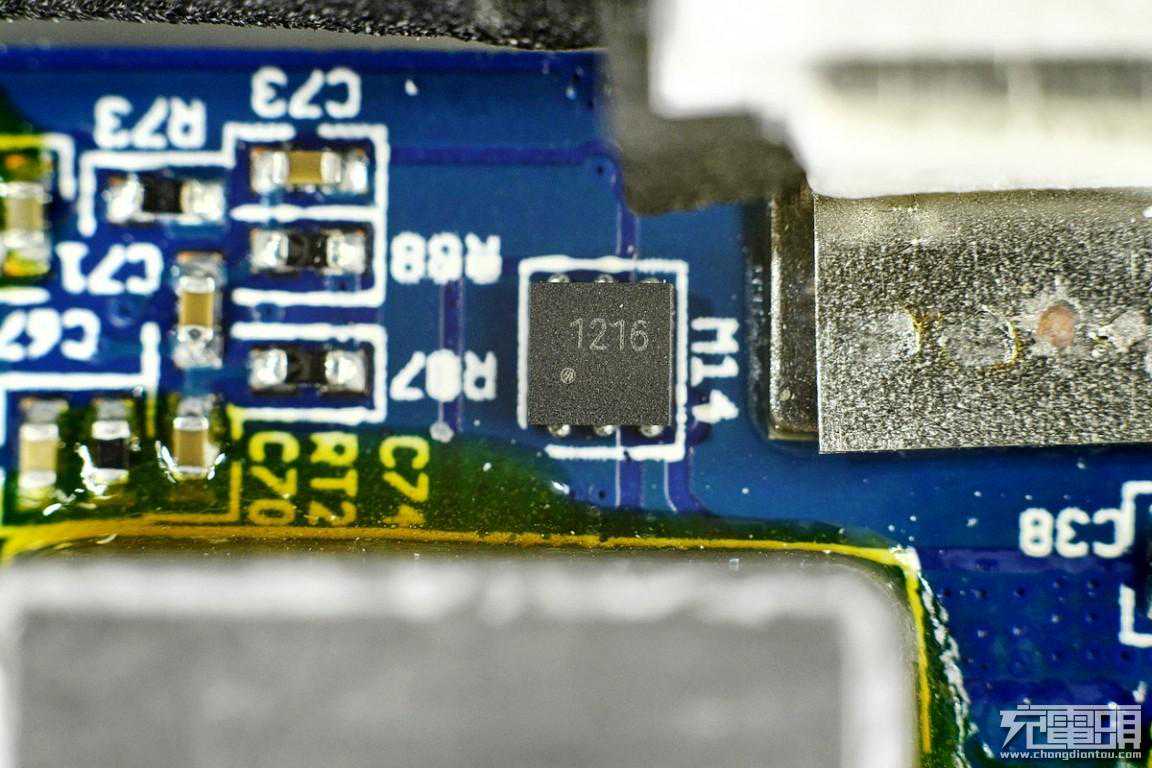

丝印1216。
USB-A接口印有181123CN编号。
移动电源主控芯片，来自南芯半导体的SC8815，旁边是MOS管，共计4颗AON7544与南芯SC8815组成升降压电路进行输入输出。
南芯SC8815升降压电池充电器应用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10位ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。
充电头网连接到，采用南芯SC8815的产品还有ZMI紫米65WUSBPD三口快充充电器。
丝印SCVII的三极管。
四颗LED灯特写。
预留的空焊位置。
LED指示灯设有专门的隔离仓，防止串光。
USB-C接口母座特写。
拆下输出端面板、指示灯隔离仓组件，USB-C接口母座。
USB-C接口有别于我们常见的类型，采用了手机同款，内部胶芯比金属外壳稍长。
USB-C接口内针脚特写，依然是7Pin。
电芯来自ATL，单片能量为19.25Wh，标准电压为3.85V。
采用两片电芯，总能量可达到38.5Wh。电芯之间有一颗热敏电阻，当电芯温度异常时，可以及时关闭输出，保护用电设备。
电芯周边使用绝缘胶带包裹，看起来很整洁，电芯底部位置贴有一块防震海绵。
外壳采用的是PC+ABS材质，模具日期为2018年12月，非常新。
拆解完毕，所有配件一览。
充电头网拆解总结
OPPO推出的这款移动SUPERVOOC移动电源支持双向50W快充，兼容VOOC、DASH快充协议，同时解决了OPPO用户和一加用户的困扰。但需要注意的是，这款移动电源的USB-C口只具备输入功能，不支持输出功能。
充电头网拆解发现，这款移动电源内置ATL的锂离子电池、南芯SC8815实现升降压升降压芯片，并应用了手机级别的USB-C充电接口，内部PCBA的整体结构和布局较常规移动电源来说用料更复杂，做工更加精致。当然，成本也更高。
