让BQ34Z100电量计快速运行起来BMS

TI旗下的一款经典电量计BQ34Z100是一个可以支撑多种化学电池类型的专业电量计,我们可以用EV2400与BQStudio上位机软件来修改配置参数,建立必要的数学模型和化学模型.

BQStudio软件

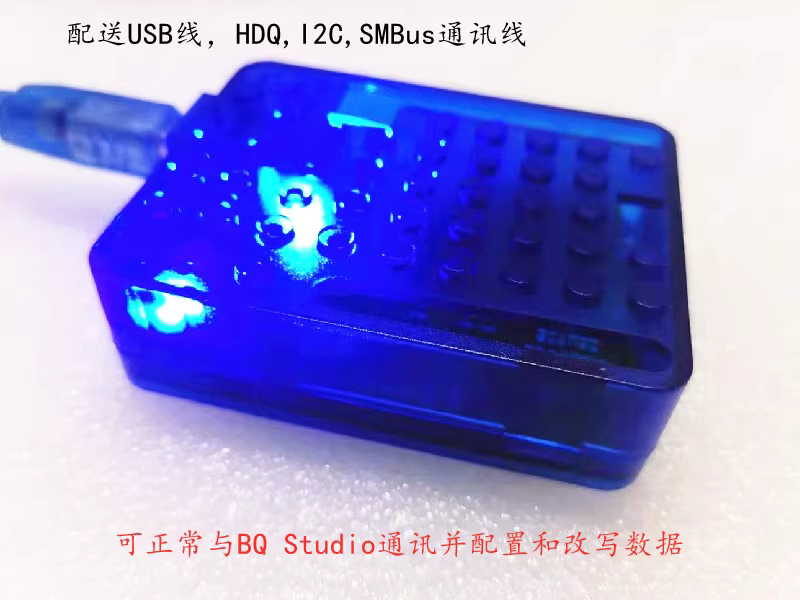

EV2500通讯模块

也可以通过独立的MCU来写一段I2C读写程序来配置和修改必要的数据对应的寄存器值.

voidsetup(){
();//初始化I2C总线
(9600);//初始化串口通信
}
3.配置电量计寄存器：通过I2C通信向BQ34Z100电量计的寄存器写入配置数据。以下是一些常见的配置参数及其对应的寄存器地址：
-设定容量：使用命令0x06写入容量值到寄存器0x4A和0x4B。容量值以mAh为单位。
-设定电流阈值：使用命令0x06写入电流阈值到寄存器0x10和0x11。电流阈值以mA为单位。
-设定电池类型：使用命令0x06写入电池类型到寄存器0x3A和0x3B。电池类型的值可以在BQ34Z100的数据手册中找到。
voidconfigureBQ34Z100(){
//设置容量为3000mAh
writeRegister(0x4A,0x0B);
writeRegister(0x4B,0xB8);
//设置电流阈值为500mA
writeRegister(0x10,0x01);
writeRegister(0x11,0xF4);
//设置电池类型为Li-ion
writeRegister(0x3A,0x00);
writeRegister(0x3B,0x01);
}
voidwriteRegister(byteaddress,bytevalue){
(BQ34Z100_ADDRESS);
(address);
(value);
();
}
在上述代码中，`configureBQ34Z100()`函数用于配置BQ34Z100电量计的寄存器。`writeRegister()`函数用于向指定的寄存器地址写入数据。
4.读取电量计数据：使用I2C通信从BQ34Z100电量计的寄存器读取电量计数据。以下是一些常见的数据读取操作：
-读取电池电压：使用命令0x02从寄存器0x08和0x09读取电池电压。电压值以mV为单位。
-读取电池电流：使用命令0x02从寄存器0x0C和0x0D读取电池电流。电流值以mA为单位。
-读取剩余容量：使用命令0x02从寄存器0x02和0x03读取剩余容量。容量值以mAh为单位。
floatreadBatteryVoltage(){
(BQ34Z100_ADDRESS);
(0x08);
(false);
(BQ34Z100_ADDRESS,2);
bytemsb=();
bytelsb=();
intrawValue=(msb8)|lsb;
floatvoltage=rawValue*0.001;
returnvoltage;
}
floatreadBatteryCurrent(){
(BQ34Z100_ADDRESS);
(0x0C);
(false);
(BQ34Z100_ADDRESS,2);
bytemsb=();
bytelsb=();
intrawValue=(msb8)|lsb;
floatcurrent=rawValue*0.001;
returncurrent;
}
floatreadRemainingCapacity(){
(BQ34Z100_ADDRESS);
(0x02);
(false);
(BQ34Z100_ADDRESS,2);
bytemsb=();
bytelsb=();
intrawValue=(msb8)|lsb;
floatcapacity=rawValue*0.1;
returncapacity;
}
在上述代码中，`readBatteryVoltage()`函数用于读取电池电压，`readBatteryCurrent()`函数用于读取电池电流，`readRemainingCapacity()`函数用于读取剩余容量。
请注意，确保正确连接BQ34Z100电量计和正确配置I2C总线。
