DJI大疆位于深圳市南山区的全球总部——大疆天空之城于9月正式启用。历时6年建造，落成后的大疆总部，为大疆员工提供灵活、舒适、可持续的办公场所，亦为周边社区带来新活力。
项目占地面积1.76万平方米，建筑面积达24万平方米，由福斯特建筑事务所设计，奥雅纳提供结构、机电、幕墙、交通、可持续及消防等一体化工程设计和咨询服务。
解构
悬浮的天空之城

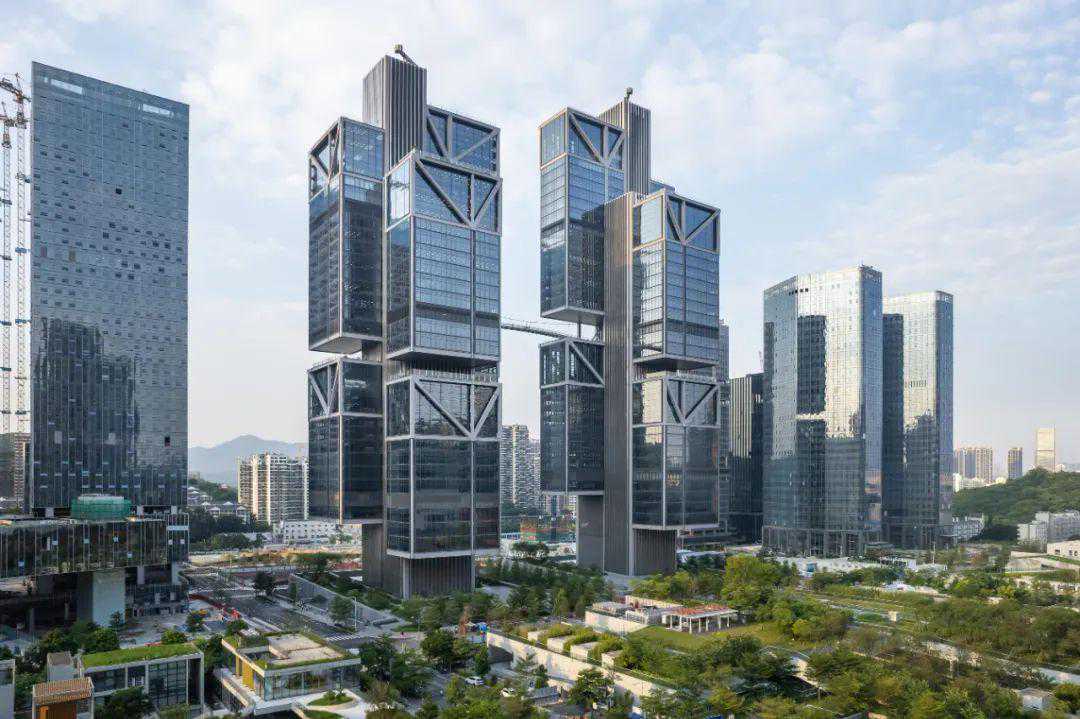

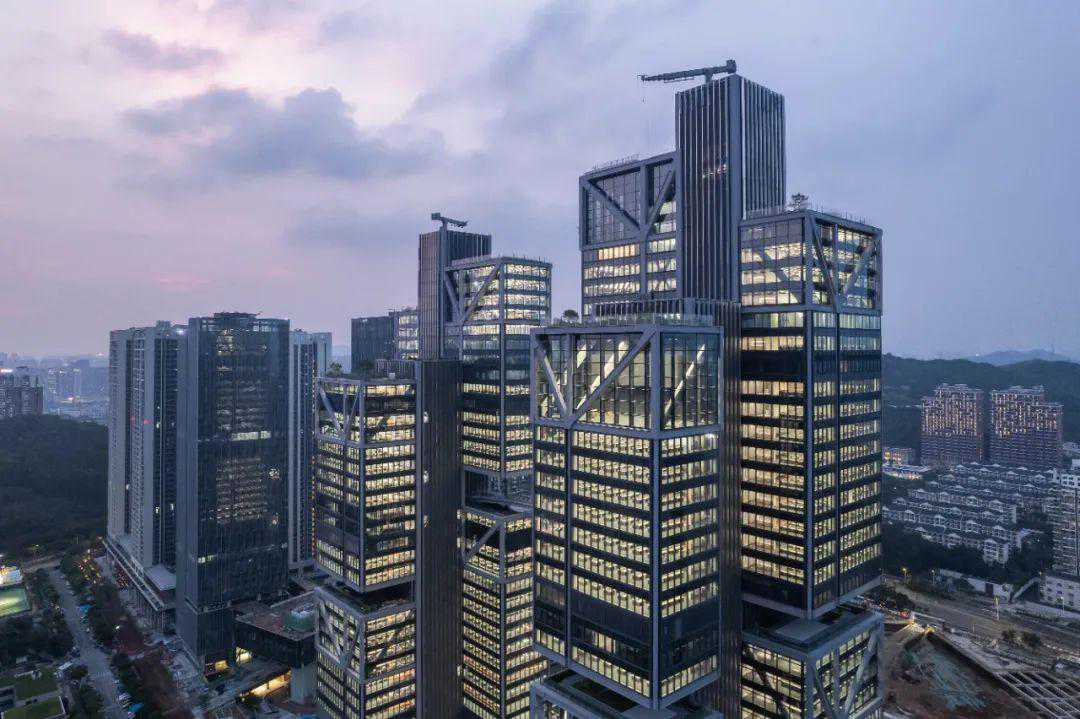

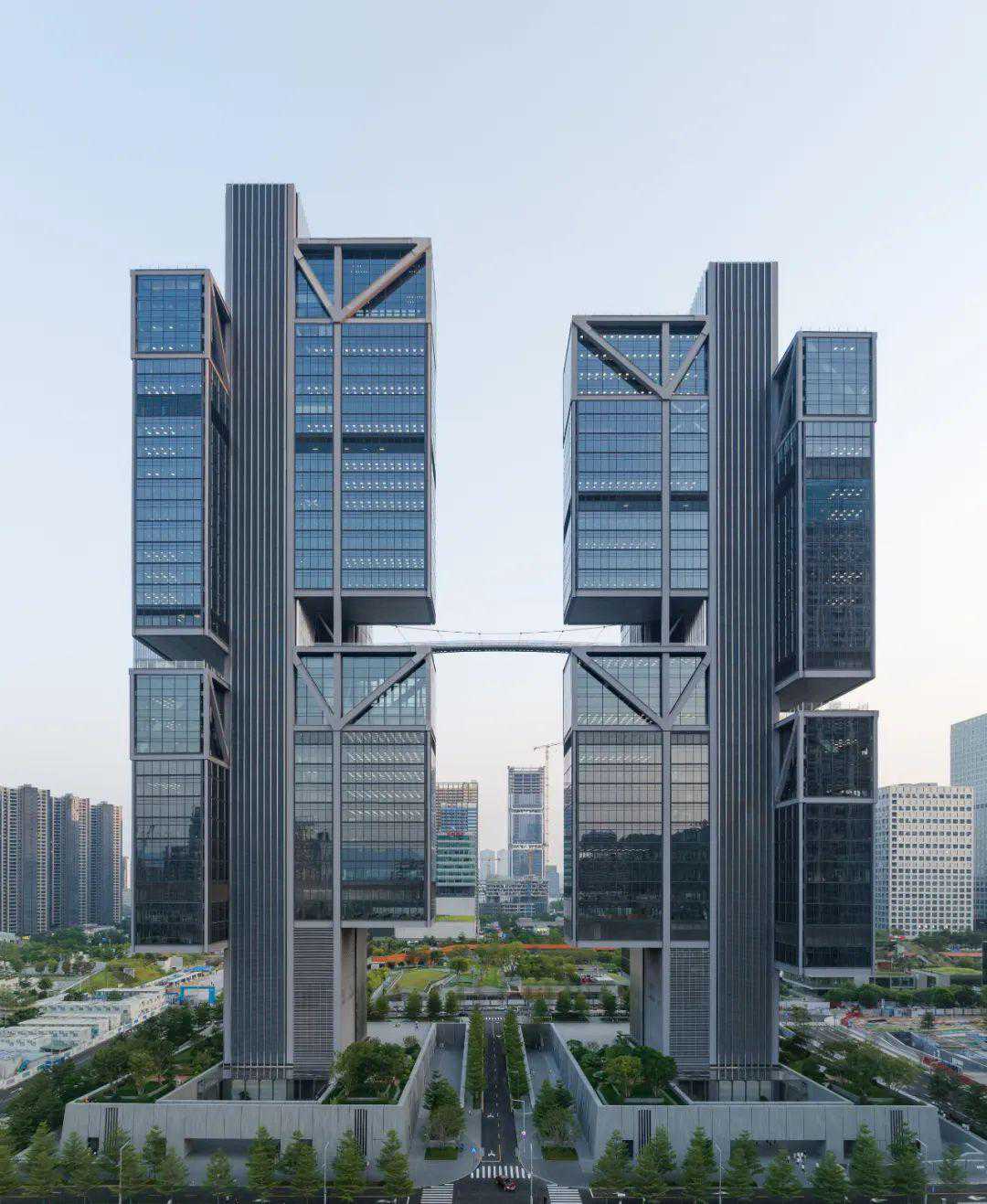

大疆天空之城建有东、西两栋超高层塔楼，楼高分别为213米和195米。塔楼盘旋外挂了6个悬挂体，形态简洁，充满未来感。“漂浮”的建筑形态与大疆无人机的产品概念完美契合，营造出富于科技创新精神的“未来世界”。奥雅纳工程师们解读建筑特点，为实现独特的建筑造型，设计创新而可靠的结构方案。
核心筒·固若金汤
建筑仅核心筒落地，办公及研发空间“附着”于核心筒之上，形成不对称悬挂体，增加了核心筒的承重压力和抗震、抗风需求。设计团队为项目建立了带悬挂层的支撑框架筒结构体系，构建基于强壮核心筒的传力逻辑，并通过模型计算分析，确保传力过程和结构变形安全可控。
©Zhangchao
▲结构体系
©Arup
我们采用多道防线的支撑+框架结构体系，为核心筒结构增加“支撑”，大大提高其承压和抗侧力能力，实现框架和支撑系统共同工作的抗震多道防线设计。
悬挂体·游刃有余
©Zhangchao
▲悬挑箱体和钢架共同作用的设计理念示意图
©Arup
▲悬挑箱体和钢架共同作用的设计理念示意图
4层高的“悬挂盒子”被打造成室内无人机试飞空间，为大疆提供量身定制的测试环境。作为重要的传力区域，“悬挂盒子”外露的V形钢结构桁架勾勒出别具一格的建筑语言，实现力与美的共融。
©Zhangchao
结构的力流在节点处交汇、变化。我们与建筑师一同，研究节点的各种几何形式，采用3D建模进行力学分析、构造深化及施工可行性研究，确保节点安全、美观，于细微处完美呈现工业美学。
拉索桥·又轻又稳

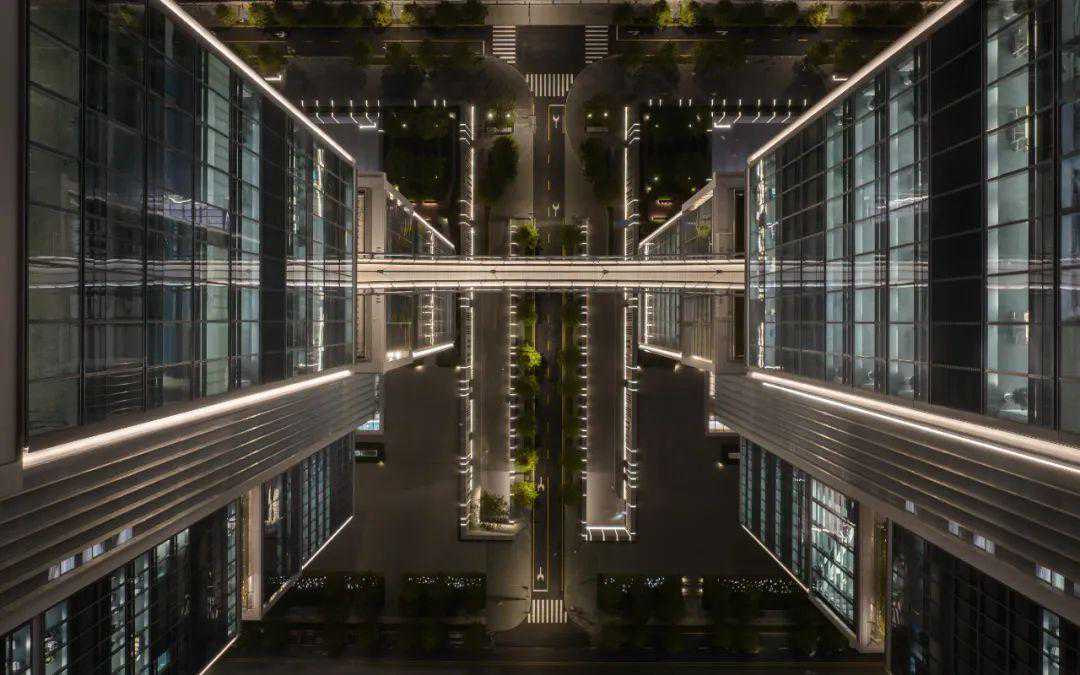

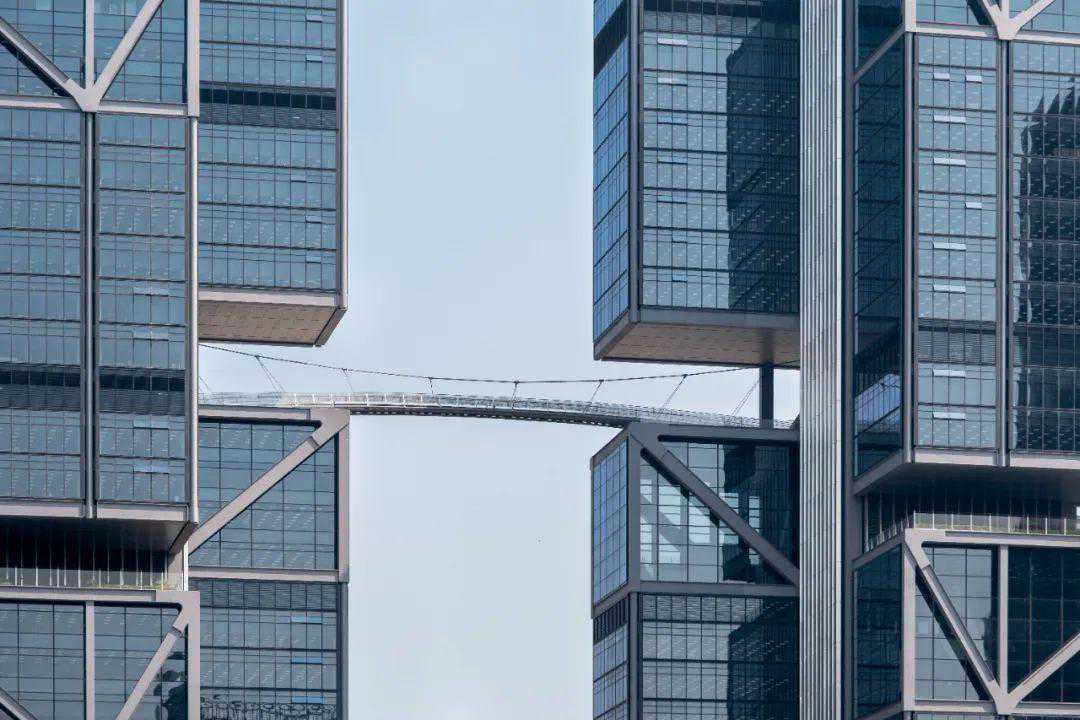

一架长90米的连桥飞架百米高空，盈盈一跃，连通东、西塔楼。综合设计美观、结构稳定和抗震性等多方面因素，项目对比不同设计方案，选用拉索桥形式，突出连桥轻盈的建筑效果。
©Zhangchao
受深圳地区气候条件影响，连桥在风作用下的振动稳定成为最重要的课题。我们对连桥进行CFD仿真分析和风工程的专项设计，通过风洞试验进行详细的研究和论证，在桥身设置导流孔控制风致振动，做到又“轻”又“稳”。
©Zhangchao
同时，考虑到人们行走于高空连桥时对振动的敏感性，设计在满足规范对于室外天桥的人行振动舒适度标准的基础上，基于实测的桥梁动力特性，进行TMD减振配置，提升通行舒适度。
外露结构·防腐防火
针对项目大量钢结构外露设计，其表面防腐和防火设计成为关键。我们详细区分室内和室外构件，采用与环境相适应的防腐保护系统，并且依据耐候性要求对底漆、面漆和整个防腐涂料系统进行了严格要求。
奥雅纳消防团队对结构防火保护进行了创新方案设计，以保障项目的独特外观和其在火灾下的安全性。我们采用先进的室外火灾模型，根据钢结构位于建筑幕墙的外侧且有一定距离的建筑特点，分析了各种建筑火灾的场景下，外露梁、柱、斜撑等构件的温度影响。
©Arup
▲结构抗火分析模拟
舒适灵活
面向未来的办公空间
一体设计尽显高科技气质

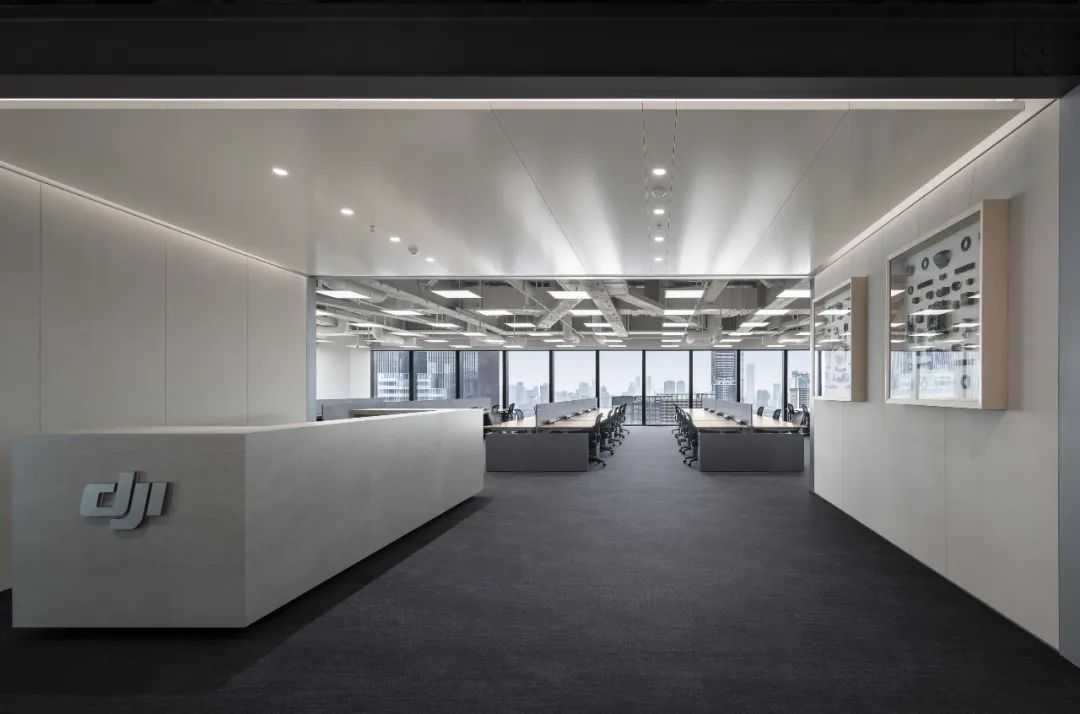

大疆天空之城创新性的结构设计最大限度减少了内部空间立柱，营造出令人印象深刻的大跨度无柱办公及研发空间。同时，我们利用3D数字技术辅助设计，高度整合大楼机电系统，实现高效与美观。
©SFAP
机电系统参照工业级精度要求和性能化方法进行设计。钢梁上设置有大小不等的洞口，办公区机电管线全部穿梁布置，实现了3.3m超甲级写字楼室内净高。办公空间气质契合大疆精益求精的企业精神，通透而灵活的工作空间亦可增进交流，激发员工创意。
善用自然通风和采光
大楼所有办公、研发区域均设置于悬挑箱体的外区。我们充分研究建筑与环境的关系，利用建筑物理分析方法优化体量布局，结合机电系统和幕墙设计，提升功能区域自然通风和自然采光效率，在塑造建筑美学的同时实现节能减排，降低能耗需求。
高效节能的垂直交通

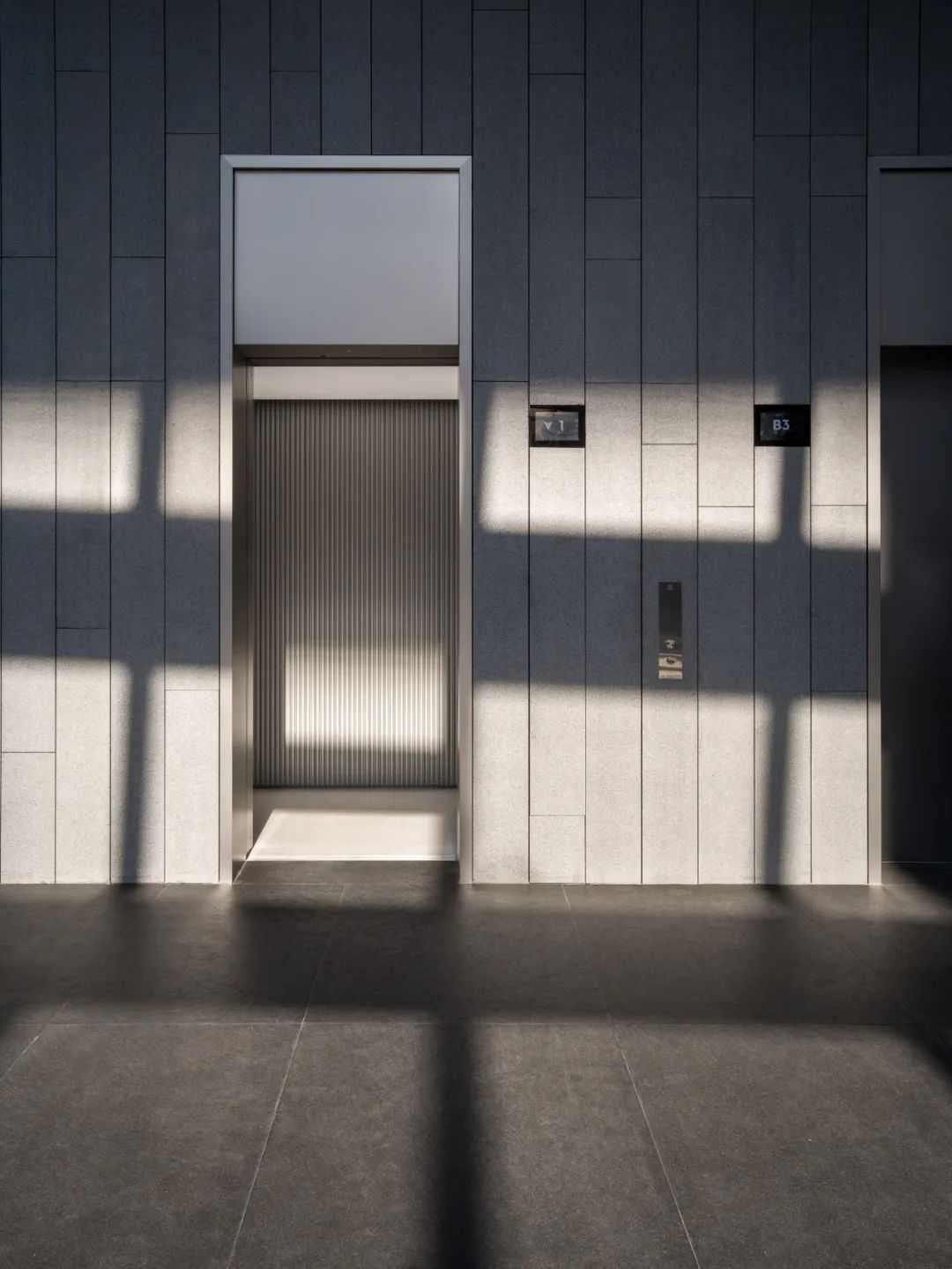

项目创新地采用了智能双子电梯系统，减少电梯井道数量。双子电梯系统的应用大大提升了核心筒的效率和有效建筑使用面积，在炫酷的造型内，典型办公层得房率达70%以上。
©Zhangchao
©Arup
▲早高峰电梯厅人流模拟
根据高科技企业总部员工多，且工作时间灵活等使用特点，我们通过人流仿真模拟，分析不同高峰期的电梯使用效果，推荐最佳人流组织策略。在提高交通效率的同时，通过智能控制系统，减少非高峰期电梯能耗。
高性能的幕墙设计
大堂采用全超白高通透的SGP夹胶玻璃，融合采光顶与立面不锈钢框架一体化设计，与核心筒区域的竖向不锈钢线条相得益彰，凸显建筑的未来感与科技风。
©Zhangchao
我们为不同的功能空间设计相宜的幕墙方案。办公区域采用低辐射、高透光的超白Low-E镀膜玻璃，实现高效节能的遮阳和采光，为员工提供舒适的办公环境。在无人机试飞区，我们采用耐撞击性、透光性及隔音性更优的幕墙玻璃，打造更加安全可靠的研发空间。
©Zhangchao
由于建筑的独特外形，如何实现悬挂体外立面防水的延续性为设计提出挑战。幕墙团队通过特殊技术处理，巧妙呈现“雨幕原理”，使得悬挂体防水性能得以连续。量身定制的擦窗系统包含屋顶擦窗维护设备及悬挂体底部的单轨系统，为大楼的清洗及维护提供全面保障。
节能低碳
赋能可持续社区
此外，项目采用先进而高效的设备系统及运营策略，通过冰蓄冷、高效水泵变频+智能控制、低流速+低局阻的水管和风管、高效率LED灯具、电梯能量再生技术及分区分项电量独立监测和计量等节能措施，令大楼在具备很好使用品质的同时降低碳排。
消隐的室外设施
打造面向未来的创新建筑，除了要解决建筑本身的工程和使用问题，也须积极回应其与环境和社区的关系，使建筑融入周边环境。
©Zhangchao
排油烟、冷却塔等室外机电设备常因影响立面效果和噪音震动为周边环境带来不利影响。我们将室外机电设备整合进核心筒内，通过技术和仿真研究确保整合设计后的设备运行效率，实现对地面影响最小化，释放更加宜人、友好的公共空间。
融入社区的公共空间

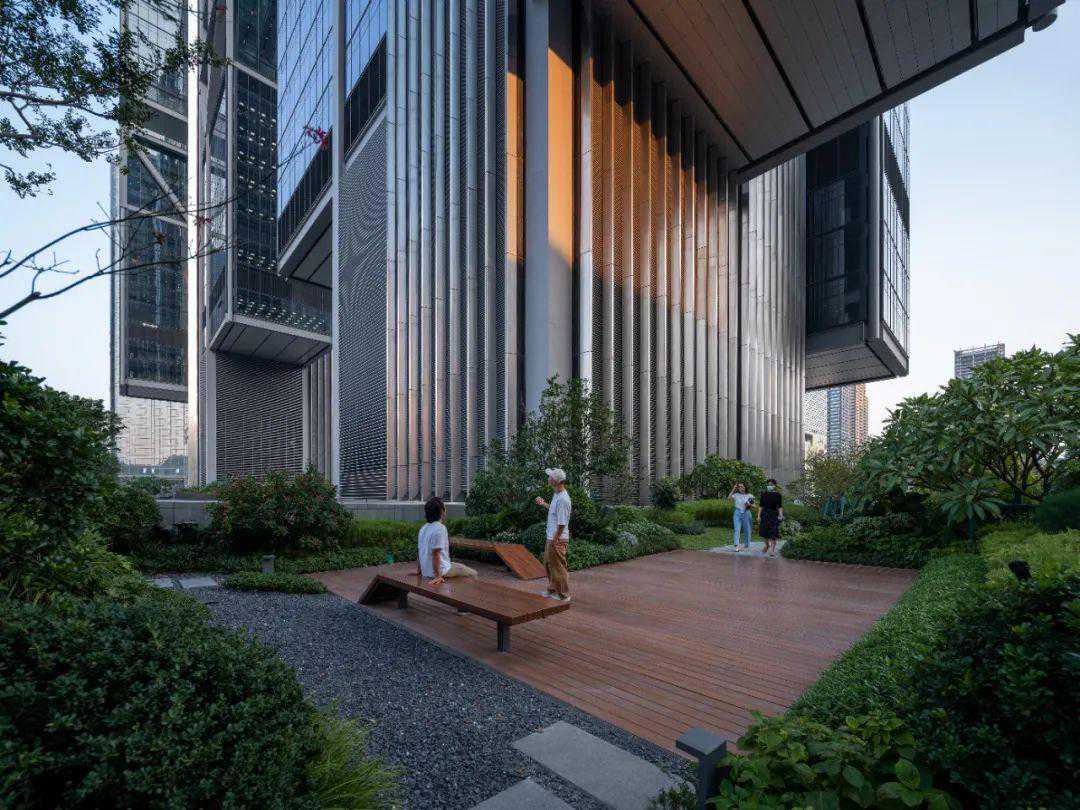

大楼仅核心筒落地的建筑结构塑造出架空的底层空间。底层开放空间与社区相连，并设有一系列充满禅意的花园。为员工提供更多激发创意的休闲空间，亦可供周边居民前来休憩。裙楼还设有社康中心等公共设施，营造共享的城市空间。
©Zhangchao
大疆天空之城描绘出充满想象力的未来办公场所，将汇聚并驱动企业的创造力量，成为无人机领航者大疆的创新核心。作为大疆在无人机应用前沿的合作伙伴，我们与业主、建筑师及其他伙伴团队紧密合作，用创新理念、前沿技术和工匠精神，助力打造大湾区新地标。
